工业级多插孔带开关电源接线排结构设计

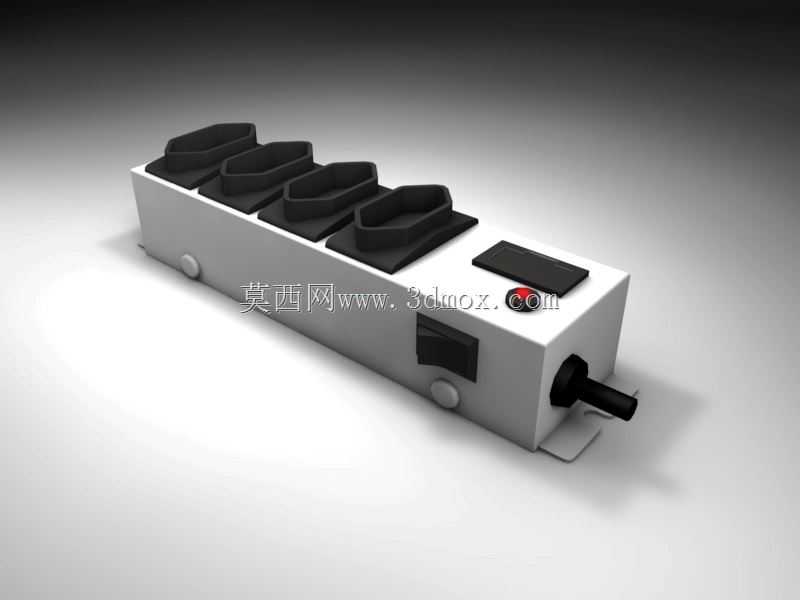

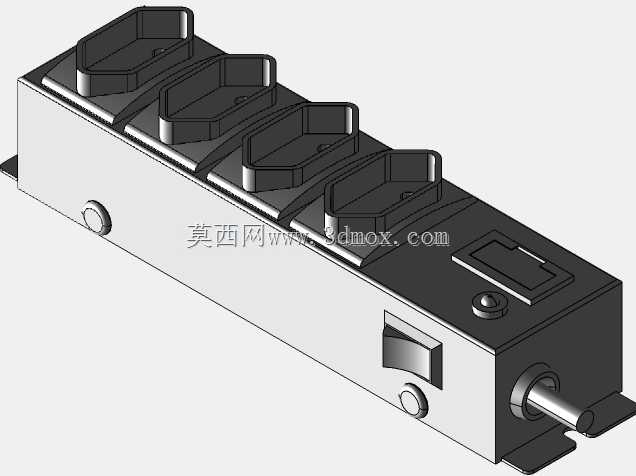

这款多插孔电源接线排的结构设计，核心面向工业现场临时供电、实验室测试工位配电、小型设备集群集中取电等场景，区别于民用插排的设计逻辑，整体结构优先考虑安装固定的稳定性、接线的可靠性以及日常操作的安全性。从结构布局来看，主体采用长方体金属外壳，侧面预留的安装支耳可直接通过螺栓固定在设备机架侧壁、工作台下方或者墙面走线槽旁，安装支耳的开孔尺寸适配常规M4规格固定螺栓，安装后整体突出安装面的厚度控制在45mm以内，不会额外占用过多操作空间，也能避免工位上的工具、线材剐蹭导致的移位。插孔区域采用一字排开的布局，共设置四个同规格插孔位，每个插孔位的防护胶套独立设计，胶套高出外壳平面8mm，既可以在插头未插入时阻挡灰尘、金属碎屑落入插孔内部，也能在插头插入后提供一定的抱紧力，避免设备运行过程中振动导致插头松脱断电。外壳侧面设置的船型开关直接串接在主供电回路中，开关旁的红色指示灯直接并联在输出端，操作人员无需额外测量就能快速判断接线排是否处于通电状态，开关的拨动手感做了阻尼优化，避免现场误碰导致的意外断电。进线端采用尾部出线的结构，线缆出口处设置了防弯折橡胶护套，护套的抱紧结构可以承受15kg以上的线缆拉拽力，避免现场布线时拉扯线缆导致内部接线端子松脱，外壳底部的两个圆形脚垫采用防滑橡胶材质，在无需螺栓固定的临时使用场景下，直接放置在工作台面也能保持稳定，插拔插头时不会随插头移位。内部的导电铜排采用一体化冲压结构，减少拼接点带来的接触电阻，铜排的载流量按照10A规格设计，可同时满足四个插孔位连接低功率测试设备、电动工具、小型仪表的供电需求，外壳的金属材质不仅提升了整体结构强度，也能在内部出现异常打火时起到阻燃防护作用，相比塑料外壳更适配工业现场复杂的使用环境。整体结构的拆分逻辑充分考虑了后期维护的便利性，外壳上下盖采用卡扣加侧边固定螺丝的组合连接方式，拆卸时无需专用工具就能打开外壳检查内部接线、更换损坏的开关或者指示灯，日常维护效率更高。
