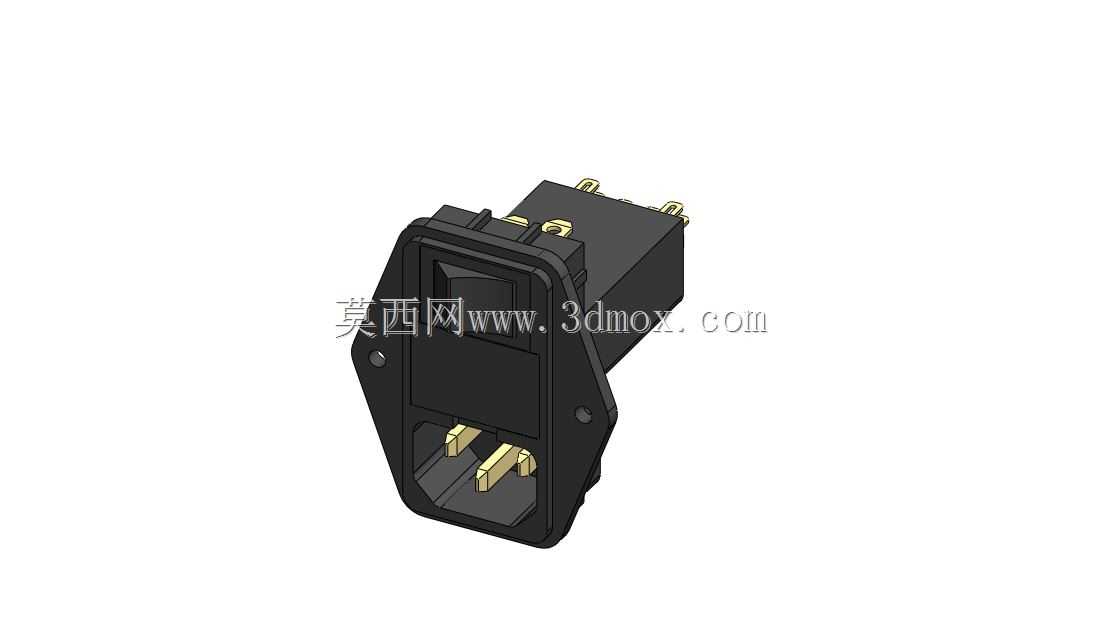

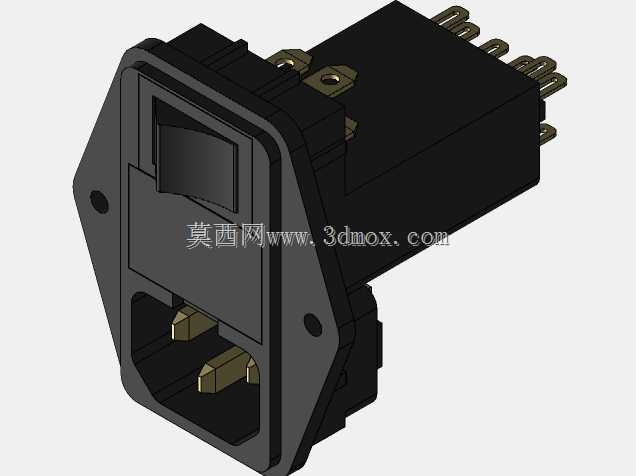

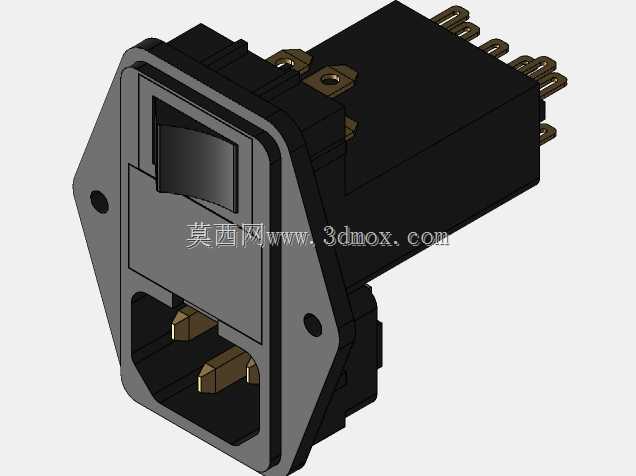

带保险丝座一体式品字交流电源输入插座

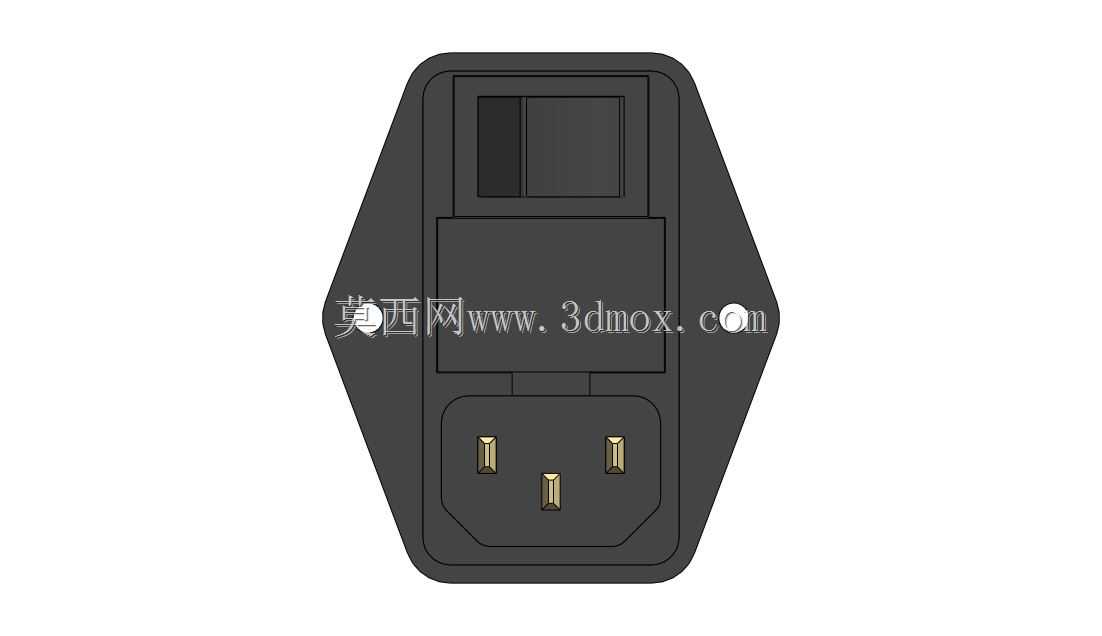

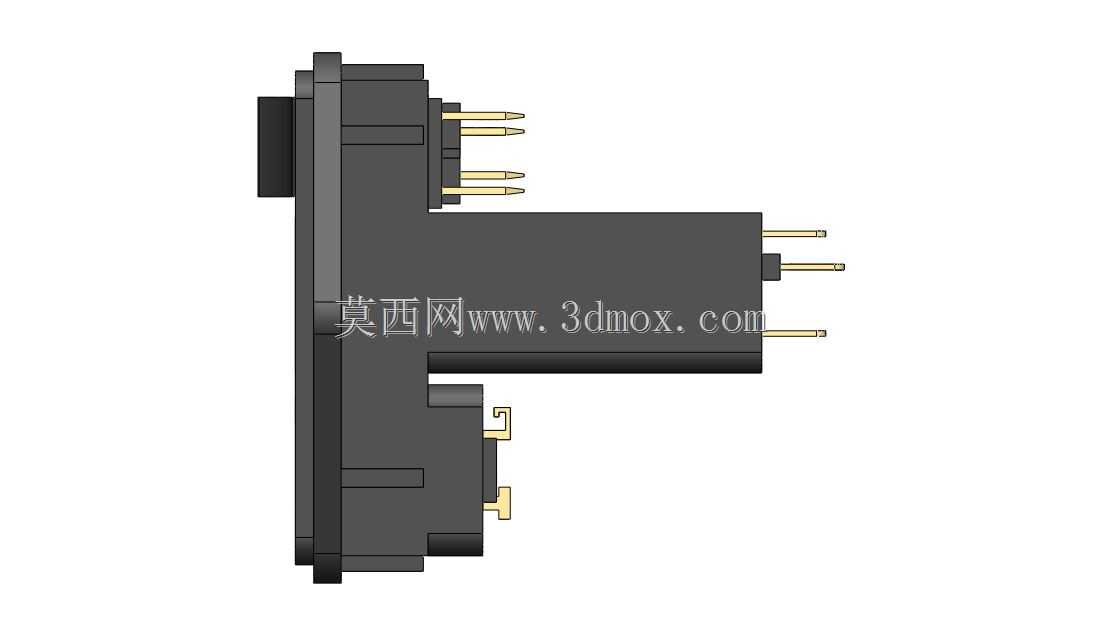

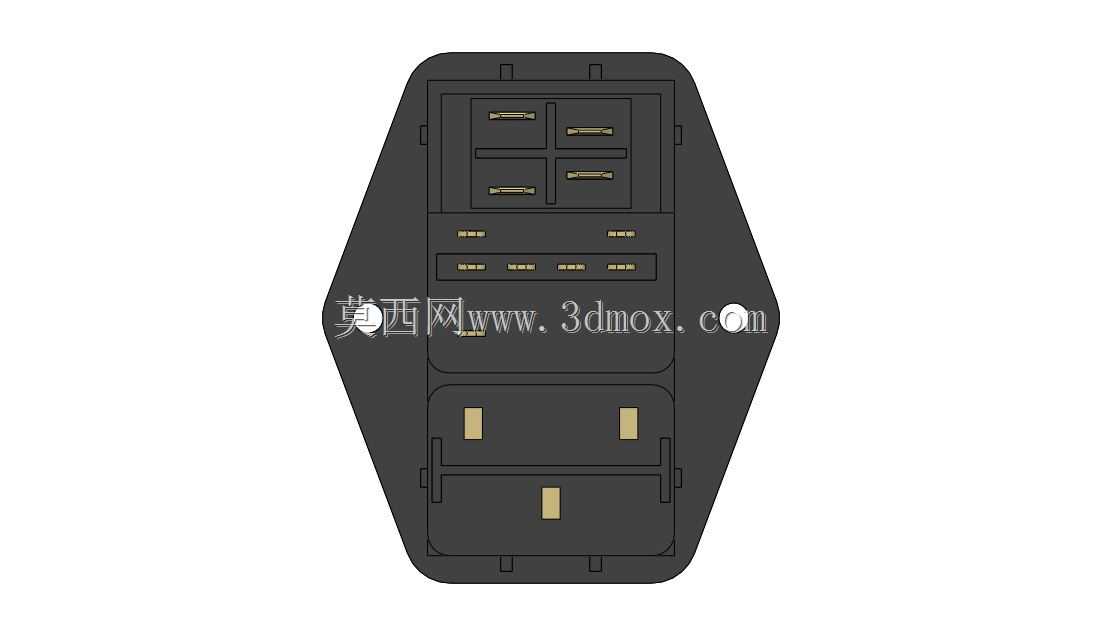

这款带保险丝座的交流插座，是各类台式工业设备、测试仪器、民用电器机箱上最常用的电源输入接口部件，日常做设备结构设计时，选型这类集成部件能大幅简化机箱面板的布局设计，不用单独开孔布置保险丝座与电源插座，减少面板加工工序的同时，也能缩短内部接线的走线长度，降低电源输入端的接线故障概率。从实际使用场景来看，这类插座普遍适配250V/10A以内的交流供电回路，集成的保险丝座可以直接放置5*20mm规格的玻璃管保险丝，设备出现过流、短路故障时，保险丝能直接切断输入回路，避免后端电路器件大面积烧毁，更换保险丝时不用拆开设备机箱，直接从面板外侧就可以拔出保险丝座完成更换，日常运维效率比内置保险丝的方案高很多。设计这款插座的三维模型时，首先要锁定面板安装的边界尺寸，这类插座的法兰安装面是带两个固定孔的菱形结构，两个安装孔的中心距要严格匹配行业通用尺寸，避免用户选型后面板开孔无法适配；插座本体的插脚端要预留足够的机箱内部纵深空间，插脚的位置、尺寸要完全符合国标品字插头的配合公差，保证公母插头对插时插拔力度适中，不会出现松脱或者插接过紧的问题。外形设计上，插座的面板部分做了下沉式的限位台阶，安装时台阶可以卡在机箱面板的开孔内侧，既可以辅助定位，也能遮挡开孔边缘的加工毛刺，提升机箱外观的整洁度；保险丝座布置在插座本体的侧上方，和品字插孔区域做了物理分隔，更换保险丝时不会误碰到带电的插脚部位，操作安全性更有保障。建模过程中要注意安装卡扣、插脚倒角、保险丝座卡槽这些细节结构的还原，这些位置如果尺寸出现偏差，实际生产装配时就会出现保险丝座卡不紧、插脚焊接位置偏移、面板安装后缝隙过大等问题；另外插座本体后侧的三个电源插脚，要标注清楚火线、零线、地线的对应位置，方便结构设计人员后续做内部接线的排布，避免接线时出现极性接反的安全隐患。这类集成式电源插座相比分体式的插座加保险丝座方案，整体占用的面板面积更小，对于内部空间紧凑的小型设备、桌面型仪器来说，能有效节省面板的布置空间，给开关、指示灯等其他操作部件留出更多安装位置，是低压交流供电设备电源输入端的首选接插件方案。
