双联国标五孔电源插座结构设计

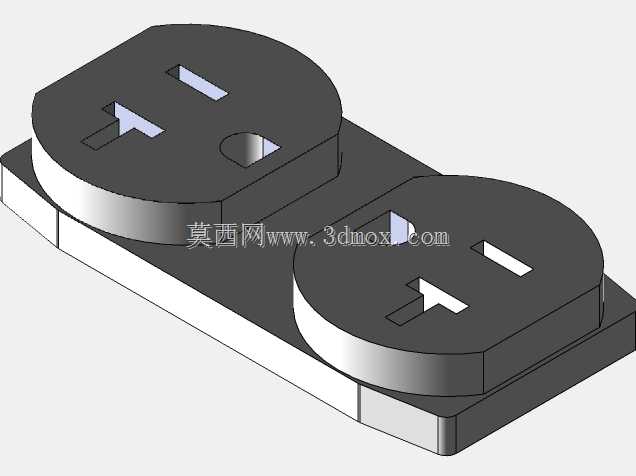

这款双联五孔电源插座的结构设计，核心围绕民用取电场景的实际使用需求展开，可适配桌面固定式排插、墙面嵌入式插座模块、延长线插排等多类电工产品的结构开发，日常使用中可同时为两个国标插头提供取电接口，兼容常见的两扁插、三扁插类民用电器插头，覆盖手机充电器、小家电、办公数码设备等绝大多数日常取电需求。设计过程中优先考虑了插座位间距的合理性，两个五孔模块的排布预留了充足的插头插拔空间，避免出现大尺寸插头插入后遮挡相邻插孔的常见问题，同时整体底座采用扁平化布局，可适配厚度有限的嵌入式安装场景，安装边界可根据外壳配套需求做小幅调整，外露面的圆弧过渡处理既降低了生产注塑时的应力集中风险，也能避免日常使用中尖锐边角磕碰的问题。插孔内部的导向结构做了适配优化，插头插入时可顺着导向斜面顺利对位铜件接触位，减少斜插导致的铜件变形、接触不良等故障概率，底座的安装卡位预留了通用的卡扣与螺丝孔位，可直接适配市面上主流的86型暗装底盒、明装排插外壳的安装尺寸，无需额外做结构修改即可快速配套。从结构强度角度考虑，面板部分的厚度做了均匀化处理，插拔插头时的受力可均匀分散到底座支撑筋上，长期使用不会出现面板凹陷、开裂的问题，插孔的防护挡片结构预留了安装槽位，可配套安全防护门使用，避免儿童误触导致的触电风险，整体结构的拔模角度统一设置为符合注塑生产要求的1.5度，生产时可顺利脱模，减少飞边、缺料等不良品产生的概率。铜件安装位的定位槽做了限位设计，组装时铜件可直接卡入定位槽，无需额外打胶即可固定位置，避免组装偏移导致的接触不良、插脚无法插入等问题，底座的走线槽预留了足够的空间，可容纳1.5平方毫米的多股铜芯线走线，满足10A额定电流下的载流散热需求，不会出现走线挤压导致的绝缘层破损风险。
