嵌入式钣金结构加热换热设备三维设计

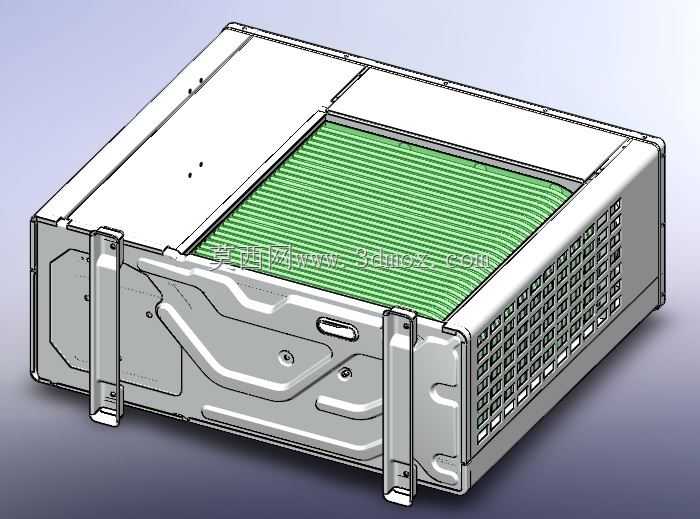

这款加热换热设备的结构设计，主要面向商用集成柜体、小型集中供热末端、嵌入式厨下供热场景做适配，日常运行中承担流体介质升温、局部空间热交换输出的核心作用，可对接封闭循环水路完成持续热量供给，适配小流量恒温供热的使用需求。从结构设计逻辑来看，整体采用一体化钣金折弯成型的外壳框架，外壳侧边预留的对称安装挂耳是核心安装定位结构，挂耳上的长圆孔设计预留了安装公差补偿空间，可适配不同安装基面的孔位偏差，降低现场安装的对位难度，安装后设备整体嵌入预留柜体空腔，仅需预留对应进出介质管路的接驳空间即可完成部署，不会额外占用外部操作空间。设备顶部的格栅状绿色区域是核心热交换芯体的外露防护面，格栅结构做了等距排布设计，既可以保证热交换过程中的空气流通效率，避免芯体闷堵导致热效率下降，也能阻挡大尺寸异物落入芯体造成结构损伤，芯体与钣金外壳之间预留了均匀的装配间隙，可抵消设备运行升温过程中金属材料热胀冷缩产生的形变应力，避免长期运行后出现钣金变形、焊缝开裂的问题。设备侧面排布的矩阵式通风孔，对应内部元器件的散热风道走向，孔位尺寸经过核算，既满足IP防护等级的基础要求，也能保证内部电控、加热组件运行时产生的废热及时排出，避免局部积热导致元器件寿命衰减。外壳表面的加强筋冲压结构，是在不额外增加板材厚度的前提下提升壳体整体刚性的设计，可降低设备运输、安装过程中受外力挤压产生的形变概率，壳体边角处全部做了折弯圆角处理，避免安装维护过程中尖锐边角造成人员划伤。从安装边界维度考量，设备的整体长宽高尺寸适配常规标准柜体的预留安装舱位，进出介质接口统一布置在设备后侧，可对接标准规格的管路接头，安装时仅需保证后侧预留不小于五厘米的管路接驳操作空间，侧边与安装舱壁预留一厘米以上的通风间隙即可满足运行要求，不需要额外加装独立的支撑托架，依靠两侧挂耳即可完成承重固定，整体安装流程简洁，后期维护时仅需拆卸正面盖板即可完成内部芯体、加热组件的检修更换，不需要将整个设备从安装位拆解，大幅降低后期运维的操作难度。
