1/4英寸规格双位卡装式保险丝座结构

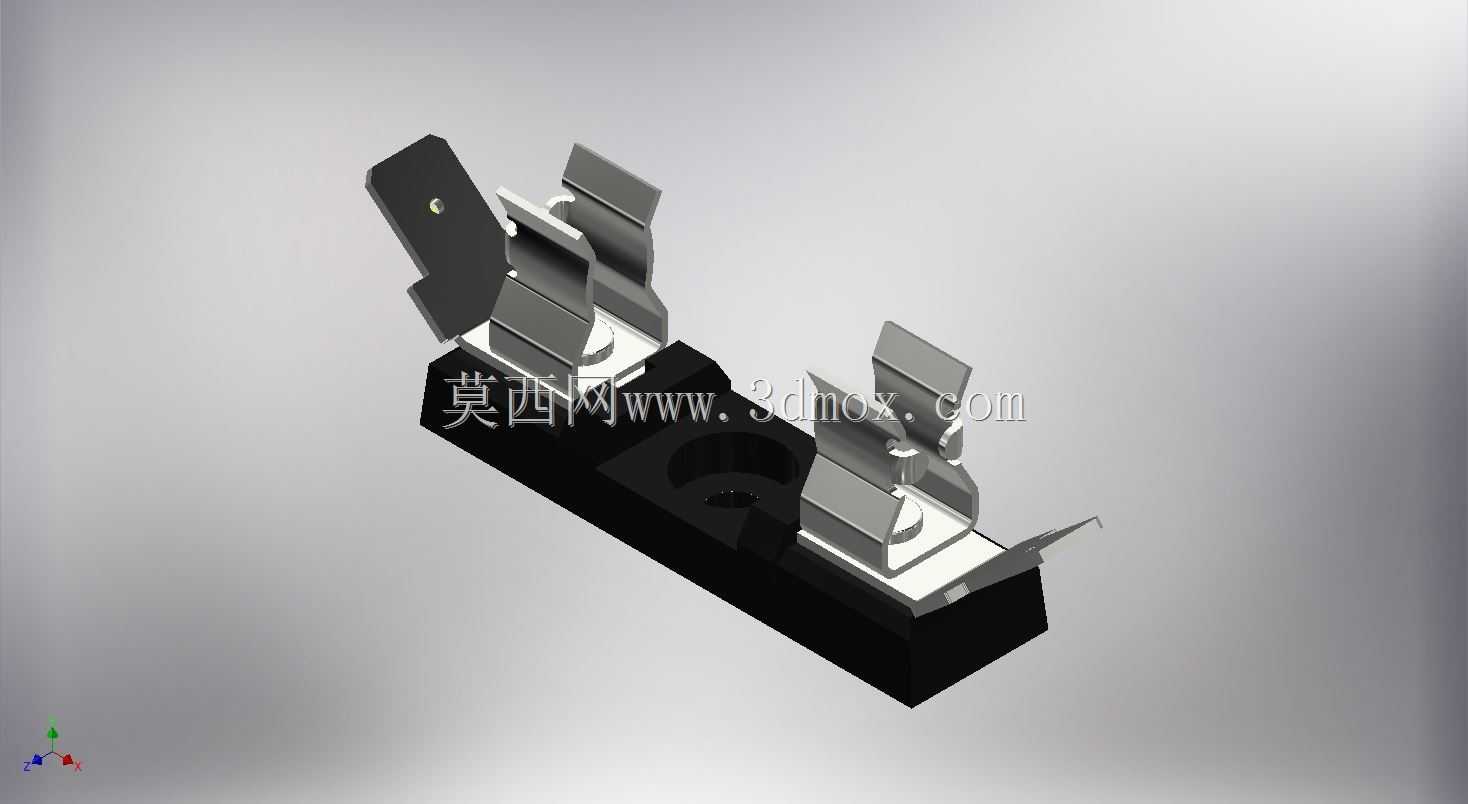

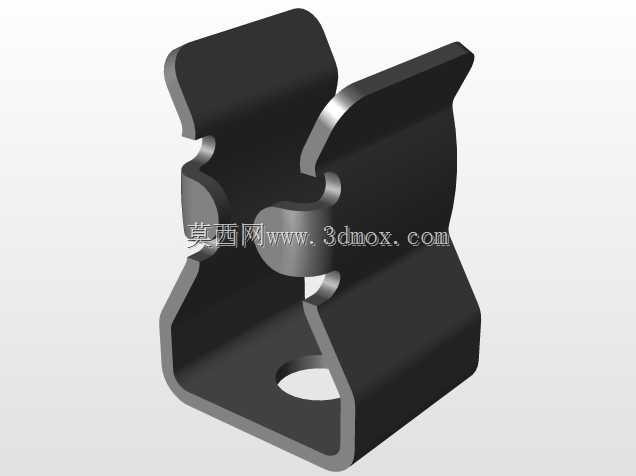

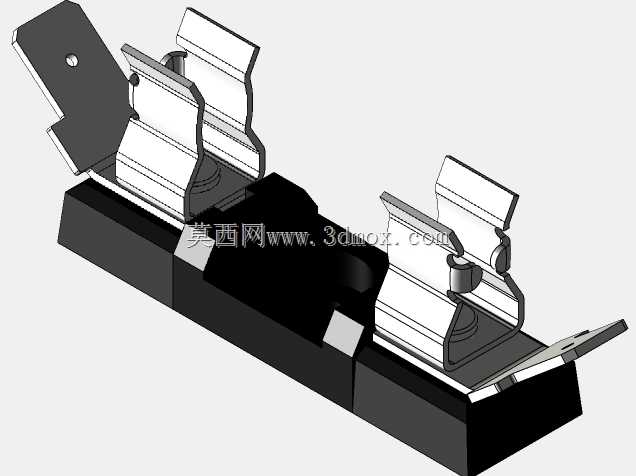

这款保险丝座主要面向低压配电回路、小型工控设备内置板卡、桌面型电气测试装置的过流保护场景，适配对应尺寸的管状熔断器，在回路电流超出额定阈值时快速熔断切断供电，避免后端精密元器件因过流出现不可逆损坏，在小功率电源模块、实验台接线排、小型机电控制盒中应用十分普遍。从结构设计来看，底座采用绝缘阻燃的工程塑料作为主体承载结构，两个独立的金属弹片卡位对称布置，弹片采用带弹性余量的冲压铜件制作，表面做镀镍处理提升抗氧化能力，既可以保证熔断器装入后接触电阻足够小，避免大电流通过时接触位发热，也能在更换熔断器时提供合适的插拔力度，不会出现卡滞或者接触松脱的问题。底座上预留的沉头安装孔位，适配常规规格的盘头螺丝，可以直接固定在设备内部的绝缘安装板或者钣金支架上，安装边界清晰，不会和周边相邻的接线端子、走线槽产生空间干涉。设计过程中重点考量了爬电距离与电气间隙的合规性，两个带电弹片之间通过塑料基座的凸起隔筋做物理分隔，即使在潮湿多尘的工业现场环境下，也能避免极间飞弧引发的短路故障。金属弹片的弯折角度经过多轮调试，既保证熔断器插入后能被牢牢卡紧，承受设备运行过程中的振动冲击不会松脱断电，也不会因为夹持力过大导致更换熔断器时操作费力，甚至掰碎玻璃材质的熔芯。底座底部的走线槽结构，可以引导接入的导线顺着基座排布，避免导线杂乱堆积挤压到熔芯，接线位的压线结构可以适配常规线径的多股铜芯导线，拧紧螺丝后能牢牢压住线芯，不会因为长期热胀冷缩出现接线松脱的问题。在实际选型使用时，需要匹配对应额定电压、额定电流等级的熔芯，安装时要确认底座固定牢靠，接线完成后要做拉拔测试确认导线连接稳固，日常运维更换熔芯时必须先断开前端供电，避免带电操作引发触电或者短路风险。整个结构的尺寸紧凑，不会占用过多设备内部的安装空间，双位的布局可以同时为两路独立回路提供过流保护，减少零散配件的安装数量，简化设备内部的布线逻辑。
