曲柄滑块式牛头刨床传动机构三维设计

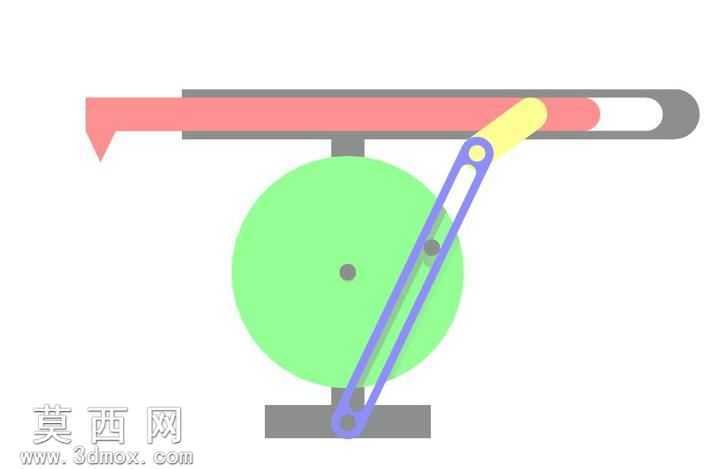

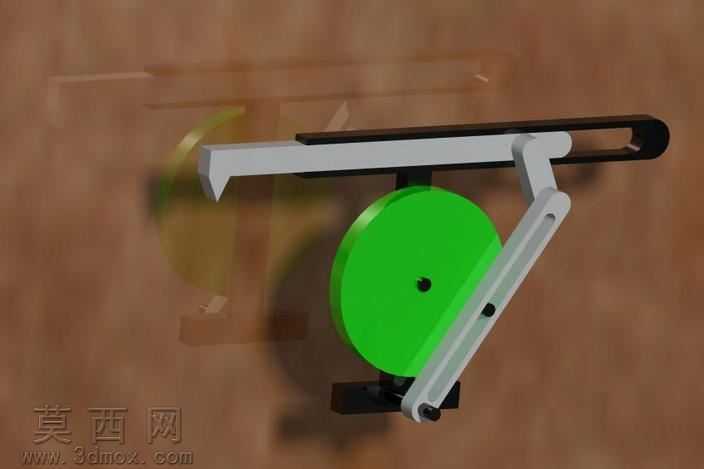

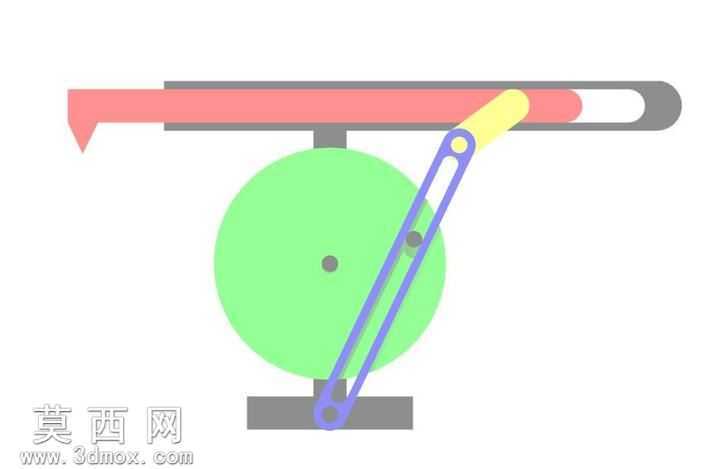

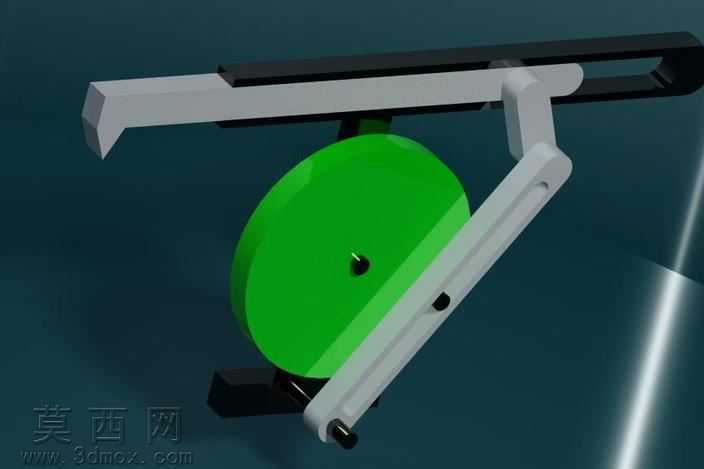

本作品为牛头刨床核心传动机构的三维建模成果，建模过程严格遵循机械原理中曲柄滑块机构的运动逻辑，完整还原了牛头刨床将旋转运动转化为滑枕直线往复切削运动的核心结构。建模阶段首先完成各零部件的参数化绘制：对偏心曲柄轮进行精准尺寸约束，还原其偏心销的安装位置与轮体的同轴度要求；对摆杆构件进行铰接孔位的公差匹配设计，确保摆杆与曲柄、滑枕连接部位的转动自由度符合运动要求；对滑枕导轨副进行贴合面的结构设计，还原滑枕沿床身导轨做直线往复运动的导向结构；对刀架部分进行简化建模，保留刀具装夹位与抬刀结构的基础特征，清晰展示切削端的工作形态。材质与渲染阶段，针对不同构件的功能属性分配对应材质：曲柄轮赋予高饱和度绿色工程塑料材质，直观区分动力输入构件；摆杆与滑枕赋予银灰色金属磨砂材质，模拟铸铁床身构件的哑光金属质感；铰接销轴部位赋予亮黑色金属材质，突出转动副的结构位置；背景采用暖棕色木纹材质模拟工作台台面，提升模型的展示层次感，渲染时开启环境光遮蔽效果，清晰呈现各构件之间的装配间隙与连接关系。结构设计上完整复现了牛头刨床的急回运动特性：曲柄做匀速圆周运动时，带动摆杆做定轴往复摆动，进而驱动滑枕实现工作行程的慢速进给切削与回程的快速退刀，大幅减少空行程时间损耗，符合实际刨削加工的工艺需求。模型装配过程中严格遵循机械装配的约束关系，所有转动副保留合理的装配间隙，移动副设置贴合的导向约束，可直观演示机构的完整运动过程，清晰展示滑枕前后往复运动、摆杆随曲柄摆动的联动状态，能够直观呈现牛头刨床对工件进行平面切削、开槽加工的工作原理，还原刀具在工作行程中完成切削、回程中抬刀脱离工件表面的动作逻辑，可作为机械原理教学、机床结构认知的直观展示模型。
