10bar承压卧式罐体带安装支座结构

该承压罐体结构额定承压10bar，多用于小型液压系统稳压、车间压缩空气支路缓冲、低压流体介质暂存场景，也可配套小型化工试验装置作为常压到低压区间的介质存储单元，适配无强腐蚀的气体、低粘度流体工况。整套结构采用卧式布置，相比立式同容积罐体，安装重心更低，对安装基面的承重载荷分布更均匀，无需额外搭建高位支撑框架，适合在车间设备间隙、集成式动力站内部等竖向空间受限的区域布设。

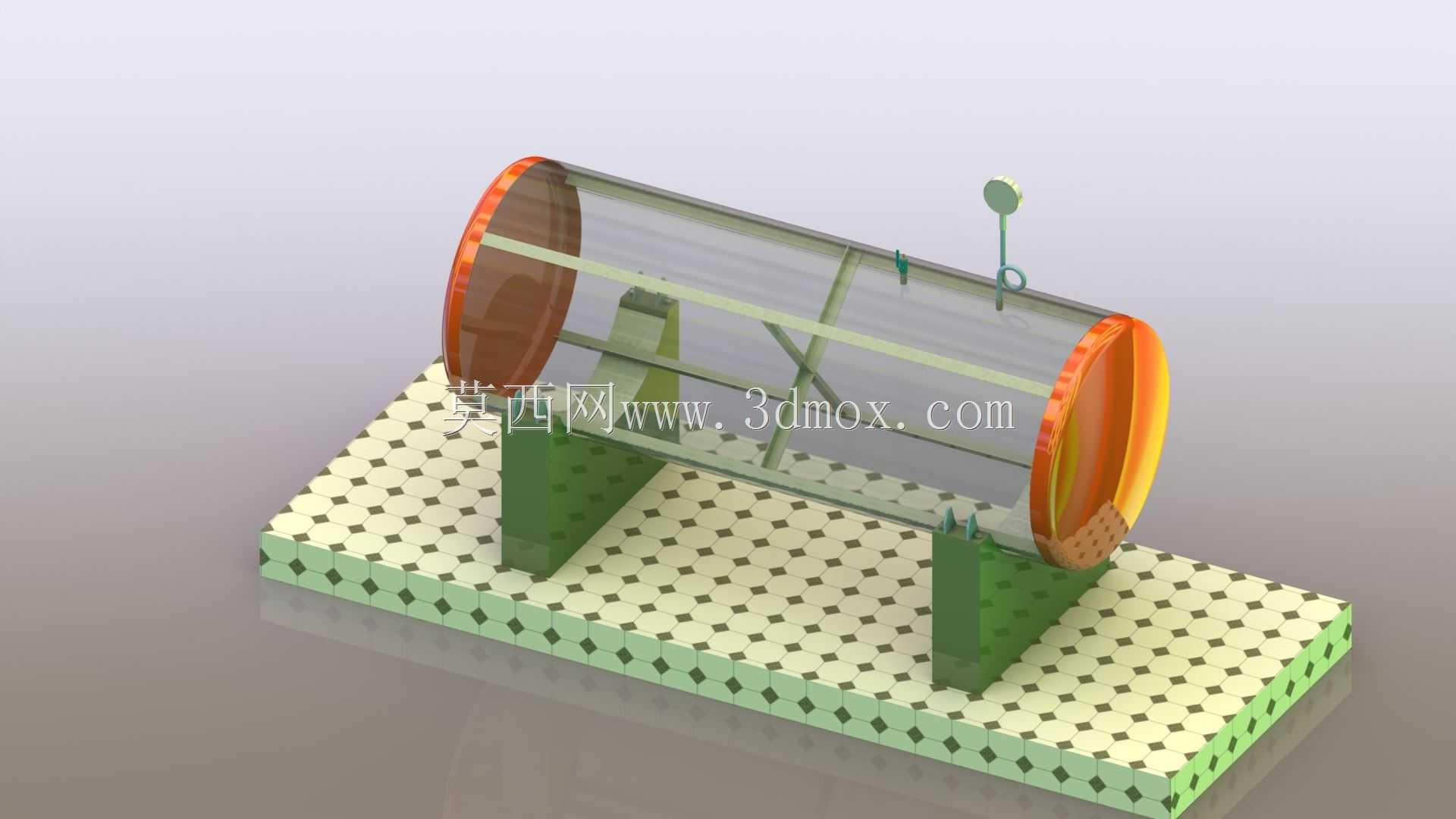

设计阶段优先考虑承压可靠性与安装便捷性，筒体采用等径直筒结构，两端配置标准椭圆封头，封头与筒身采用环向满焊连接，避免应力集中在焊缝区域；封头中心预留标准接口，可根据实际使用需求对接管路法兰、压力表座或者泄压阀接口，接口位置做了加厚处理，降低管路振动带来的焊缝疲劳风险。配套的安装支座采用鞍式支撑结构，支座与筒身接触位置做了贴合弧面处理，增大接触面积避免筒身局部应力超限，支座底部带多孔安装板，可通过螺栓直接固定在安装基面或者设备框架上，安装板的孔位间距预留了足够的调整余量，适配不同规格的安装槽钢或者预埋螺栓间距。

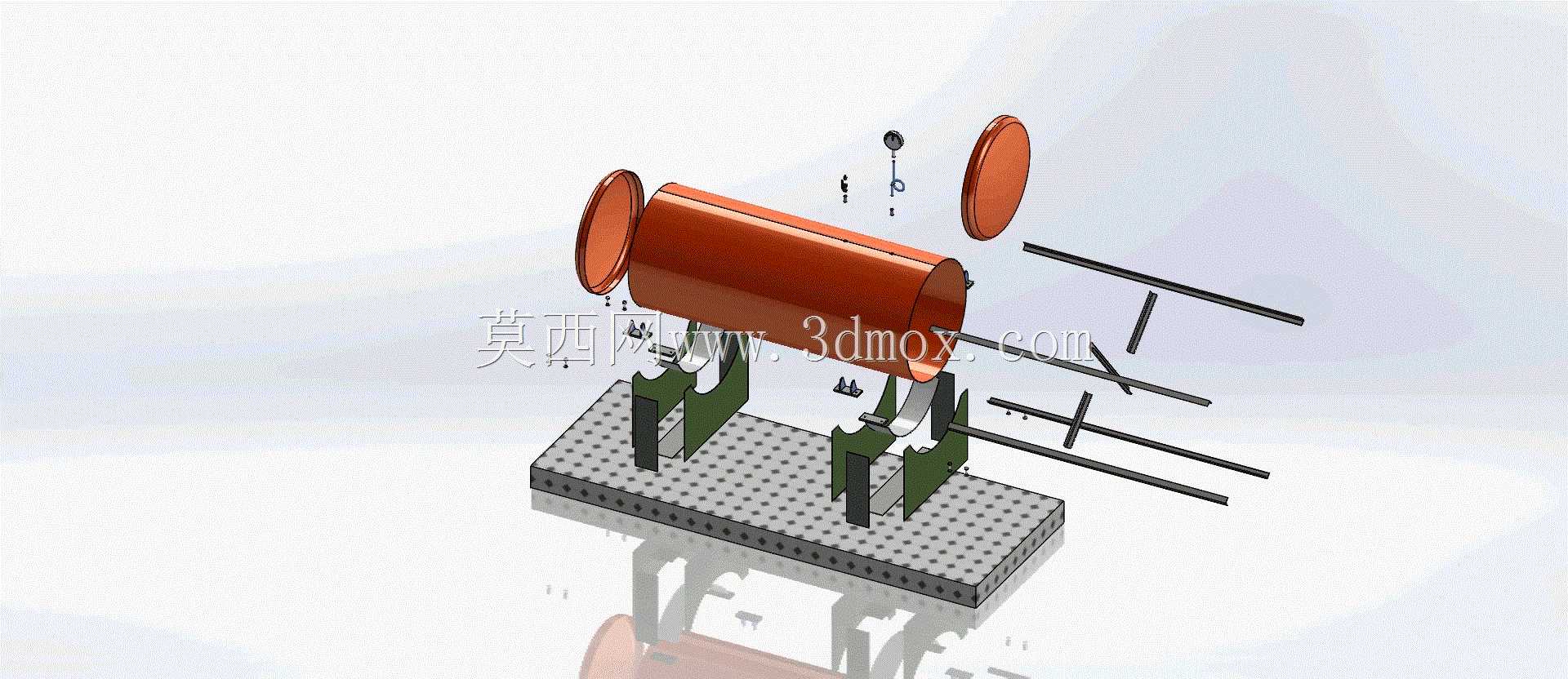

从安装边界来看，整套结构横向伸出的管路接口预留了足够的扳手操作空间，安装时不需要额外拆卸周边部件即可完成管路对接；筒体下方与安装基面之间预留了排污阀安装空间，可在罐体最低位置加装排污接头，方便定期排出罐体积存的杂质与冷凝水。支座的高度设计充分考虑了罐体运行时的热膨胀余量，避免筒身受热伸长时被支座卡滞产生附加应力。整套模型拆分了筒体、封头、支座、紧固件等独立结构件，建模时严格按照薄壁承压容器的常规设计规范设置壁厚，各配合面的公差预留符合通用机械装配要求，可直接用于同类低压罐体的结构参考、装配干涉校验，也可作为集成动力站三维布局的配套元件调用，帮助设计人员快速完成整套系统的空间排布，减少重复建模的工作量。
