多级轴流式蒸汽透平发电设备结构

这款多级轴流结构的蒸汽透平，核心应用场景集中在基础蒸汽发电领域，是热力发电系统中将蒸汽热能转换为旋转机械能的核心做功部件。从实际工程落地角度看，该结构可适配中小型凝汽式或背压式汽轮发电机组，对接锅炉输出的过热蒸汽管路，通过逐级膨胀做功驱动发电机转子旋转，完成热能到电能的能量转换，也可根据工况需求调整级数适配不同进汽参数，满足工业自备电站、分布式能源站点的动力输出需求。

从功能特性来看，该结构采用多级叶轮同轴串联的布局，每一级叶轮都匹配对应通流面积的导叶结构，蒸汽依次通过各级喷嘴、动叶流道时逐步降压膨胀，将蒸汽的焓降分段转化为转子的旋转扭矩，相比单级透平能够更充分利用蒸汽的能量差，提升整体循环效率。转子部分采用整锻或套装叶轮的结构设计，各级叶片沿轮缘周向均匀排布，叶型按照等环流或变环流流场设计优化，减少蒸汽流动过程中的涡流损失，同时兼顾变工况下的气流适应性，避免低负荷工况下出现气流激振影响运行稳定性。

设计过程中首先要匹配额定进汽压力、温度及排汽参数确定通流部分的总级数，核算每一级的焓降分配，保证各级叶轮的速比处于最优区间，降低流动损失。外形结构上采用筒型缸体布局，转子沿缸体中心轴线贯穿布置，安装时需要保证缸体水平度、转子与缸体的同轴度在公差范围内，两端轴承座的安装边界需要匹配转子的轴颈尺寸，预留足够的热膨胀间隙，避免机组启停过程中因热胀差导致动静部件碰磨。缸体两端的汽封结构位置需要对应转子的汽封段尺寸，减少蒸汽外漏和空气内漏，保证机组真空度满足运行要求。

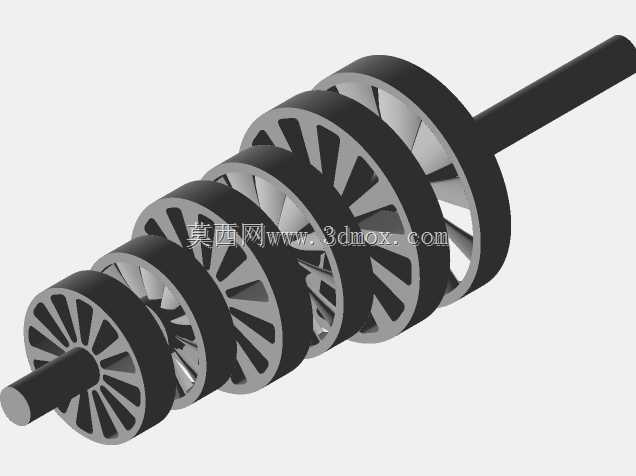

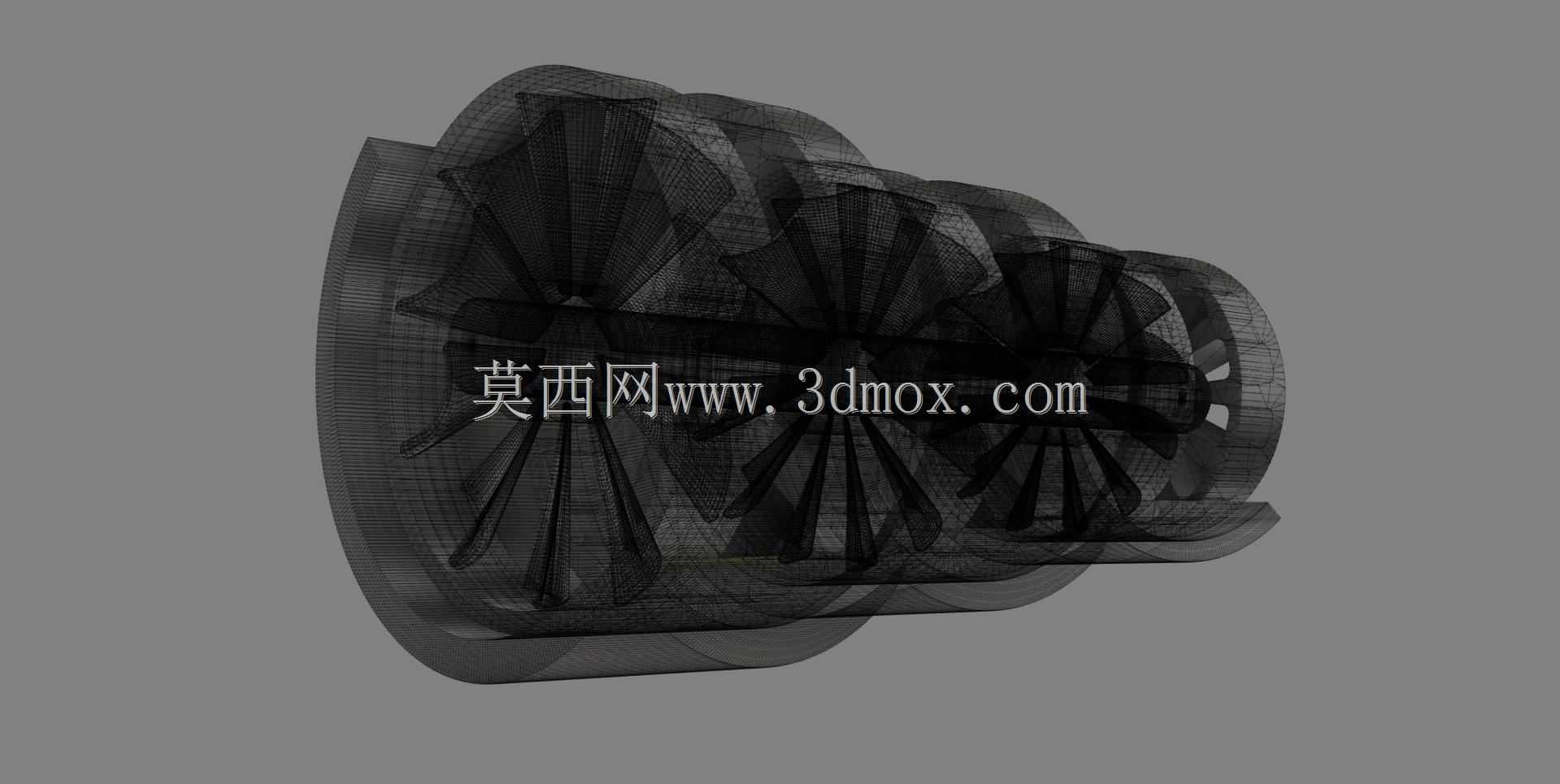

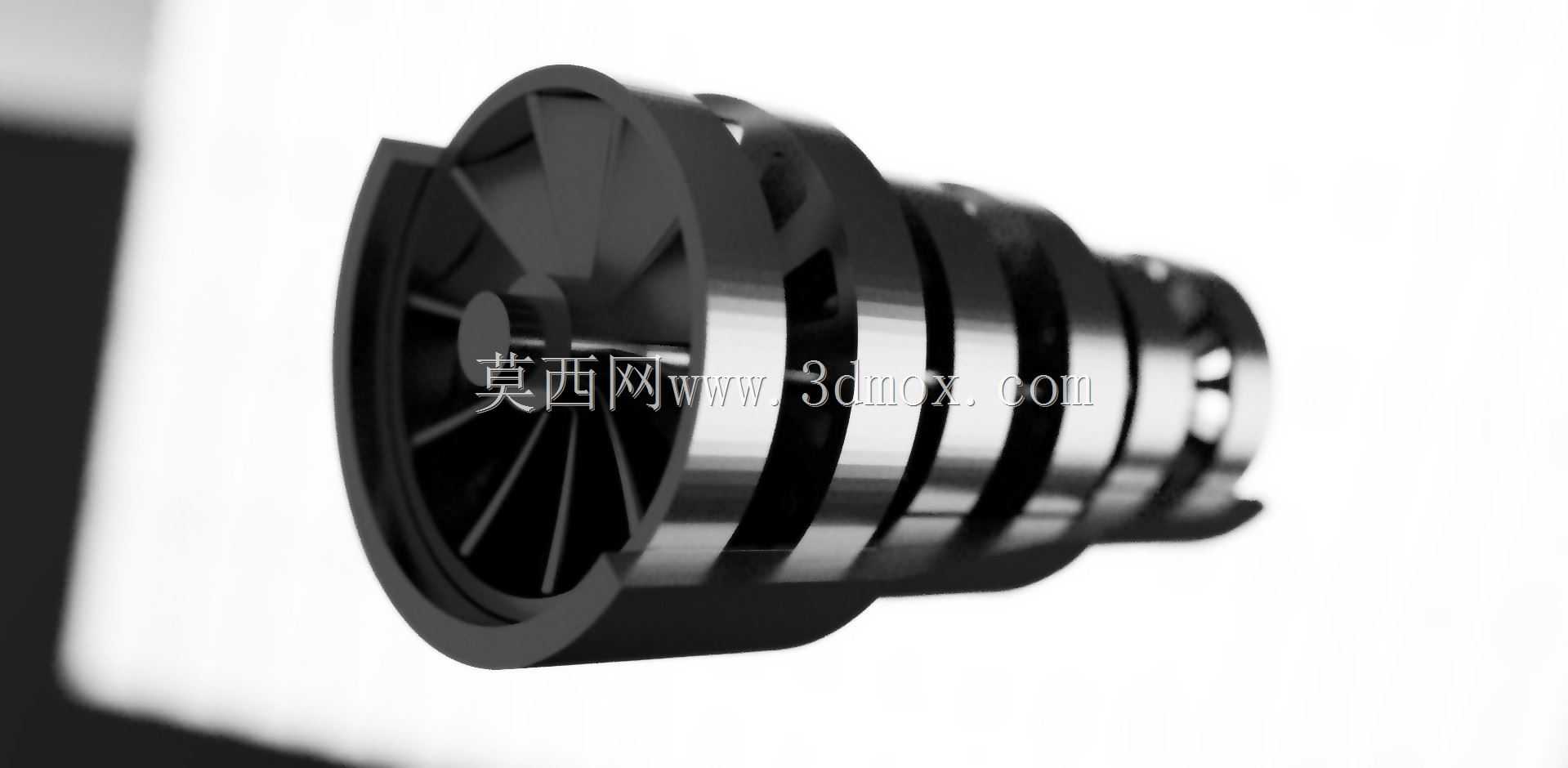

建模过程中对各级叶片的型线做了简化还原，保留了叶根与轮缘的连接结构、各级叶轮的轮盘轮面形态，能够直观展示透平内部的通流部分布局，可用于热力设备结构教学、发电系统原理演示，也可作为同类型设备改型设计的结构参考，帮助设计人员快速梳理多级透平的轴向尺寸分配、级间布局逻辑，核对安装过程中各部件的干涉边界，为后续的详细结构设计、管路对接布局提供直观的三维参照。
