CM1200HG-66H功率主控模块结构设计

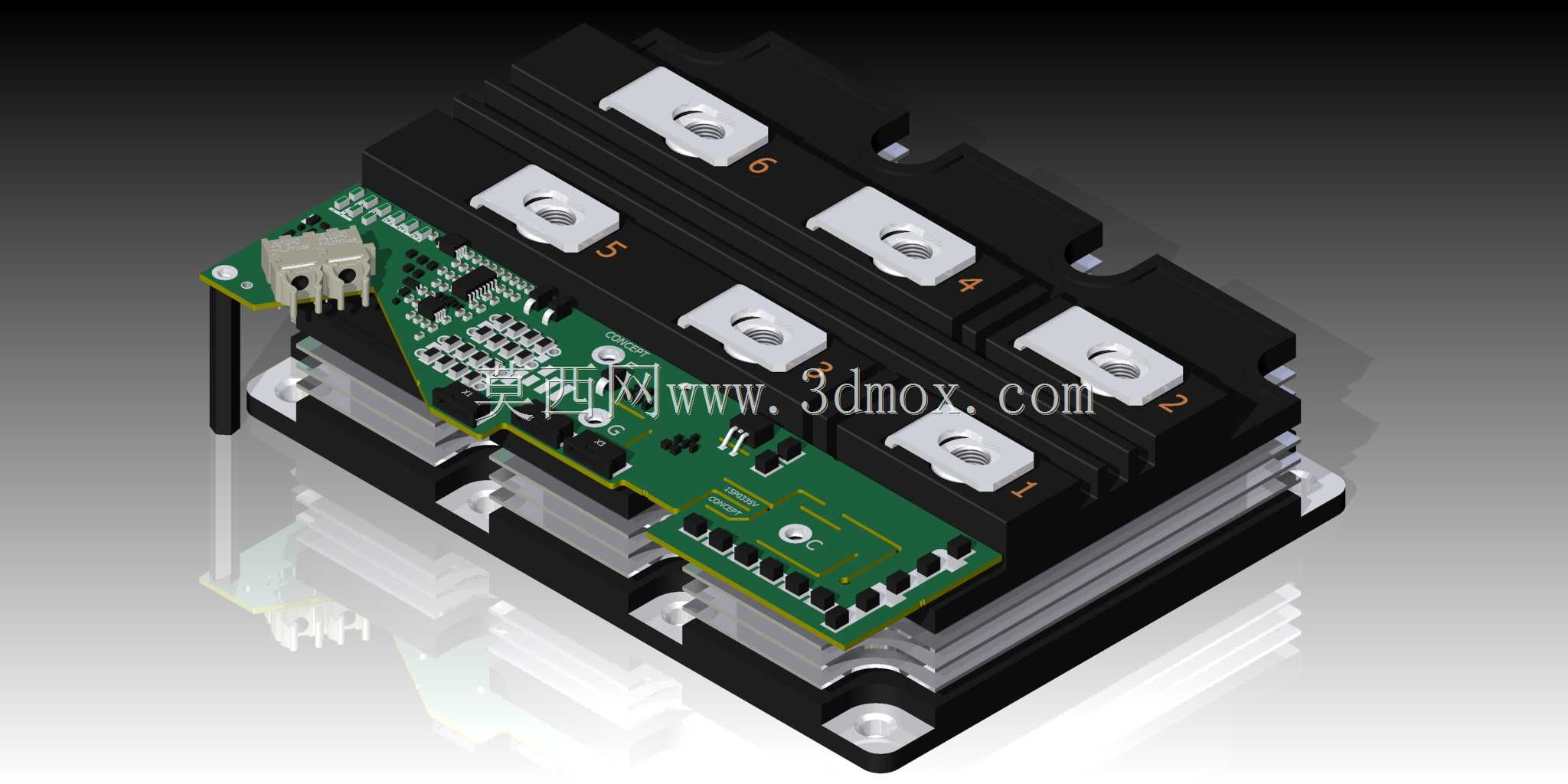

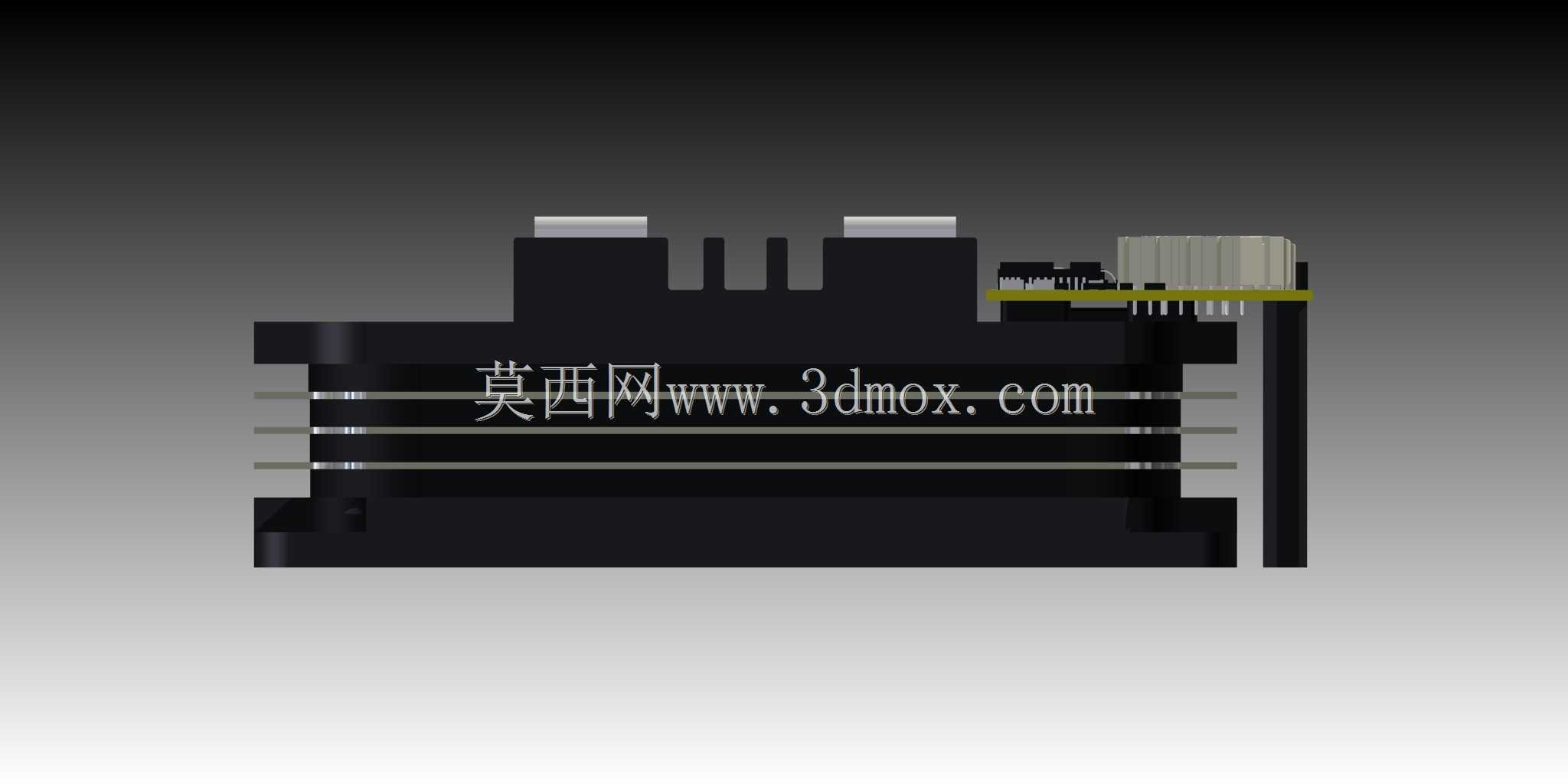

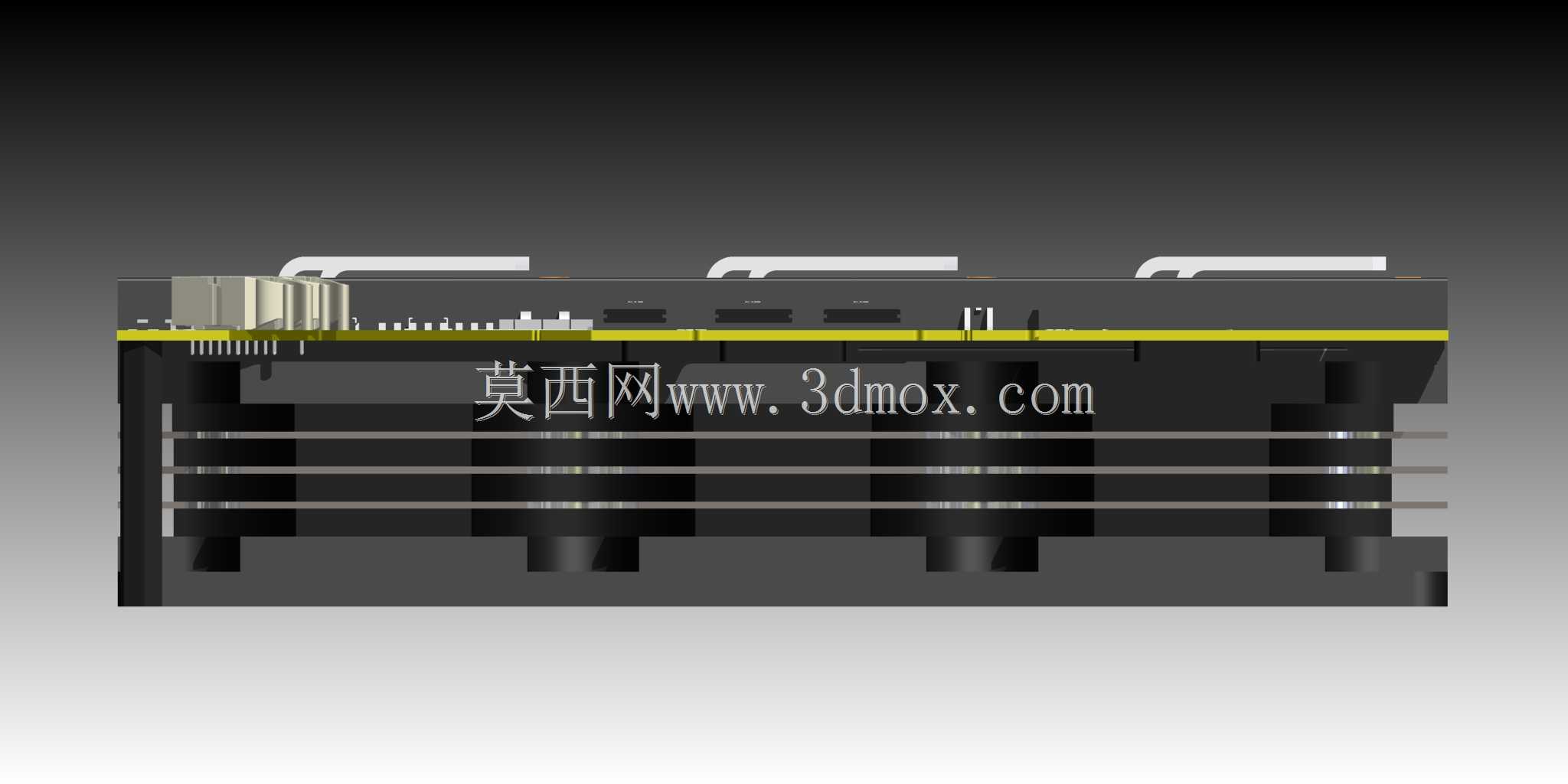

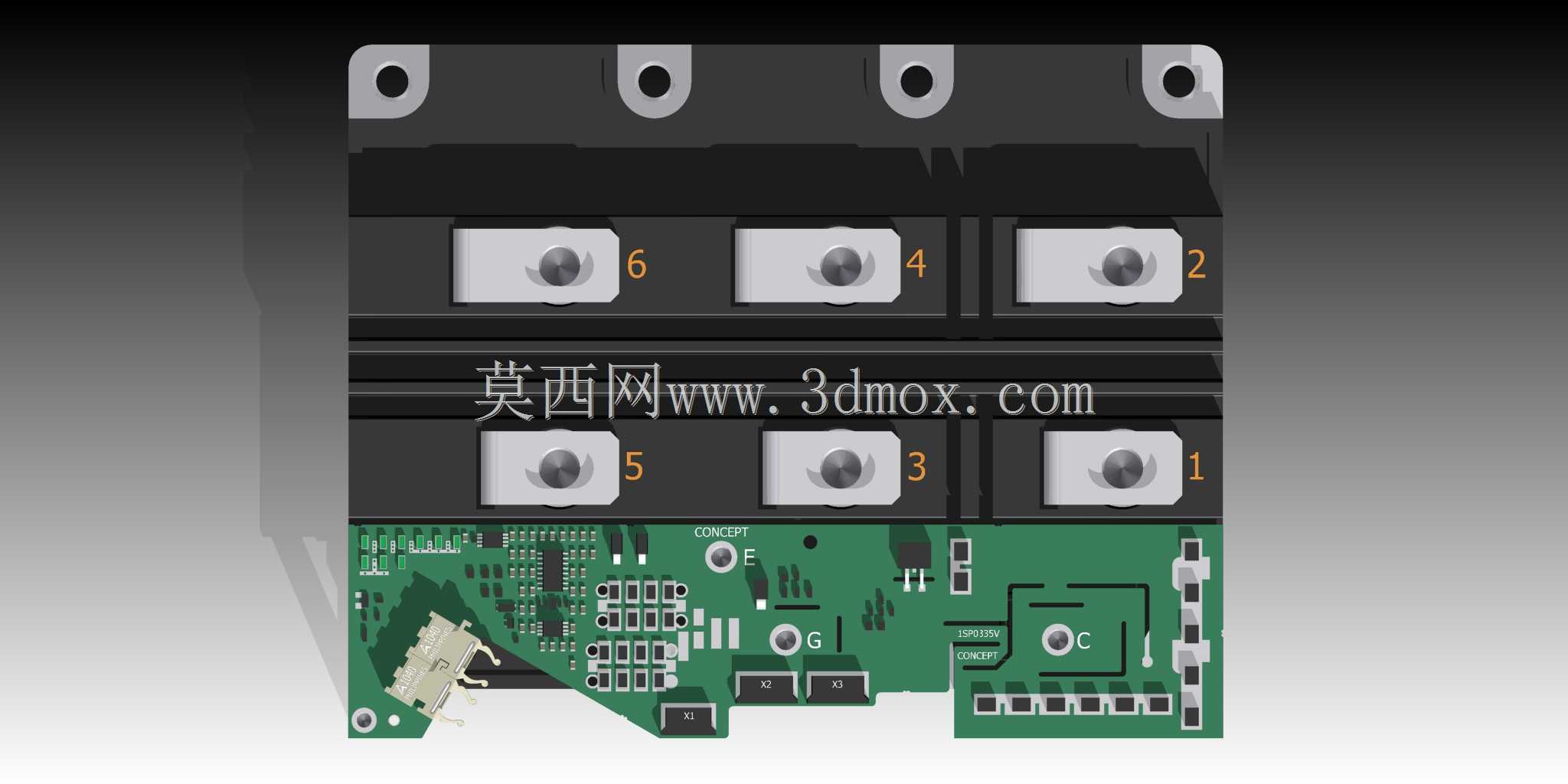

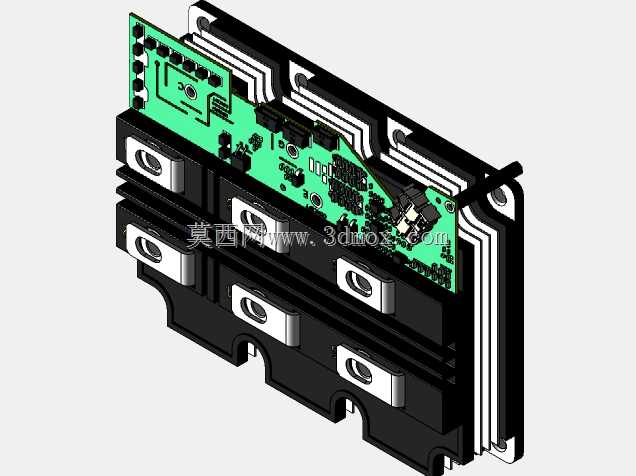

该功率模块主要面向大功率变流、高压变频、新能源并网变流器、重型工业传动等场景，作为电能变换回路的核心功率开关单元，承担大电流通断、高压隔离、驱动信号转接的核心作用，是高压大容量电力电子装置里决定整机载流能力、运行可靠性的核心部件。从结构设计来看，模块采用叠层布局思路，底层为散热基板，直接对接装置主水冷或风冷散热面，基板表面做平整度处理，保证与散热器接触时的热阻处于合理区间，避免长期大电流工况下出现结温超限问题。功率主回路端子采用一字排开的布局，六个主接线端子分别对应三相桥臂的上下桥接点，端子表面做镀锡处理，适配铜排螺栓压接的安装方式，端子间距满足高压爬电距离要求，避免高电压工况下出现极间飞弧问题。驱动控制板布置在功率主回路的侧上方，板载信号接插件采用卧式布局，方便外部驱动排线插接，板上预留驱动芯片、阻容保护元件、状态检测电路的安装位置，驱动回路走线做短距等长处理，减少开关过程中的信号延迟差异，避免桥臂直通风险。模块的安装边界充分考虑工业装置的通用安装需求，底部基板预留固定安装孔位，孔位尺寸适配行业通用的安装跨距，安装时不需要额外做转接板加工，可直接固定在对应规格的散热器表面。主端子的高度、接插件的伸出位置都做了尺寸校核，保证在成套装置装配时，外部铜排、线束的走向不会出现干涉，同时预留足够的安全绝缘距离。模块外壳采用高强度绝缘材质，既可以对内部功率芯片、键合引线做机械防护，也能实现主回路带电部分与外部结构的电气隔离，外壳表面的标号清晰对应各端子功能，方便现场装配、检修时的接线核对。从实际使用角度，这类大功率模块的结构设计需要同时兼顾散热性能、绝缘性能、装配便利性三个核心维度，叠层的结构设计可以最大限度压缩模块整体体积，提高成套装置的功率密度，驱动板与功率单元的集成式设计也减少了外部驱动走线的长度，降低干扰信号对驱动回路的影响，提升模块在复杂电磁环境下的运行稳定性。
