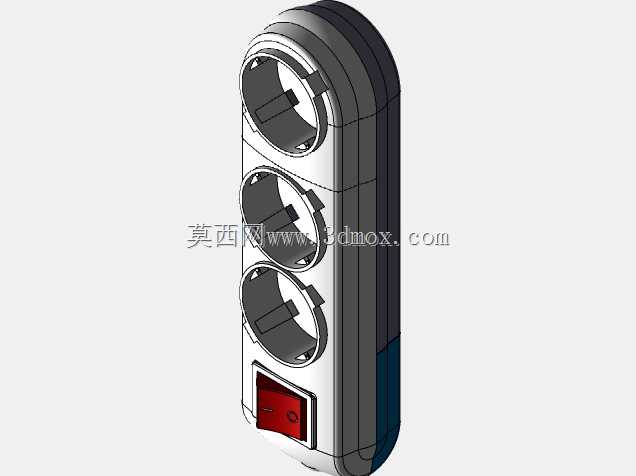

带开关三位竖向排式工业组插座结构设计

这款竖向排布的三位组插座，主要面向工业设备临时供电、工位桌面配电、小型测试台架外接电源拓展等场景使用，和普通民用排插不同，它的结构设计更偏向紧凑安装场景的适配，整体采用长条形窄边轮廓，宽度控制在单手握持可操作的范围，竖向堆叠的三个插孔位沿壳体长度方向依次排列，底部集成独立的船型电源开关，不用插拔总插头就能直接控制回路通断，日常设备调试断电操作更便捷。从结构设计逻辑来看，壳体采用上下扣合的拼接方式，侧边预留的卡扣位能保证装配后接缝紧密，避免车间环境里的粉尘、少量飞溅液体进入内部导电腔，三个插孔位的外圈做了凸起的限位挡边，插头插入时能起到导向作用，也能减少插头受侧向力时对内部铜件的撬动损伤，避免长期使用后出现接触不良的问题。安装边界上，这款插座背部预留了挂装孔位，既可以直接平放在工作台面使用，也能通过螺丝固定在设备机架侧面、型材立柱上，不会占用过多的操作台面空间，壳体底部做了细微的防滑凸点，平放时和桌面的摩擦力足够，插拔插头时不会跟着滑动移位。功能特性方面，每个插孔的内部铜件采用一体化冲压的铜带结构，相比传统铆接的铜件导电连续性更好，大电流通过时的发热更低，独立开关的触点做了镀银处理，频繁通断也不容易出现氧化烧蚀的问题，壳体材料选用阻燃级的工程塑料，即使内部出现异常打火也不会持续燃烧，符合工业场景的用电安全要求。设计过程中特意将开关位置设置在壳体最下端，操作时手部不会遮挡上方的插孔位，插拔插头和开关操作的动作不会互相干扰，三个插孔之间的间距做了优化，即使插三个尺寸较大的工业电源插头，也不会出现相邻插头互相干涉挤靠的情况，不用额外占用插位空间，整体的壳体边缘都做了圆角过渡，没有尖锐的棱角，安装和挪动过程中不会划伤操作人员手部，也不会刮擦相邻的设备线缆表皮。内部的走线腔做了分槽设计，火线、零线、地线的走线路径互相隔离，避免装配时线序错位，也能减少长期使用后线缆绝缘层磨损导致的短路风险，进线口位置做了防拉脱的压线结构，外接电源线受到外力拉扯时，外力会直接作用在压线结构上，不会传递到内部铜件的接线端，避免接线松脱断电。
