推拉式方形螺线管电磁执行构件

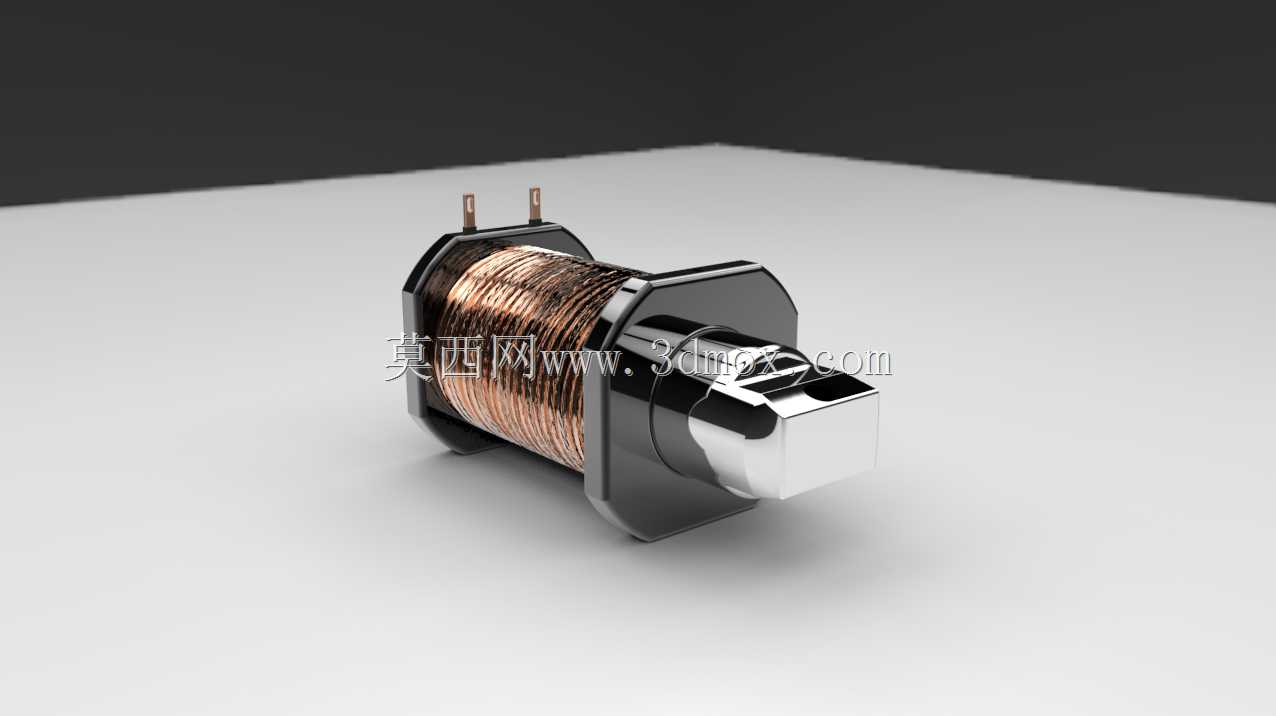

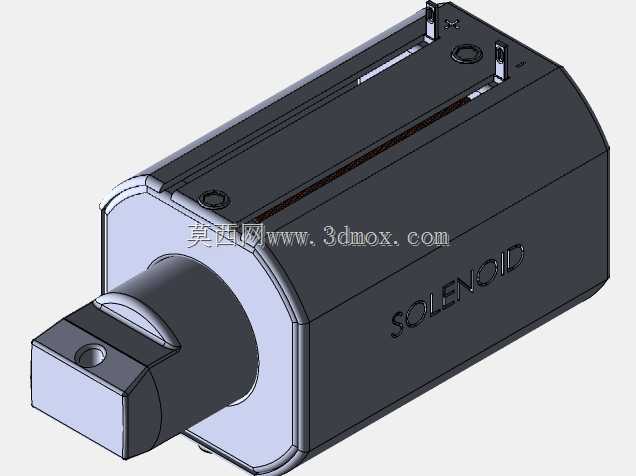

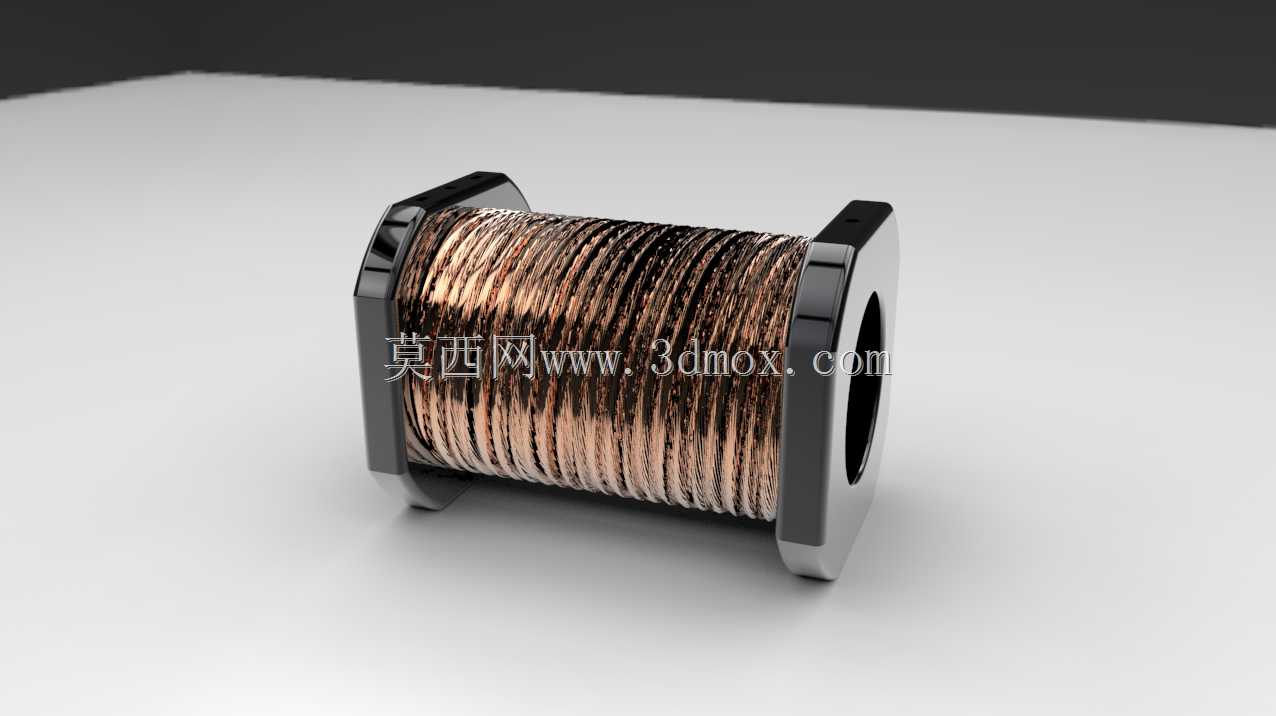

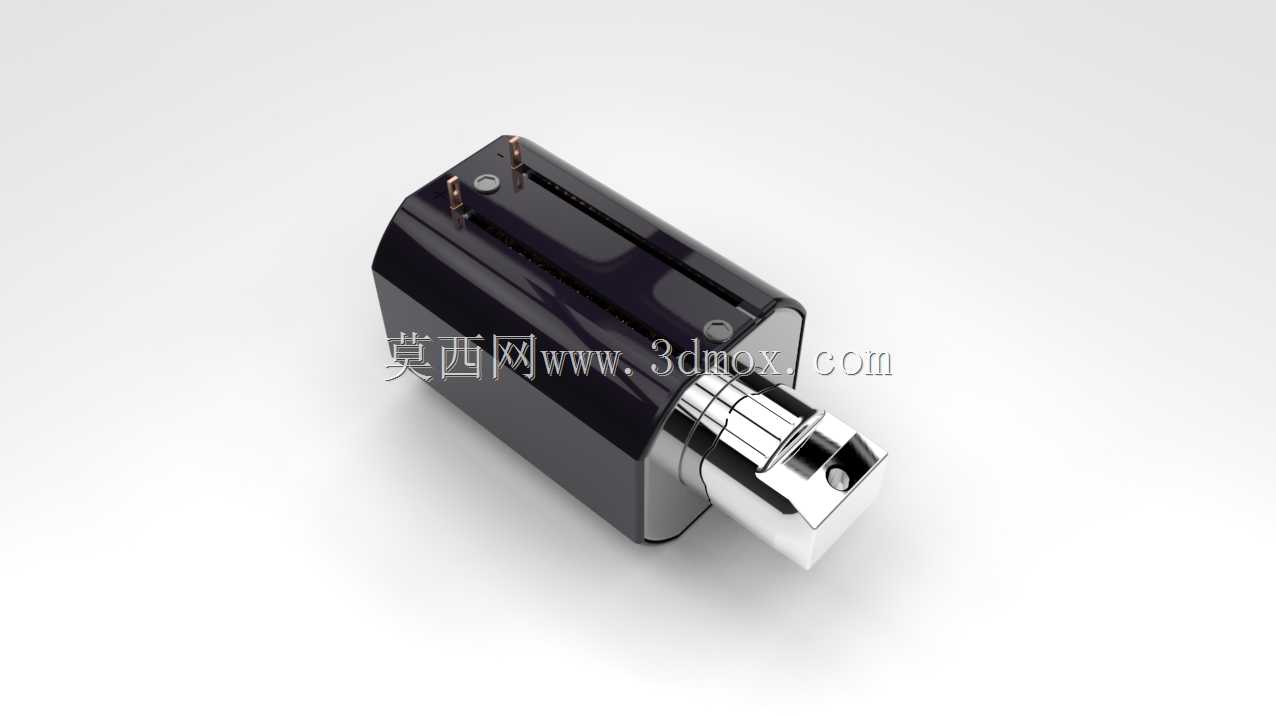

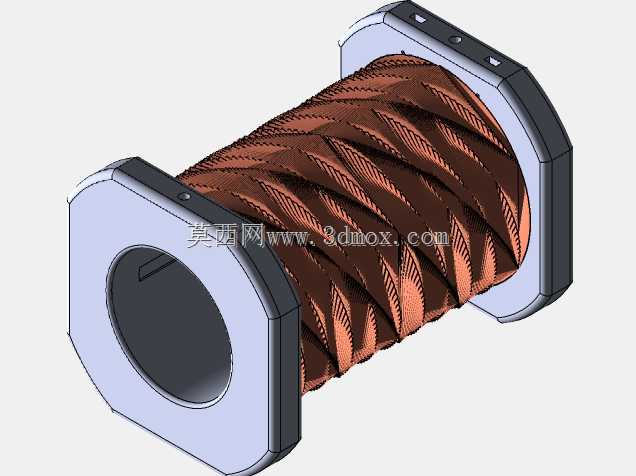

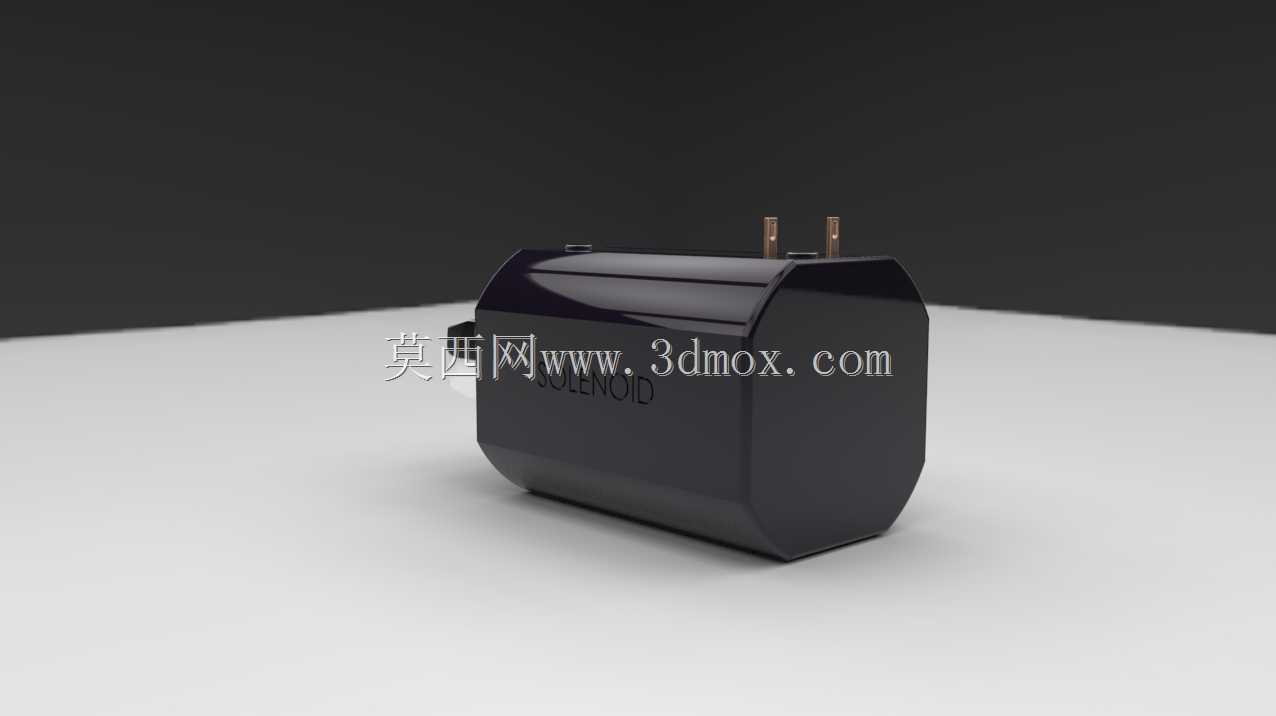

这款推拉式方形螺线管属于电磁驱动类执行构件，在工业自动化控制、门禁锁具、小型自动化设备的工位切换场景中应用十分广泛，可通过电信号的通断快速完成直线推拉动作，实现机构的锁止、释放、工位切换等功能，相比气动执行件无需配套气源管路，安装布置更灵活，响应速度更快，适合小行程、快响应的动作需求场景。从结构设计来看，该构件采用方形外壳主体，外壳做了黑化处理，既可以提升结构强度保护内部线圈与铁芯组件，也能在安装时更好地贴合设备安装面，减少安装后的晃动间隙，外壳上预留的两个安装定位孔，可直接通过螺丝固定在设备安装基板上，安装边界清晰，不需要额外设计复杂的安装转接件，适配多数常规自动化设备的安装空间。前端的金属伸缩轴采用高导磁耐磨金属材质，表面做了抛光处理，降低动作过程中的摩擦阻力，伸缩轴的端部做了定位切面设计，在与被驱动构件连接时可以防止轴体跟转，提升传动的稳定性，轴体伸出端的直径与行程做了匹配设计，可满足常规小负载推拉动作的力值输出需求。设计过程中，线圈绕组采用了分层绕制的工艺，在有限的外壳空间内最大化绕线匝数，保证通电后可以产生足够的电磁吸力，同时线圈与外壳之间预留了散热间隙，长时间通电工作时可以通过外壳散出热量，避免线圈过热导致的吸力衰减或者绝缘层损坏。内部的铁芯采用高导磁硅钢片叠压而成，减少涡流损耗，提升电磁转换效率，铁芯与伸缩轴的连接做了同轴度定位，保证动作过程中轴体不会出现偏磨卡滞的问题，提升构件的使用寿命。在实际选型应用时，需要注意该构件的安装空间尺寸，方形外壳的长宽尺寸适配标准的电气安装槽位，接线端位于外壳顶部，接线时需要预留足够的走线空间，避免线缆被伸缩动作剐蹭破损，同时根据实际负载的力值需求匹配对应的供电参数，保证动作的可靠性，该构件可直接替换同安装尺寸的常规螺线管产品，不需要对原有设备的安装结构做大幅修改，适配性较强。
