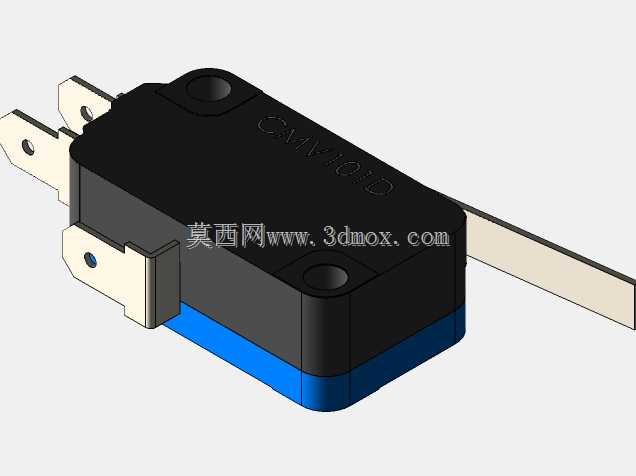

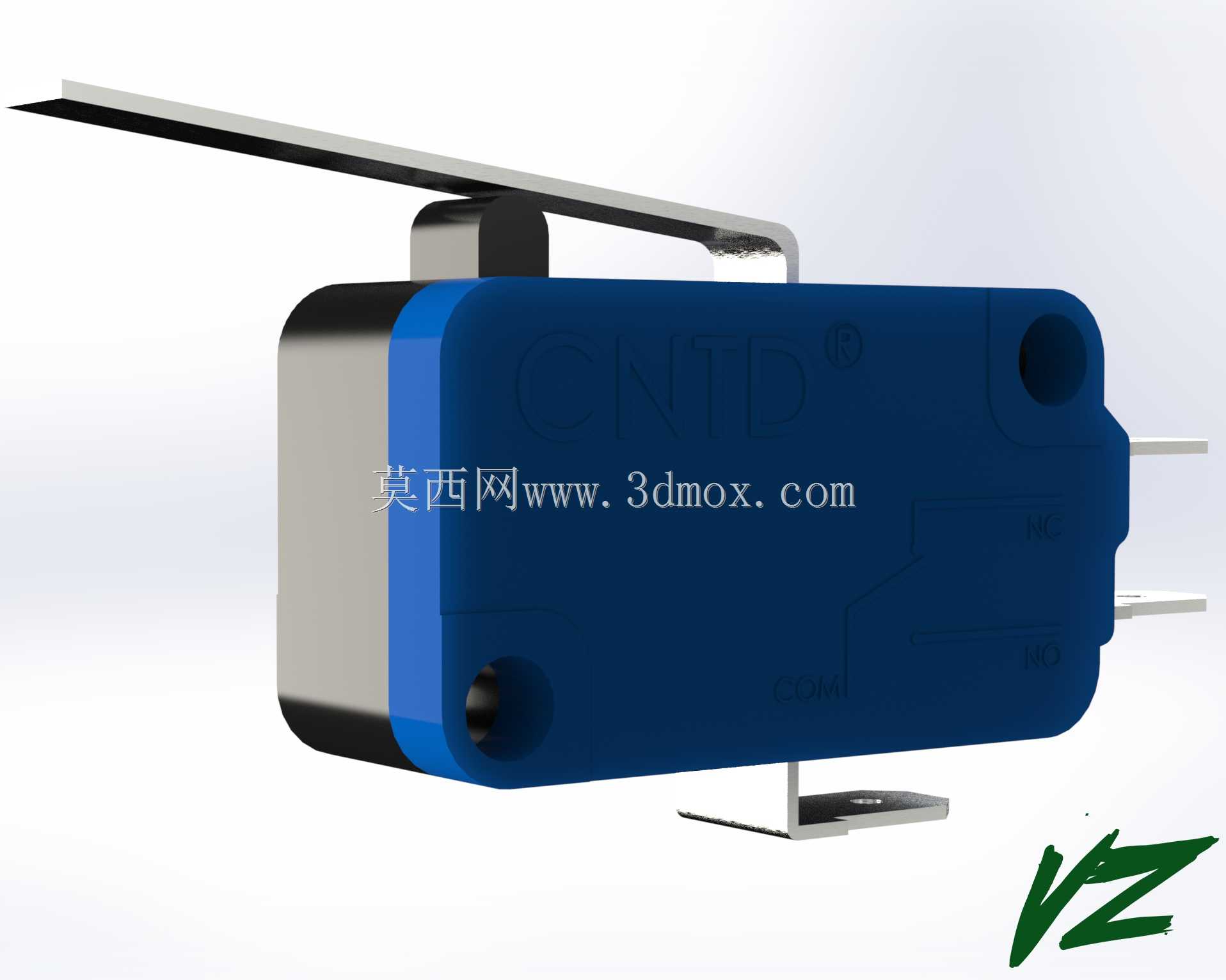

CNTD CMV101D型长柄微动限位开关结构

这款微动式限位开关在自动化产线、小型CNC设备、轻工机械的行程限位场景中应用十分广泛，常被安装在设备运动模组的行程端点、工装夹具的到位检测位，用来触发位置信号、切断驱动回路实现硬限位保护，避免运动部件超程碰撞造成设备损坏。从结构设计来看，主体采用方正的塑壳封装，侧边设置的蓝色密封压边既可以强化壳体拼接处的防护能力，也能在批量装配时快速区分产品系列，壳体上预留的两个沉头安装孔位，适配常规M3规格的安装螺丝，安装时可以直接贴合设备安装板平面，不需要额外设计避让凸台，对安装空间的适配性较强。顶部伸出的长条形金属触发摆臂是这款开关的核心触发部件，摆臂采用薄弹簧钢片冲压成型，触发端做了圆弧收边处理，运动部件触碰摆臂时不会出现卡滞刮擦，摆臂的触发行程经过调校，轻触即可触发内部触点动作，触发压力控制在适合工业场景的区间，既不会因为设备运行振动出现误触发，也不会因为触发阻力过大影响运动部件的正常行进。底部伸出的接线引脚采用标准快插端子尺寸，适配常规的2.8mm规格插簧，现场接线时不需要焊接，直接压接插簧即可完成接线，能大幅提升现场装配的效率。建模过程中还原了开关的实际安装边界，整体外形的长宽高尺寸完全对标实物参数，安装孔的中心距、摆臂的初始角度、触发后的摆臂摆动极限位置都做了精准还原，设计人员在做设备整体装配时，可以直接调用该模型进行干涉检查，不需要反复核对二维样本参数。开关内部的触点结构采用常见的常开常闭双触点设计，触发时可以同时输出两路信号，一路接入设备的安全回路做硬限位切断，另一路可以接入PLC的输入点位做位置反馈，满足不同设备的接线需求。壳体表面的品牌标识、参数刻印区域也做了细节还原，做设备外观渲染时可以直接呈现真实的产品细节，不需要后期额外贴图处理。在小型输送线的工位阻挡器位置、非标设备的安全门开合检测位、电动推杆的行程端点位置，这款开关都能稳定适配，其紧凑的外形尺寸可以安装在设备内部的狭小空间里，不会占用过多的设备布局空间，摆臂的长度也可以根据实际安装场景做小幅裁切调整，适配不同的触发距离需求。
