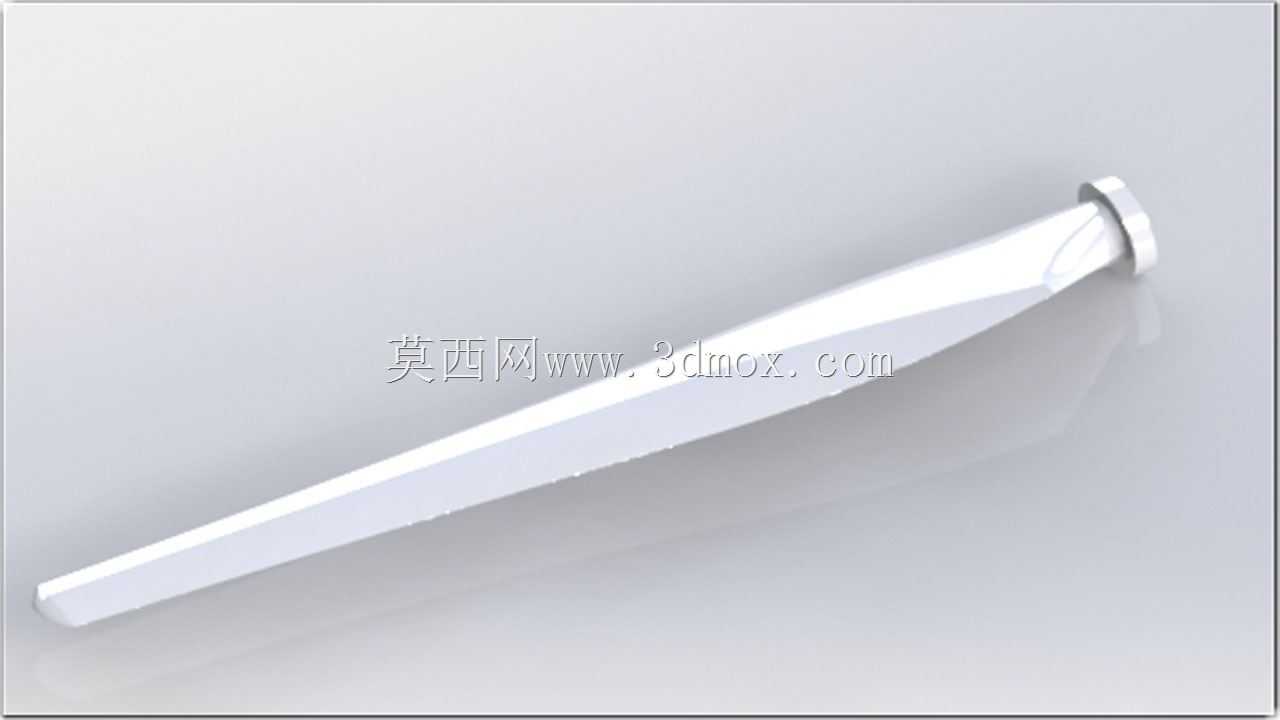

基于NACA4415翼型的风力涡轮叶片结构

在分布式风能利用场景中，这类采用NACA4415翼型的叶片是小型风力涡轮捕获风能的核心执行部件，区别于大型风电叶片的分段式结构，该叶片采用一体化成型的结构设计，适配户用离网风电、风光互补路灯、小型海岛供电站这类装机容量在千瓦级以内的应用场景，直接决定整套风能转换系统的启动风速与能量转化效率。从实际运行逻辑来看，叶片的翼型选型直接影响低风速下的启动表现，NACA4415翼型本身具备较高的升阻比，在3m/s左右的来流风速下即可产生足够扭矩驱动轮毂转动，适配大部分内陆城郊、沿海滩涂的年均风速条件，不会因为翼型失速角过小导致阵风工况下的输出功率骤降。设计过程中优先考虑了安装边界的适配性，叶根位置采用带定位凸台的圆柱安装结构，可直接与标准规格的轮毂法兰对接，无需额外设计转接工装，安装时只需保证叶根端面与轮毂贴合面的平面度公差在0.1mm以内，即可避免运行过程中出现动平衡偏差引发的整机振动。叶片的展向采用线性扭转设计，从叶根到叶尖的翼型安装角逐步递减，抵消不同线速度位置下的来流攻角差异，让整个叶片展向的气动载荷分布更均匀，避免叶根位置出现应力集中导致的结构疲劳，日常运行中可承受最高25m/s的极限阵风载荷，不会出现叶片形变超出设计阈值的情况。外形层面，叶片表面做了连续顺滑的曲面过渡处理，没有突兀的棱角结构，既可以降低叶片旋转过程中的气动噪声，也能减少空气中沙尘、盐雾对叶片前缘的冲蚀磨损，延长户外无维护运行的周期。从结构设计的细节来看，叶身的厚度从根端向 tip 端逐步收窄，在保证整体结构刚度的前提下尽可能降低叶片自重，减少轮毂转动时的惯性负载，让风力涡轮在风速波动较大的工况下也能快速调整转速，跟踪最优功率输出点。这类叶片的建模过程中，需要先通过翼型坐标点生成基准截面，再沿展向路径放样生成整体曲面，重点校验叶根与叶身过渡位置的曲面曲率连续性，避免后续加工或者3D打印过程中出现壁厚不均的问题，安装时三个一组配套使用，需保证同组叶片的重量差控制在5g以内，才能满足整机动平衡要求，减少运行过程中的轴承磨损。
