车用点火部件火花塞结构设计方案

项目分类:3D模型 发布时间:2021-09-02 ID:260872
  • 车用点火部件火花塞结构设计方案
  • 车用点火部件火花塞结构设计方案
  • 车用点火部件火花塞结构设计方案
  • 车用点火部件火花塞结构设计方案

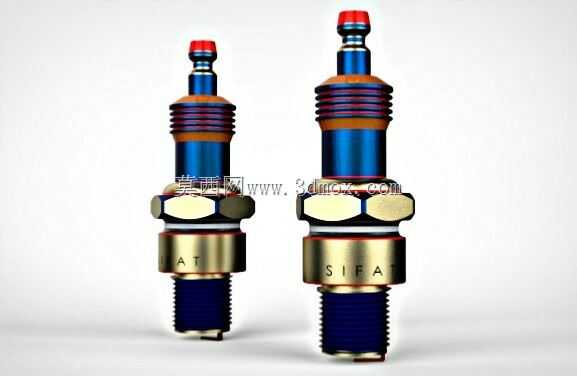

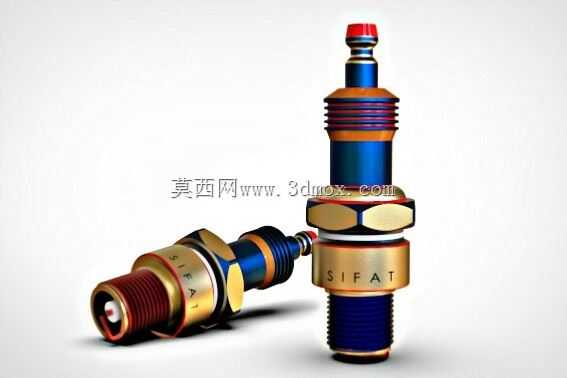

本次呈现的火花塞结构,是汽油发动机点火系统里的核心执行部件,日常装机场景覆盖乘用车辆、小型通用动力汽油机、摩托类动力单元等领域,核心作用是把高压线圈输出的脉冲高压电引入燃烧室,击穿电极间隙产生电火花,点燃气缸内被压缩的油气混合气,是决定发动机点火稳定性、燃烧效率、怠速平顺性的关键零件。

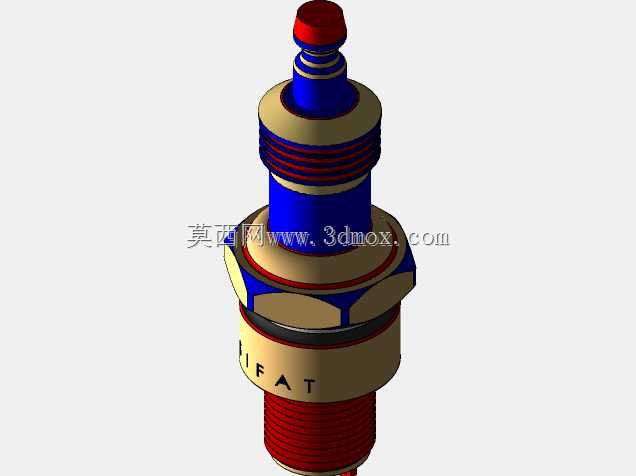

从设计逻辑上看,整体结构沿轴向分层布局,最顶端是接线螺母结构,用来和高压点火线的接头可靠卡接,保证高压电传输过程中不会出现松脱、跳火漏电问题,这部分的外径尺寸控制在标准点火线接头的适配范围内,安装时只需推入卡紧即可,不需要额外的锁止结构。往下是绝缘瓷体部分,采用多段阶梯轴结构设计,上段的多道环形肋条一方面增加爬电距离,避免高压电沿瓷体表面和外壳导通漏电,另一方面也提升瓷体的结构强度,承受安装拧紧时的径向挤压力不碎裂。中间的金属壳体是整个零件的安装基准,带六角拧动面的结构适配标准套筒扳手,下方的螺纹段严格遵循车用火花塞的通用安装螺纹规格,螺纹长度匹配常见气缸盖的安装孔深度,保证电极伸入燃烧室的位置符合设计要求,不会因为伸入过长碰击活塞顶部,也不会因为伸入过短导致点火位置偏离燃烧室中心,影响火焰传播速度。壳体和中心电极之间的密封垫圈采用铜质包覆结构,拧紧后能填充壳体和气缸盖安装面之间的微小间隙,保证燃烧室的气密性,避免高温高压燃气从安装缝隙泄漏。

下端的电极结构采用中心电极加侧电极的经典布局,中心电极端面和侧电极折弯端之间预留标准点火间隙,这个间隙的大小直接影响点火能量和跳火可靠性,设计时兼顾了不同高压线圈的输出能力,间隙过小会导致火花能量不足,混合气点燃不充分,间隙过大则容易出现高速断火、冷启动困难的问题。侧电极焊接在壳体下端面,采用耐高温抗氧化的合金材质,能承受燃烧室内部反复的高温冲击、燃油燃烧产物的腐蚀,长期使用不会出现电极烧蚀、间隙变大的问题。整个零件的所有外部尺寸都严格匹配主流汽油机的安装边界,替换安装时不需要对气缸盖做任何修改,直接按标准扭矩拧紧即可完成装配,日常维护更换时的操作门槛极低,普通维修人员借助标准套筒工具就能完成拆装作业。在建模过程中,各部分的配合公差都按照实际装机要求设定,瓷体和金属壳体之间的压装过盈量、中心电极和瓷体的密封配合都做了对应结构还原,能直接用于结构教学、装配模拟、点火系统匹配验证等场景。
