航空发动机涡轮排气端导流结构

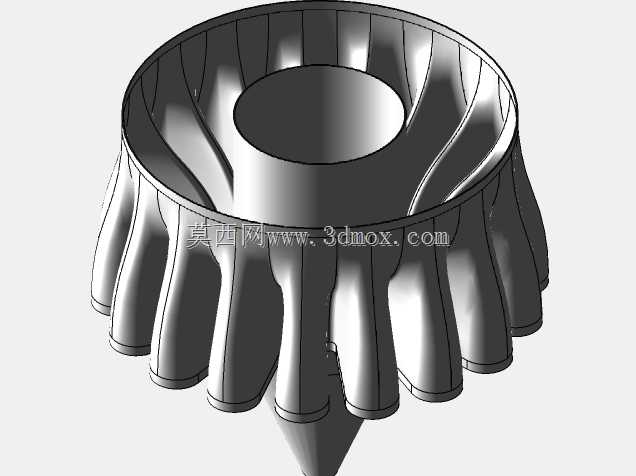

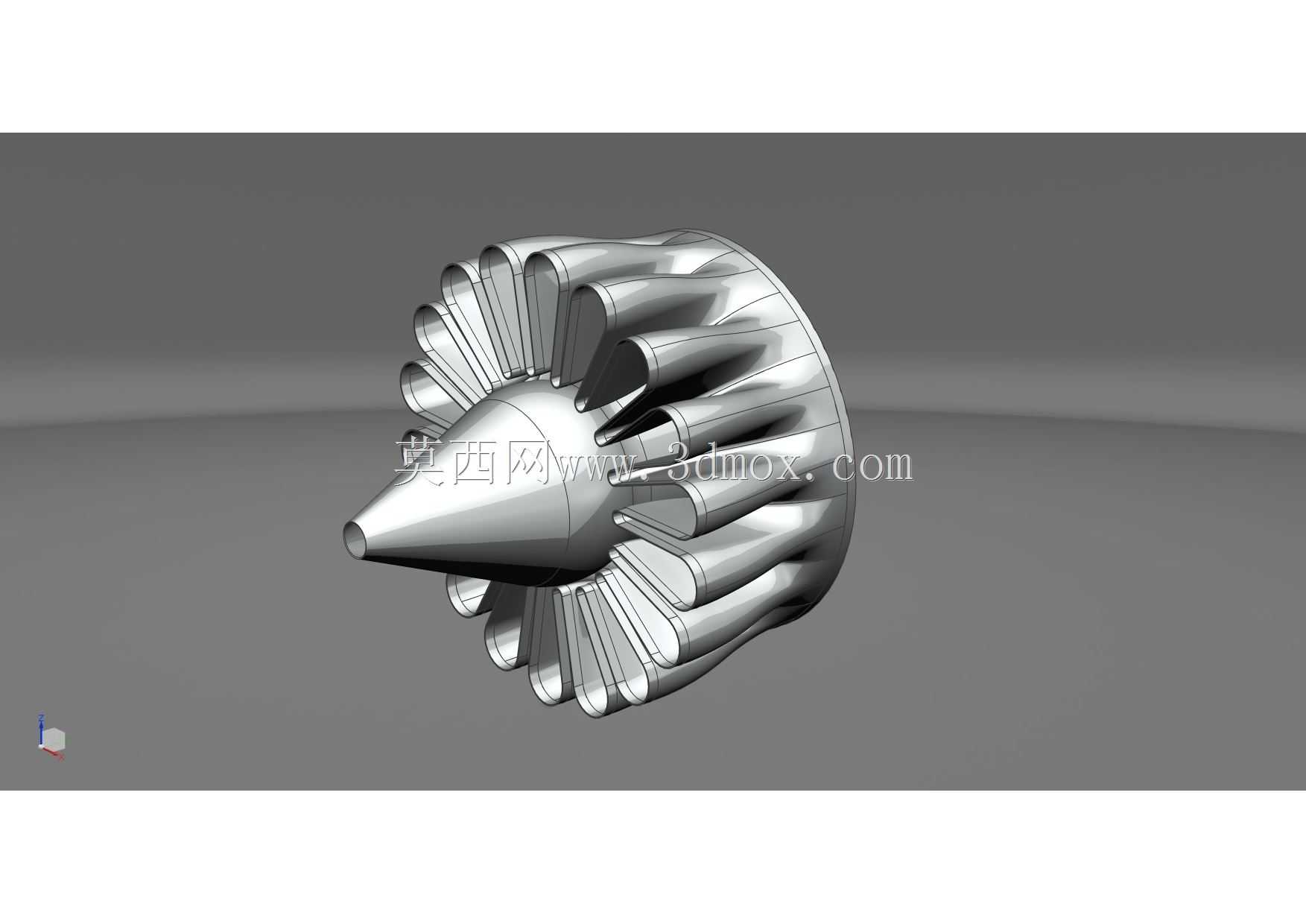

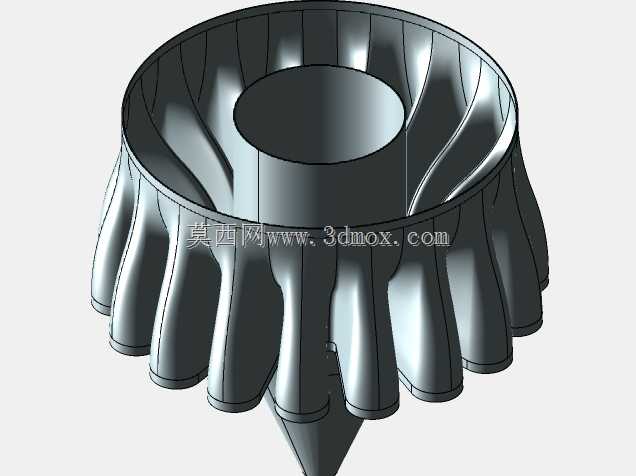

该结构为涡轮动力单元排气端的核心导流整流部件，主要应用于中小型航空涡轮发动机、微型燃气轮机以及工业辅助涡轮动力装置的排气段，承担着将涡轮做功后的高温高压燃气有序导出、调整排气流场均匀度、降低排气紊流损失的核心作用。在实际装机场景中，该部件安装于涡轮末级叶片后方、排气喷管之前的过渡段，前端锥头正对涡轮转子出口中心，周向排布的曲面叶片与外机匣、内锥壁共同构成收敛式排气流道，能够将涡轮出口带有残余旋流的燃气沿轴向梳理规整，减少气流在排气段的涡流损耗，同时可降低排气喷流的径向脉动，提升动力单元的整体推进效率或输出功转化效率。从设计逻辑来看，前端整流锥采用大长细比圆滑过渡构型，锥面曲率经过多轮流场仿真迭代，避免气流在锥面产生附面层分离，锥头圆弧半径匹配涡轮出口中心的低速滞止区尺寸，能够打散中心区域的涡流堆积；周向均匀排布的叶片采用变截面扭向设计，叶型从根部到尖部的安装角逐步调整，刚好抵消涡轮末级出口气流的残余切向速度，让气流尽可能沿轴向流出，叶片的型面厚度沿气流方向逐步收窄，兼顾结构强度与流道通流面积的平滑过渡，叶片根部与内锥、尖部与外连接环采用一体化圆弧过渡，减少应力集中的同时避免流道内出现突兀的凸起扰流。在安装边界层面，该部件后端的环形连接边设置有均匀分布的安装定位止口，可与排气喷管的前端法兰直接对接，安装同轴度公差控制在0.02mm以内，避免流道错位产生台阶扰流；整体径向尺寸匹配对应排量涡轮单元的排气通径，轴向长度控制在排气过渡段的预留安装空间内，不会与后方的喷管调节结构、加力燃烧室组件（如有）产生运动干涉。结构选材上适配高温排气工况，建模过程中预留了热膨胀补偿间隙，周向叶片的排布间距经过动平衡校核，整体组件装配后无需额外做大幅动平衡调整即可满足涡轮转子高转速工况下的振动要求，叶片之间的流道宽度经过通流能力核算，可保证额定工况下排气背压维持在设计区间内，不会因流道过窄造成排气不畅、涡轮前温度超标的问题。在地面燃气轮机应用场景中，该结构还可搭配排气引射段使用，梳理后的轴向排气能够提升引射系数，增强机组的散热降温效果；在航空模型、小型无人机动力场景中，该结构的轻量化设计可有效降低尾部重量，优化整机重心分布，同时规整后的排气流可减少对尾部飞控传感器的气流干扰。
