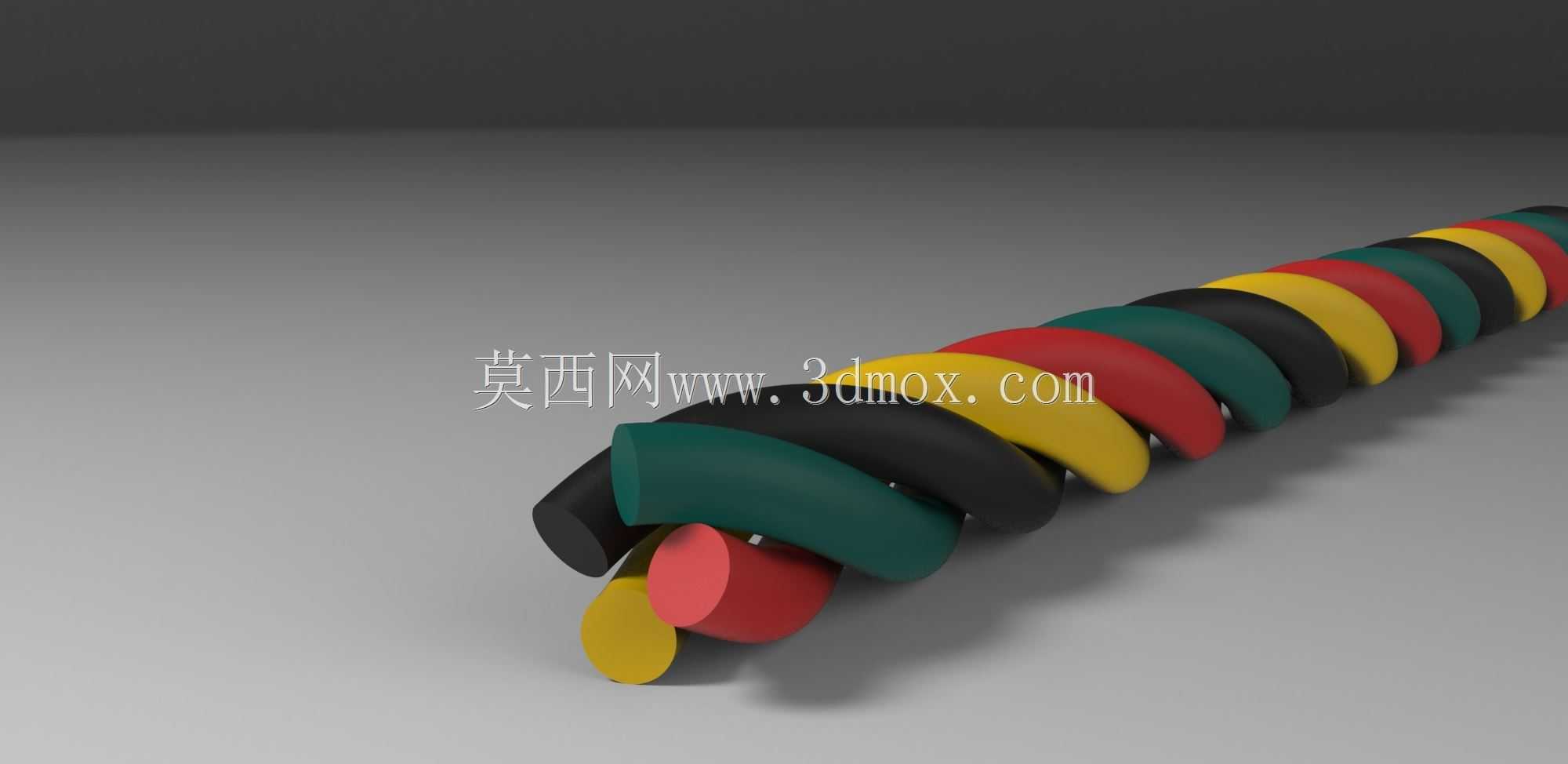

多色绞合多芯控制线缆结构设计

这款多芯绞合线缆的结构设计，核心围绕电气柜内部布线、设备动力与信号混合传输场景的实际需求展开。在工业现场的布线作业中，多芯绞合结构首先解决的是多回路并行敷设时的电磁干扰问题，不同颜色的线芯对应不同回路，既方便装配阶段的线序核对，也能降低后期运维排查的出错概率。从结构设计逻辑来看，线芯采用对称绞合节距排布，绞合过程中每根线芯的张力保持一致，避免单根线芯受拉应力过大导致后期断芯，外层的分段式防护结构采用耐磨绝缘材质，既可以耐受设备运行过程中的往复弯折，也能抵御工业环境中的油污、粉尘侵蚀，适配设备拖链内部的长期往复运动场景。在安装边界层面，这款绞合线缆的整体外径控制在常规穿线软管的适配范围内，端头剥线时每根线芯的绝缘层剥离长度可匹配通用冷压端子的压接尺寸，不需要额外定制特殊规格的连接配件。线芯的绞合节距经过反复调整，既保证线缆整体的柔软度，方便现场布线时的弯折走位，也不会因为节距过小导致线芯之间挤压变形，影响长期通电的载流稳定性。在设备内部的布线场景中，这类多芯绞合线缆常被用于控制柜到执行端的信号与低压动力混合传输，不同颜色的线芯可分别对应电源正负极、信号输入、信号输出、接地等不同回路，装配时不需要额外对线芯做标识套，就能快速完成接线作业，大幅提升现场装配的效率。防护层的分段式结构设计，还能在局部出现磨损时快速定位损伤位置，不需要整段更换线缆，降低运维成本。建模过程中对线芯的绞合路径做了连续曲率处理，避免出现硬弯折点，还原真实线缆生产过程中的绞合工艺特征，每根线芯的截面保持正圆形，绝缘层厚度均匀，符合低压线缆的绝缘安全要求，整体结构可直接用于设备布线的干涉检查、装配模拟，提前预判布线过程中可能出现的穿线受阻、弯折半径不足等问题。
