桌面级3D打印小型风力发电装置结构

这款小型风力发电结构的设计，最初是面向桌面科普展示、小型户外离网供电场景开发的，整体结构完全适配熔融沉积成型3D打印工艺，不需要额外的支撑结构就能完成全部非金属部件的打印制作，大幅降低了个人爱好者、教学场景的制作门槛。从实际使用场景来看，这类小型风力装置既可以作为中小学新能源科普教学的实操教具，让学习者直观理解风能转化为电能的机械传动逻辑，也可以搭配小型储能模块，为户外露营的低功耗传感设备、庭院装饰照明提供补充电力，不需要复杂的布线施工，依靠自然风力就能实现持续供电。

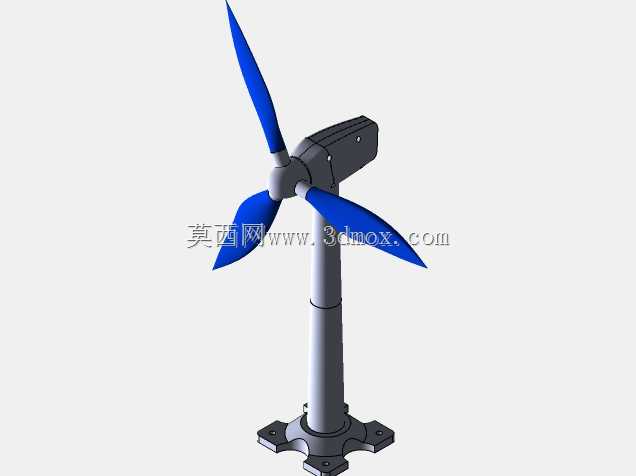

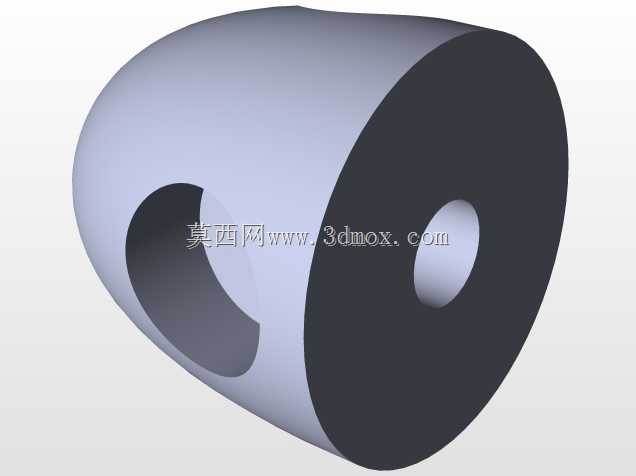

结构设计上，三叶片的布局经过了气动效率与打印难度的平衡，叶片采用对称翼型的简化设计，既保证了低风速下的启动性能，又避免了复杂曲面带来的打印翘曲问题，叶片与轮毂的连接采用卡扣式结构，不需要额外粘接就能完成装配，后期如果叶片出现损坏也可以单独更换，降低维护成本。主机舱内部预留了标准微型发电机的安装位，适配市面常见的小型直流发电机，传动部分没有设计复杂的增速齿轮结构，直接将叶片转轴与发电机输入轴连接，减少了传动环节的能量损耗，也降低了装配调试的难度，即使是没有机械装配经验的爱好者，也能按照结构对位完成整机组装。

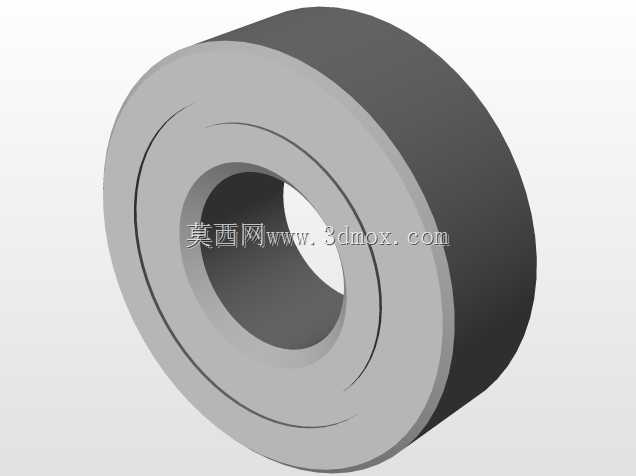

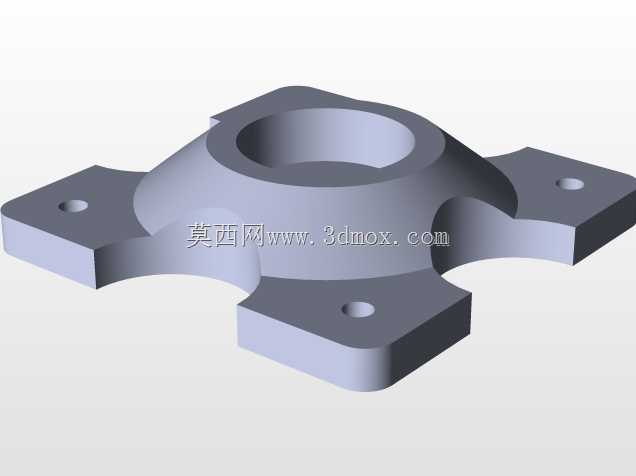

安装底座采用了带安装孔的法兰式结构，四个固定孔均匀分布在底座四角，可以直接通过自攻螺丝固定在木质平台、金属支架或者户外墙面，安装边界的适配性很强，不需要定制专用的安装支架。立柱部分采用分段式套接设计，既可以根据使用场景调整整体高度，也能在打印时适配不同打印尺寸的桌面级3D打印机，不需要大尺寸打印设备就能完成全部部件制作。整机的转动部件都预留了标准微型轴承的安装位，用户只需要采购对应尺寸的标准轴承和旋转叶片配件，就能完成整机组装，不需要额外定制非标五金件，所有用到的紧固件、轴承都是市面通用的标准件，采购成本很低。

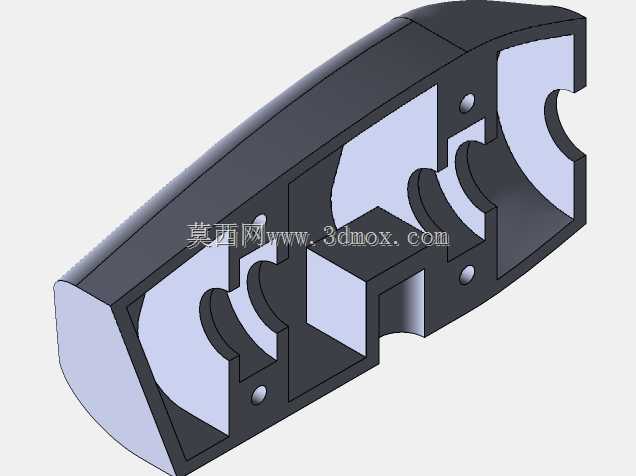

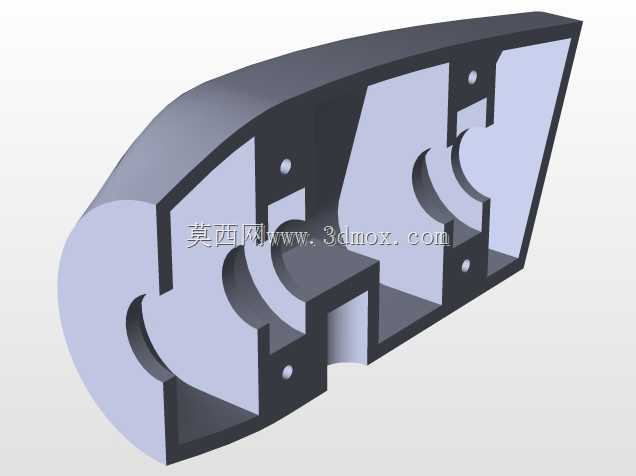

从实际打印测试的效果来看，所有部件的壁厚都设置在2mm以上，既保证了结构强度，又不会因为壁厚过大导致打印时间过长、耗材浪费，叶片部分的填充率设置在30%就能满足日常使用的强度需求，即使在户外遇到阵风天气，也不会出现叶片断裂、结构变形的问题。主机舱的外壳采用上下扣合的结构，内部预留了走线槽位，发电机的输出线可以顺着中空的立柱直接引到底座位置，避免线材外露被风力拉扯损坏，也让整机的外观更加整洁。
