立式切向进气过滤旋流器结构设计

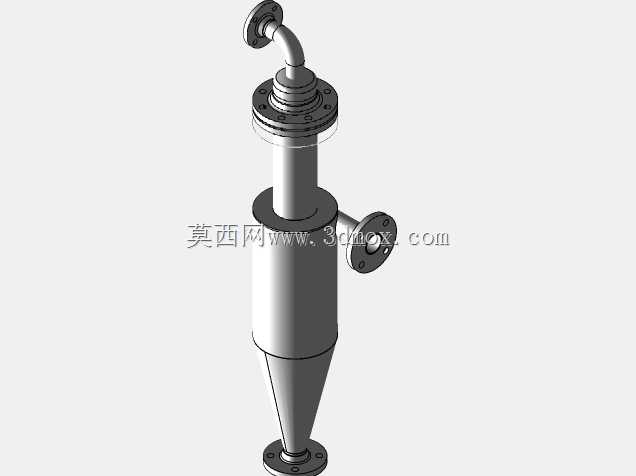

在粉体输送尾气处理、车间含尘气体预处理、小型锅炉烟气初滤这类工况里，经常会遇到含尘浓度波动大、杂质颗粒硬度偏高的场景，常规滤网式过滤器很容易出现滤网堵塞、磨穿的问题，维护频次高到会打乱连续生产节奏，这种切向进气的立式旋流过滤装置，就是针对这类痛点设计的无滤材分离部件。从结构逻辑上看，设计时优先考虑了流场的稳定性，筒体段采用直筒加锥段的组合结构，含尘气体从筒体侧部的切向接口进入后，会顺着筒壁形成稳定的旋转流场，密度远大于气体的固体杂质会在离心力作用下被甩向筒壁，顺着锥段内壁滑落到底部的排料接口，净化后的气体则从筒体顶部的中心排气接口引出，整个分离过程没有易损过滤元件，只要控制好进出口的流速匹配，就能长期稳定运行，日常维护仅需定期清理底部集尘段的积料即可。做三维结构设计的时候，特意把三个连接接口都做成了标准法兰结构，侧部进气口、顶部排气口、底部排料口的法兰端面都做了同轴度与平行度公差约束，安装时不需要额外做适配转接，直接和现场工艺管道配对法兰对接就能完成装配，能大幅减少现场安装的调整工作量。筒体与上盖的连接采用快开法兰压接结构，法兰面预留了密封件安装槽，需要检查内部流道磨损情况的时候，拆开法兰连接就能直接接触筒体内壁，不需要整体切割或破坏管路。尺寸边界上，整体立式安装的重心落在底部排料口的法兰轴线上，安装时只要保证底部法兰的水平度，设备运行时的振动幅度就能控制在很低的范围，不需要额外做复杂的支撑机架，侧面进气接口的伸出长度控制在合理范围，不会和周边并行管道产生安装干涉，顶部排气口的弯管转向角度经过流场仿真优化，避免排气段出现紊流导致已分离的细颗粒被二次卷吸带出。这类旋流装置可以单独作为初级过滤单元使用，也可以多台并联组合处理大风量含尘气体，对10微米以上的固体颗粒分离效率能满足大部分工业场景的预处理要求，后续如果需要更高精度的净化，也可以在排气口后端串联精滤装置，能大幅延长后端精滤元件的更换周期。设计时还特意对锥段的锥角做了反复调整，避免锥角过小导致设备整体高度过高，或是锥角过大导致颗粒在锥段内壁出现架桥堵塞的问题，内壁所有转角位置都做了圆弧过渡处理，减少含尘气流对壁面的冲蚀磨损，延长设备的实际使用寿命。
