伽马型双缸斯特林动力装置结构模型

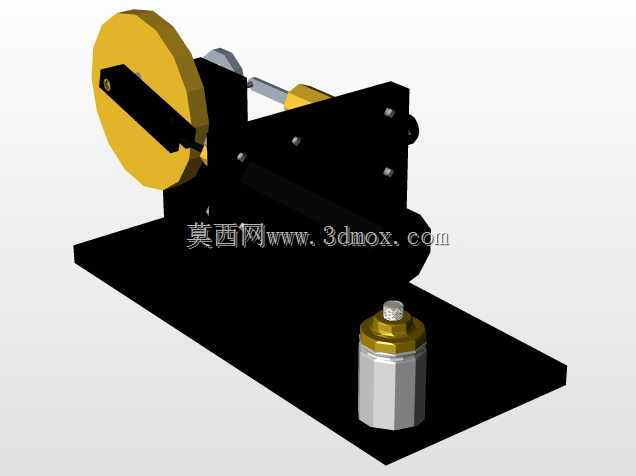

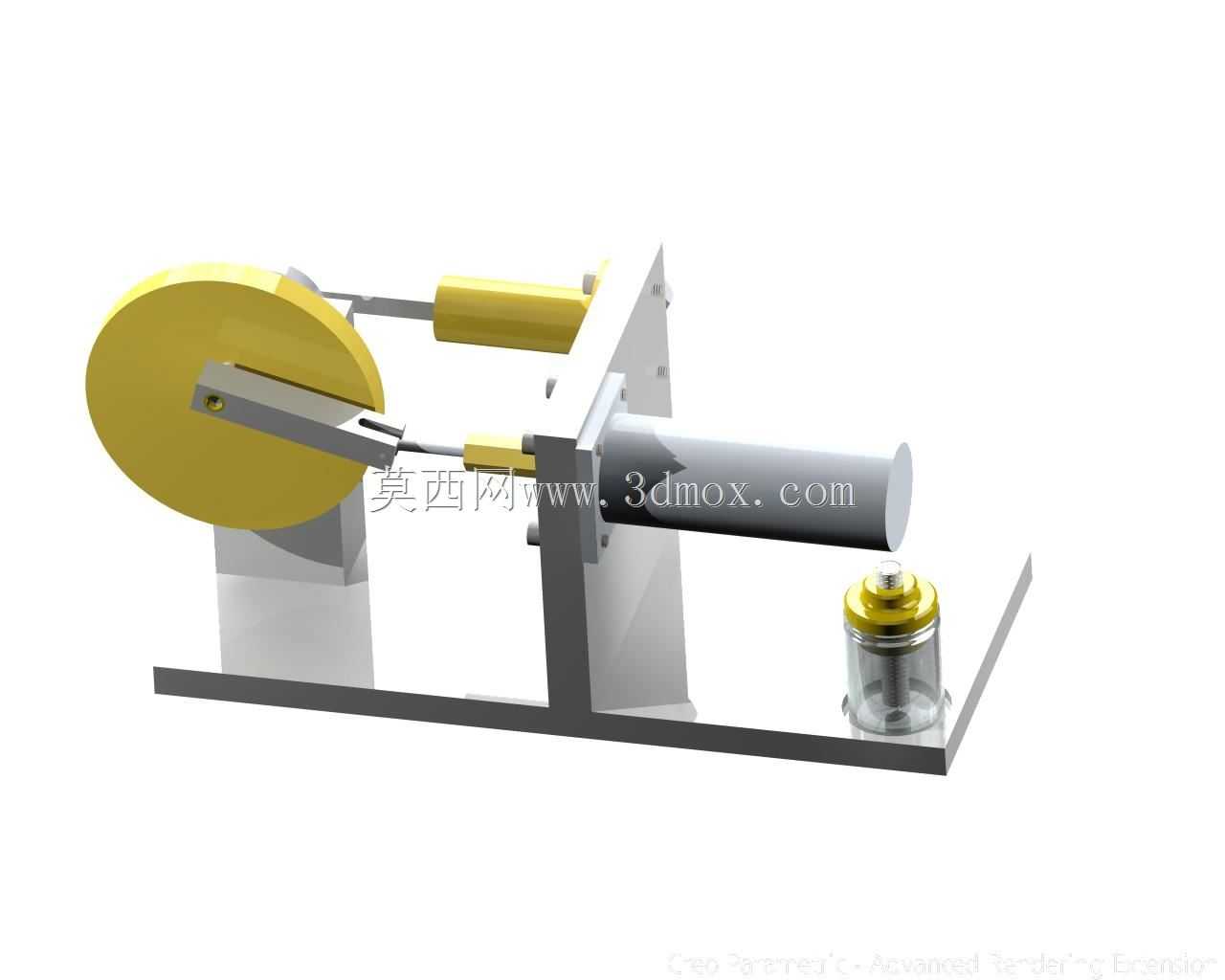

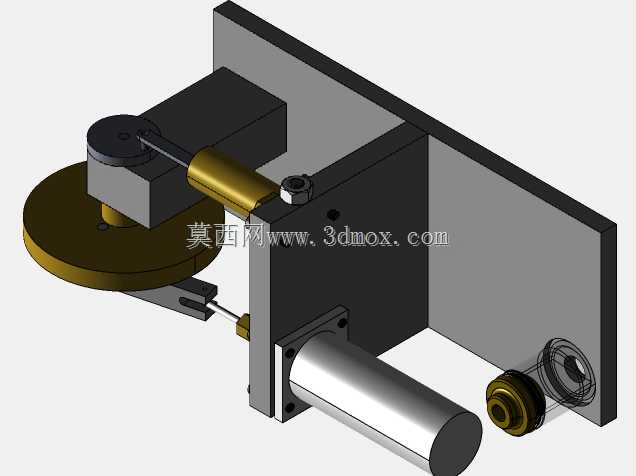

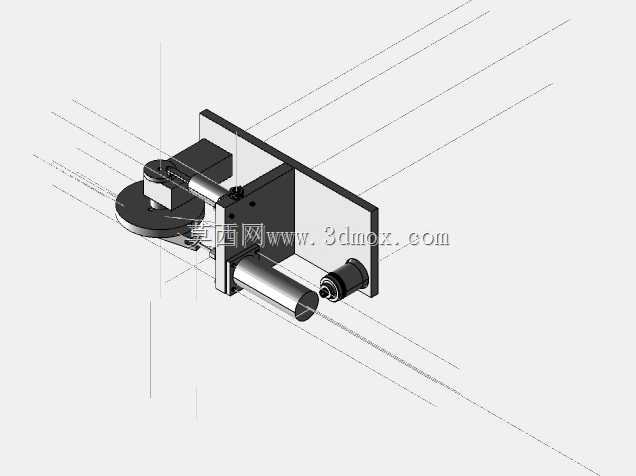

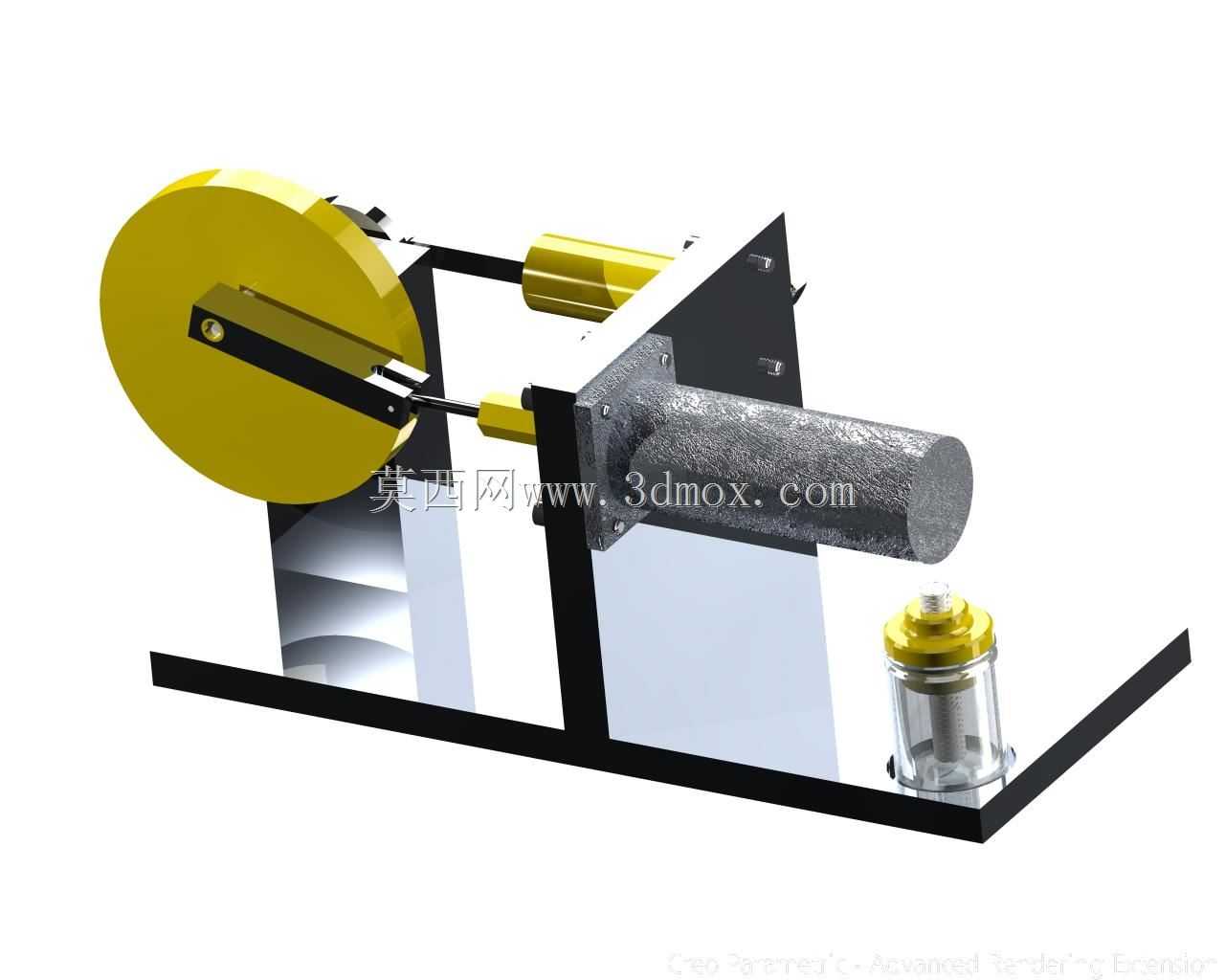

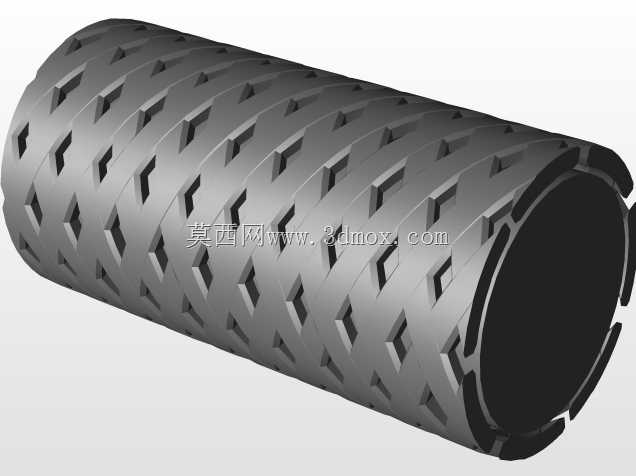

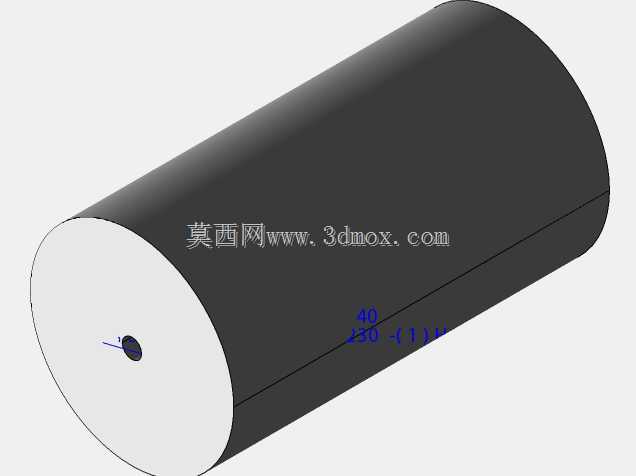

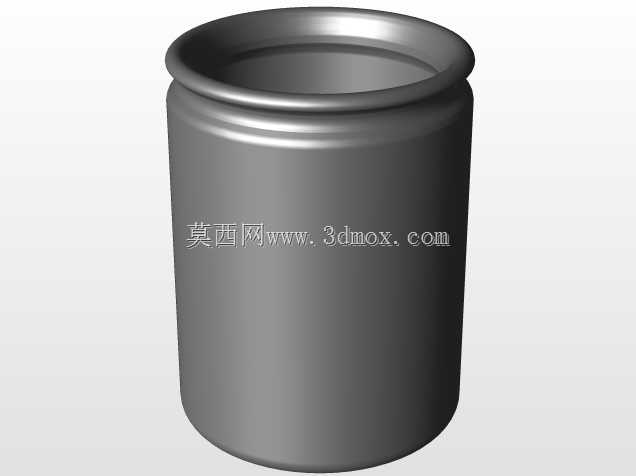

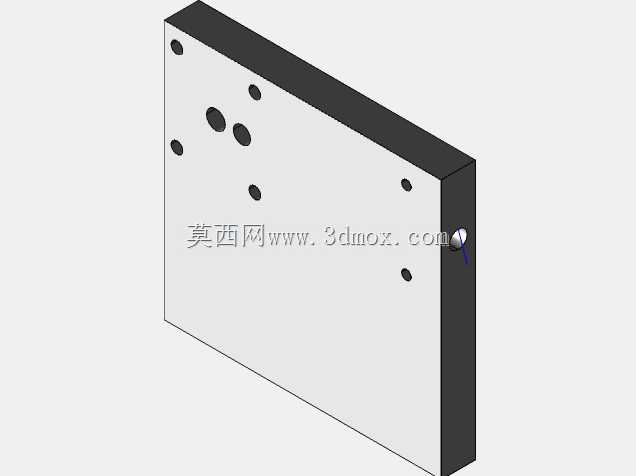

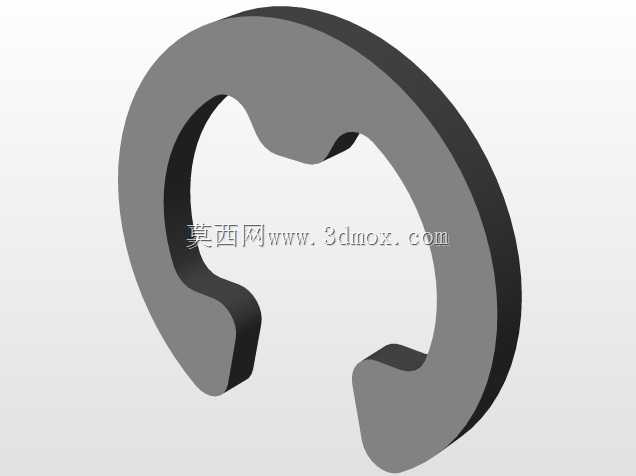

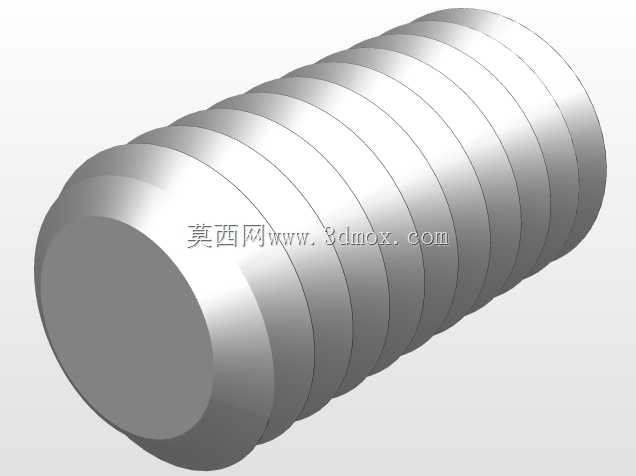

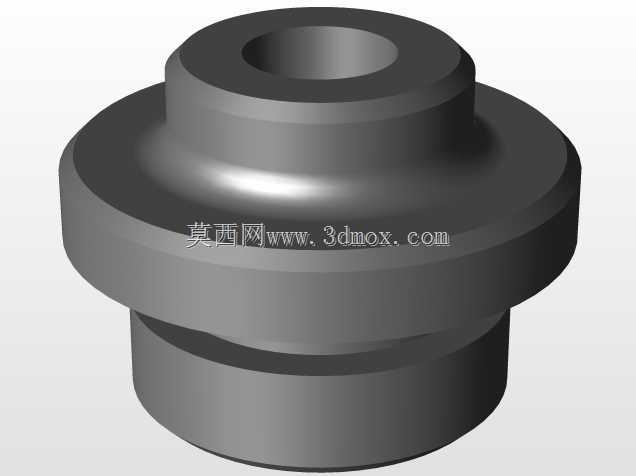

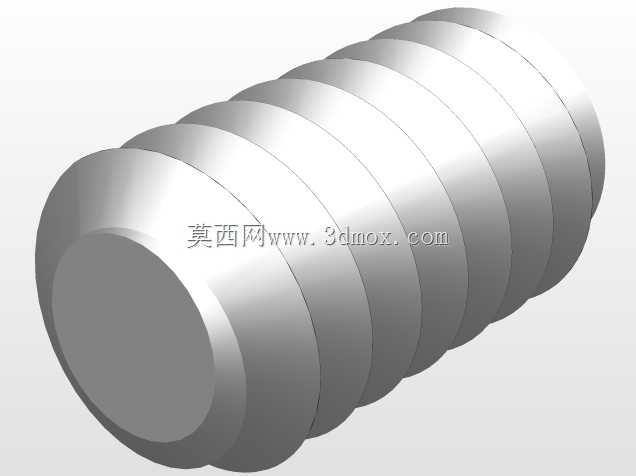

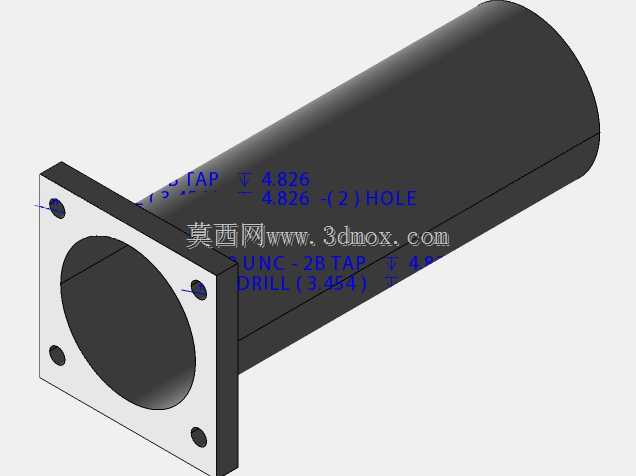

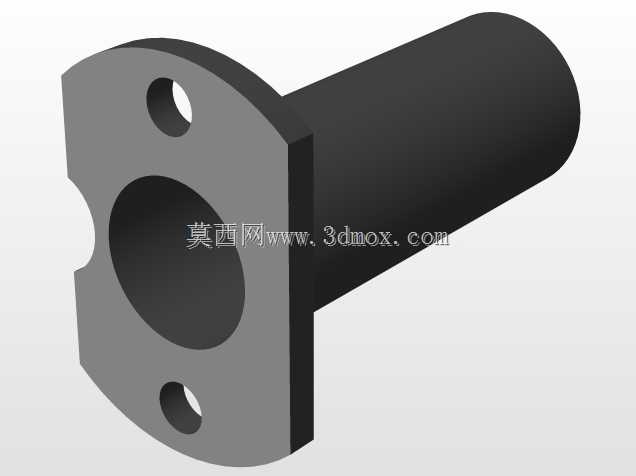

这套伽马构型斯特林动力装置的三维结构，完整还原了外燃式热力循环设备的核心传动与配气逻辑，在教学演示、小型动力原型验证、科普展品开发场景中有着很高的参考价值。不同于常见的阿尔法、贝塔构型斯特林装置，伽马结构将动力缸与配气缸独立布置，对加工精度的容忍度更高，更适合手工试制、教学实验场景下的装配调试，也能让学习者更清晰地观察到配气活塞与动力活塞的相位差配合逻辑。从结构设计逻辑来看，模型采用立式L型安装支架作为承载基体，所有运动部件均固定在同一安装基准面上，有效控制了多轴传动的同轴度误差，支架底部预留了平整安装面，可直接固定在实验台架或展示底座上，安装边界清晰，不需要额外设计转接结构即可完成台架固定。传动端采用曲柄飞轮结构，大直径飞轮既承担了储能稳速的作用，让曲轴能够平稳越过止点完成连续循环，也通过偏心曲柄结构分别连接动力缸连杆与配气缸连杆，精准控制两个活塞的90度相位差，保证热力循环的配气正时准确。两个卧式布置的气缸分别承担动力输出与气体置换功能，配气缸负责将冷热端的工质进行往复推送，动力缸则依靠工质受热膨胀、遇冷收缩的压力差输出往复动力，整套结构没有复杂的配气机构，运动部件数量少，运行可靠性高。模型还还原了外置加热端的小容积燃烧室结构，可通过小型热源对热端进行持续加热，冷端依靠自然散热即可建立足够的温度差驱动装置运转，不需要额外配备复杂的冷却管路。在实际应用层面，这类小型伽马斯特林装置常被用于高校工程热物理专业的循环原理演示，也可作为小型低温差发电项目的动力原型，部分低功率版本还可作为科普展品直观展示外燃机的工作过程。整套结构的运动副均做了简化设计，连杆与活塞、曲柄的连接均采用铰接结构，装配逻辑清晰，建模过程中严格遵循实际零件的装配干涉检查，所有运动部件在全行程内无卡滞、无干涉，能够完整模拟从加热启动到连续运转的全部动作过程，对于从事小型动力装置开发、热力实验设备设计的从业者来说，可直接作为结构参考进行原型优化，也可用于拆解学习外燃机的配气与传动匹配逻辑。
