船用立式单缸蒸汽动力装置结构

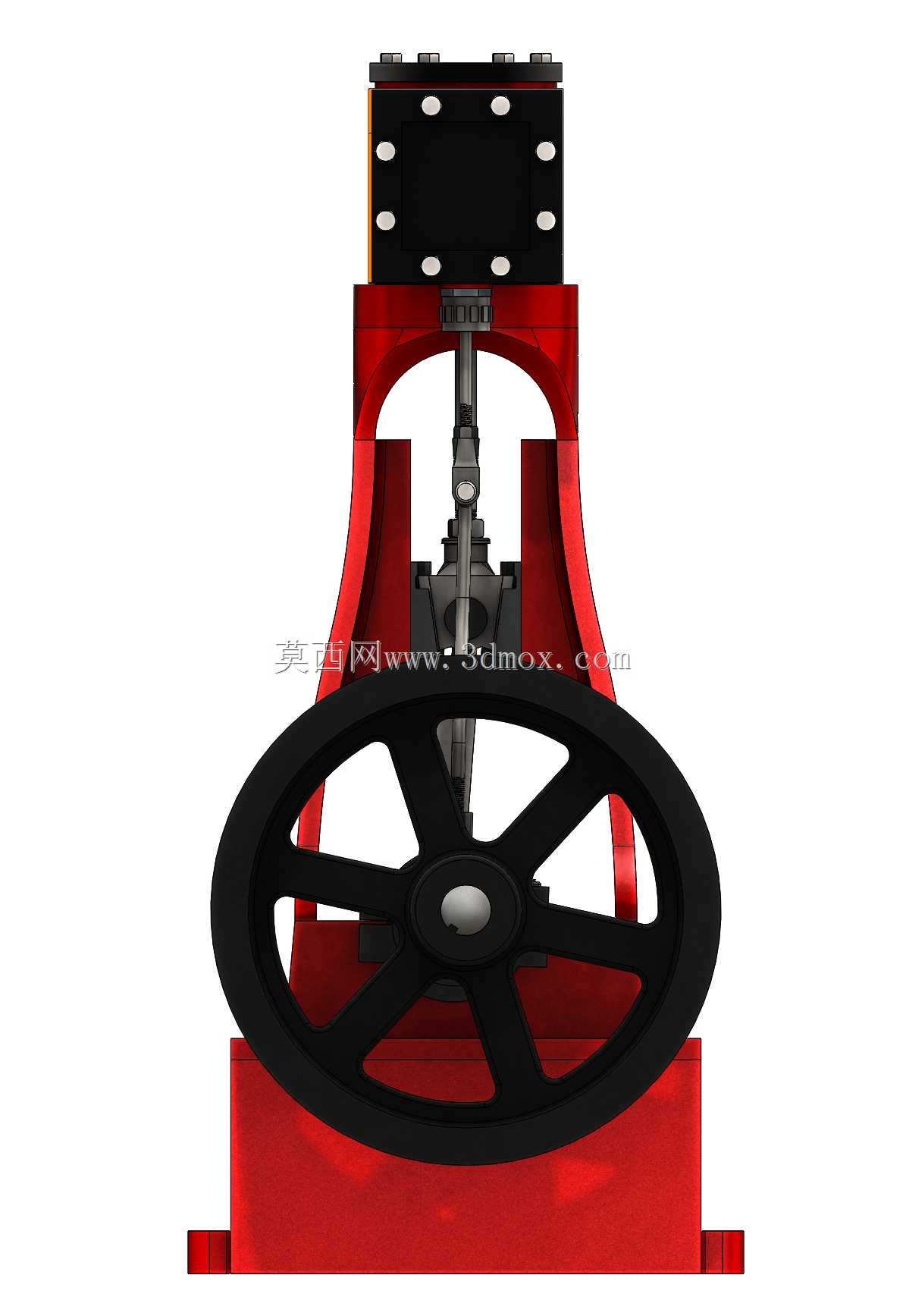

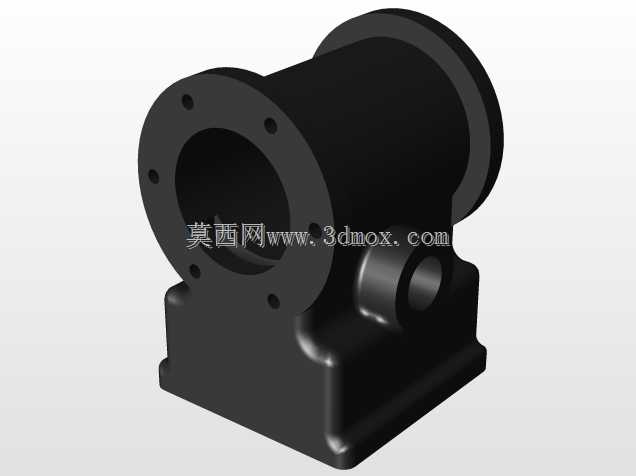

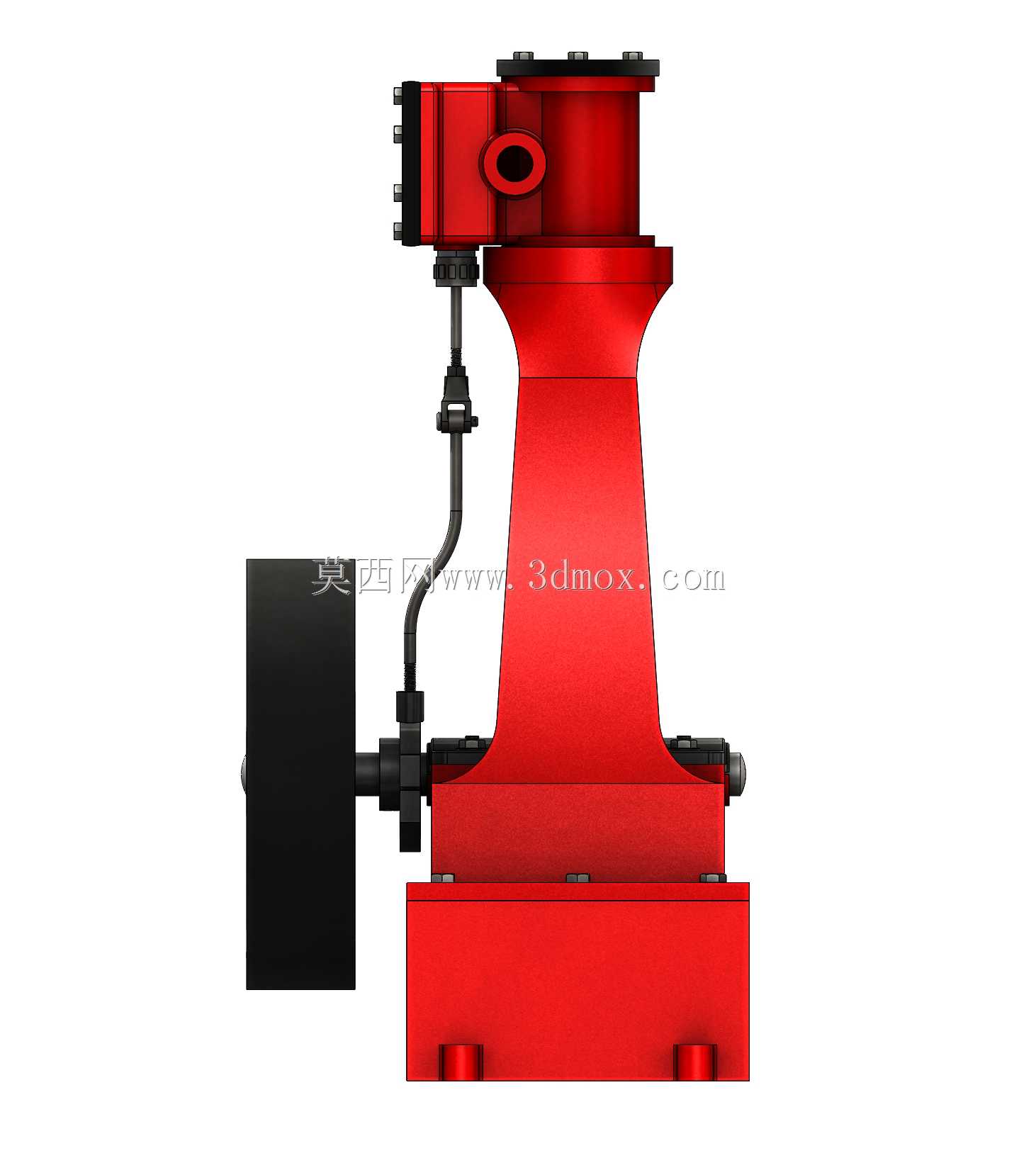

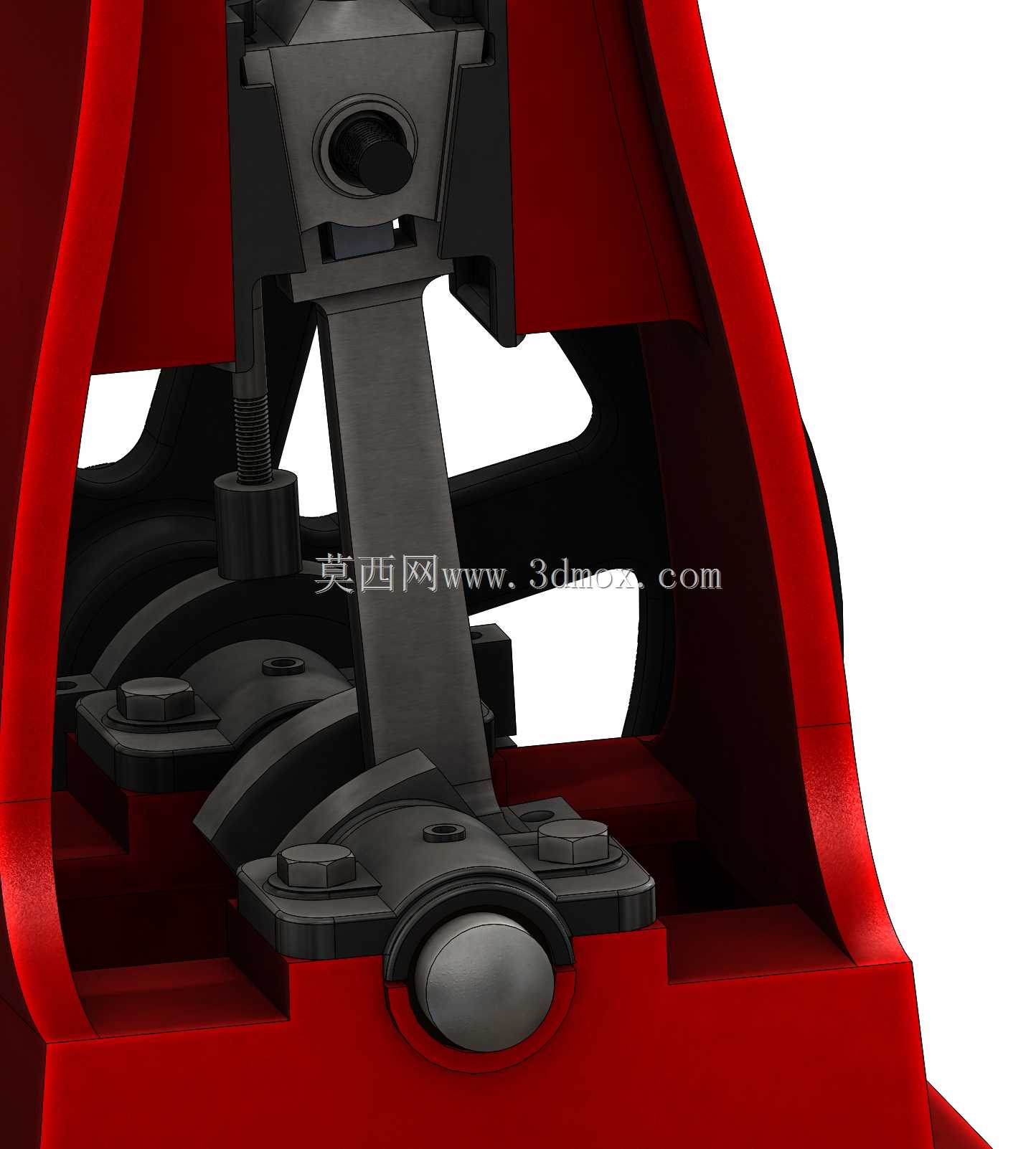

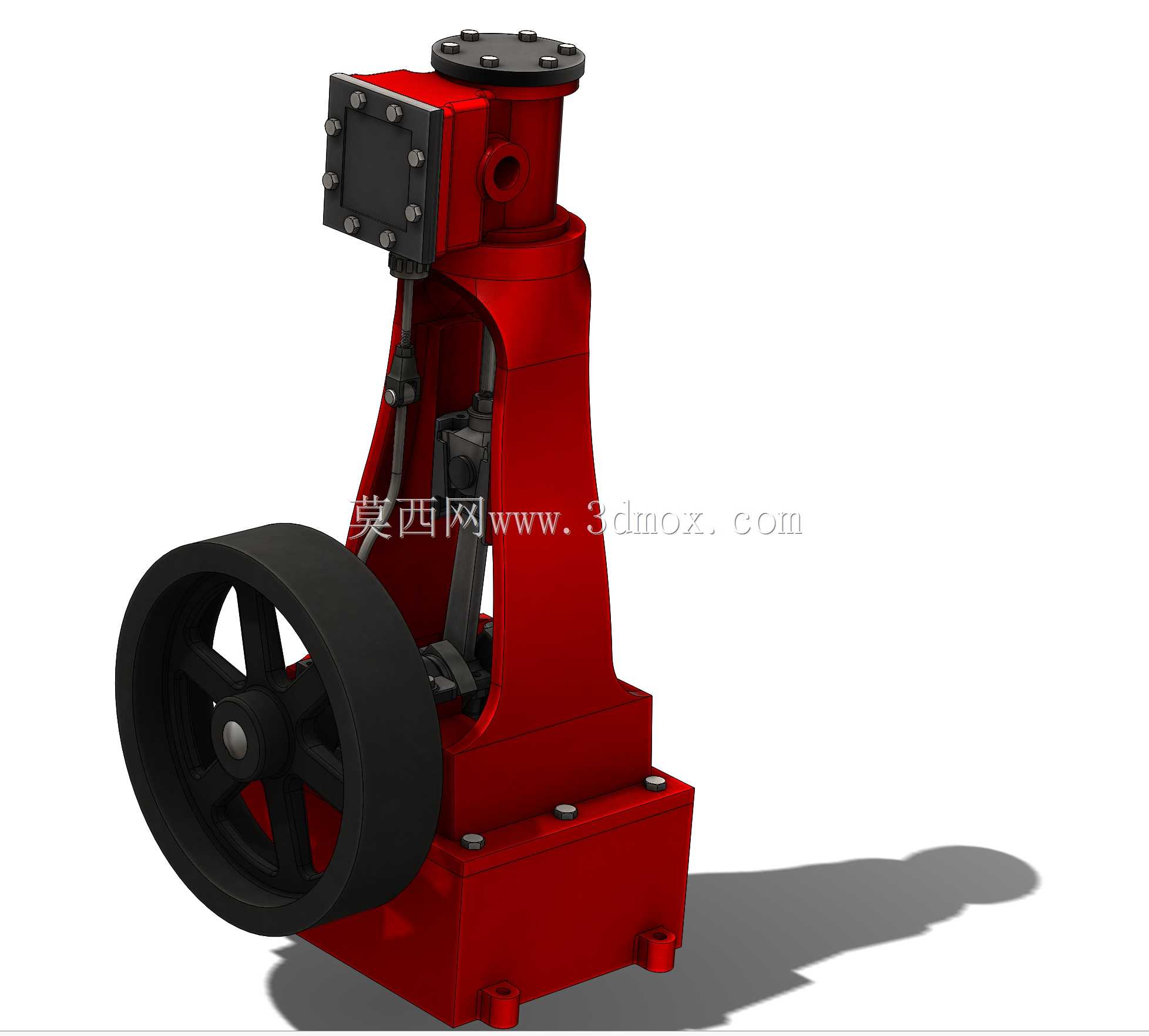

这款立式单缸往复式蒸汽动力结构，主要适配小型内河船舶、作业艇的辅助动力输出场景，也可作为船舶教学演示、轮机结构实训的具象参考载体，在早期内河航运的小型船舶中，这类结构常作为主推进动力或者辅机动力源，为船舶航行、船上小型作业设备提供动力输出。从实际功能逻辑来看，该结构依靠高压蒸汽进入气缸后推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转化为飞轮的旋转运动，最终通过飞轮端的动力输出接口传递扭矩，带动螺旋桨或者船上的作业负载运转，气缸侧部的阀组结构负责控制蒸汽的进排时序，保证活塞往复运动的循环连续性，侧置的连杆传动结构做了外露式设计，既方便日常运维时的检查调整，也能减少封闭壳体带来的额外重量，适配船舶对设备自重控制的要求。设计层面优先考虑了船载场景的安装稳定性，底部采用一体化铸造的矩形安装基座，基座上预留了四个对称布置的螺栓固定孔，安装时可直接通过螺栓将整机固定在船舶机舱的设备安装基座上，不需要额外制作复杂的转接支架，基座的重心做了下沉设计，能降低船舶航行颠簸时整机的振动幅度，减少运行过程中的共振问题。整机的立式布局大幅压缩了横向安装占用空间，适配小型船舶机舱狭窄的布置条件，气缸与曲轴箱采用一体化铸造成型的结构，减少了连接密封面的数量，降低船载高湿高盐环境下的蒸汽泄漏风险，侧面的方形阀组安装座采用多螺栓均匀紧固的结构，保证阀组与气缸体连接的密封性，同时也方便后续对配气结构进行检修调整。外露的大直径飞轮除了储存动能保证运转平稳性之外，轮辐采用镂空式结构，在保证转动惯量满足要求的前提下尽可能降低自重，减少材料消耗的同时也降低了整机的总重量，飞轮的安装轴端做了标准化的轴径设计，可直接匹配常规的船用联轴器，不需要额外定制转接零件。从安装边界来看，整机横向最大尺寸为飞轮的外径尺寸，纵向尺寸从基座前端到气缸后端的距离适配小型船舶机舱的常规设备安装间距，竖向高度从基座底面到气缸顶部法兰的尺寸，预留了机舱顶部蒸汽管路连接的操作空间，气缸顶部的法兰结构可直接对接船用蒸汽管路，安装时不需要对管路做大幅度的改向调整，侧面的管路接口预留位置也匹配常规船用蒸汽辅机的管路布置逻辑，能减少现场安装的管路改造工作量。结构上所有连接螺栓的规格都做了统一化选型，尽可能减少船载运维时的备件储备种类，日常检查时只需要关注关键连接点的紧固状态、配气机构的动作间隙即可，不需要复杂的专用维护工具，适配船舶航行途中运维条件有限的实际情况。
