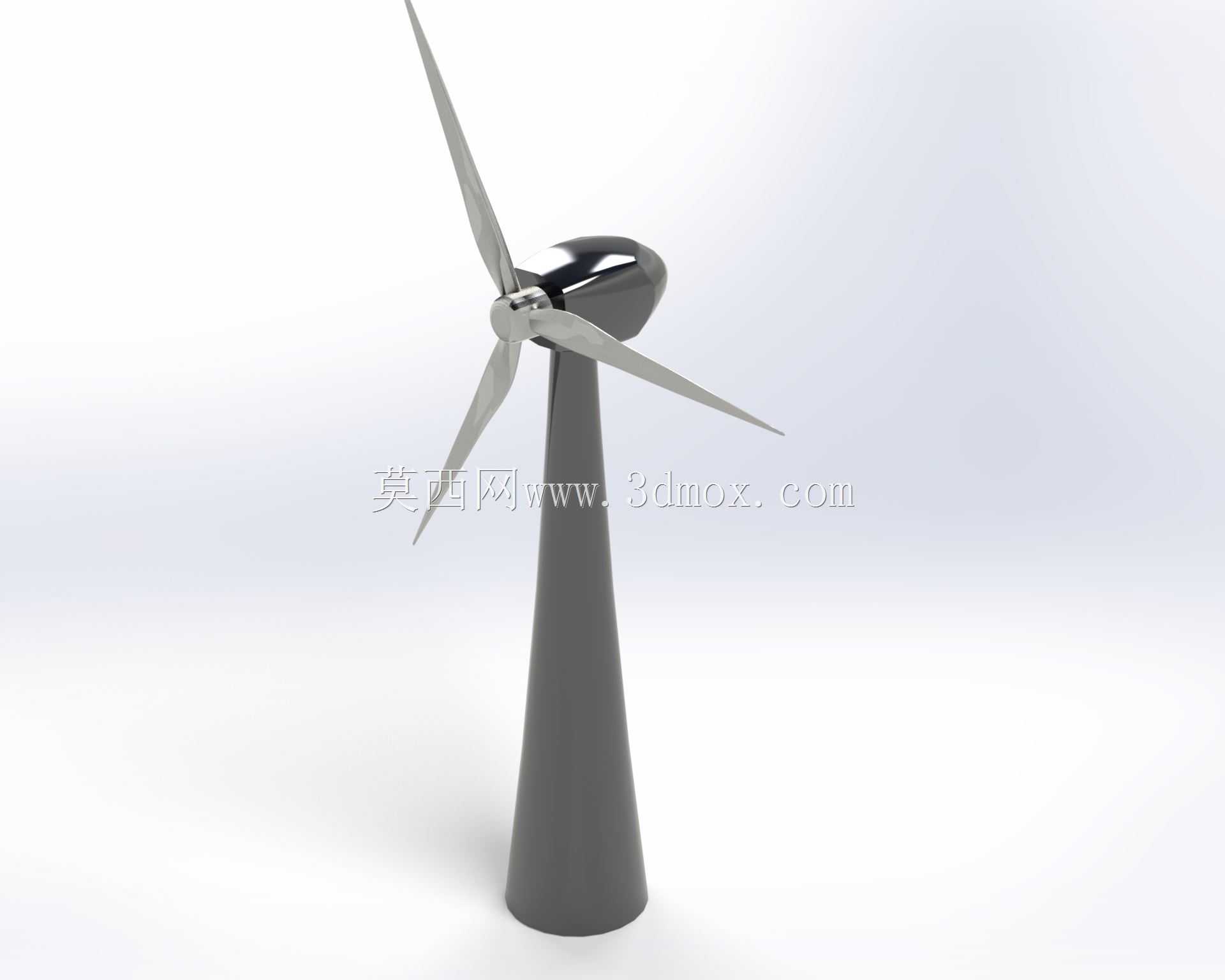

小型三叶片水平轴风力涡轮发电装置

这款小型水平轴风力涡轮装置，主要面向分布式离网供电场景设计，可适配海岛值守站点、偏远牧区散户供电、野外监测基站补能、景区景观照明配套等多种应用场景，能够在年均风速3m/s以上的区域稳定捕获风能，将空气动能转化为电能输出，搭配储能模块即可实现无外接电网场景下的持续供电。从结构设计逻辑来看，整体采用上风向三叶片布局，这种布局经过长期工程验证，相比双叶片结构运行动平衡更易控制，相比多叶片结构启动风速更低、高速段风能利用效率更优，叶片翼型选用低速高升阻比的曲面构型，在建模过程中通过曲面连续曲率调整，保证叶片从叶根到叶尖的弦长、扭角平滑过渡，叶根位置做加厚处理适配轮毂安装接口，叶尖做切尖修型降低高速旋转时的气动噪声与涡流损耗。塔筒部分采用圆锥台变截面结构，下粗上细的构型既可以降低底部安装面的连接应力，也能减少塔架自身的风阻载荷，塔筒顶部的机舱罩采用流线型曲面设计，能够引导来流平滑通过机舱区域，避免气流在机舱尾部形成紊流干扰风轮的入流状态。在安装边界设计上，底部法兰盘预留了均匀分布的螺栓连接孔位，可适配预制混凝土基础、钢结构支架等多种安装基座，安装时需要保证塔筒垂直度偏差不超过千分之三，避免长期运行中出现偏载疲劳损伤；风轮旋转平面与塔筒轴线保持固定间距，防止叶片变形时与塔筒发生剐蹭，叶片与机舱罩之间预留足够的转动间隙，满足变桨调节机构的运动空间需求。功能特性层面，该结构可适配主动偏航系统，能够根据风向传感器信号调整机舱朝向，保证风轮始终正对来流方向，最大化风能捕获效率，整体结构拆解后可分为叶片组件、轮毂总成、机舱传动舱、塔筒段、底部连接法兰五个主要模块，各模块之间采用标准化接口连接，方便现场组装与后期运维更换部件，建模过程中对各配合面的公差带做了预留，可直接对接后续的工程出图与样机加工环节，曲面建模过程中保证了所有外观面的G2连续，既满足气动性能要求，也能为后续的渲染、动画演示提供高精度的模型基础。
