小型垃圾焚烧处理成套装置结构设计

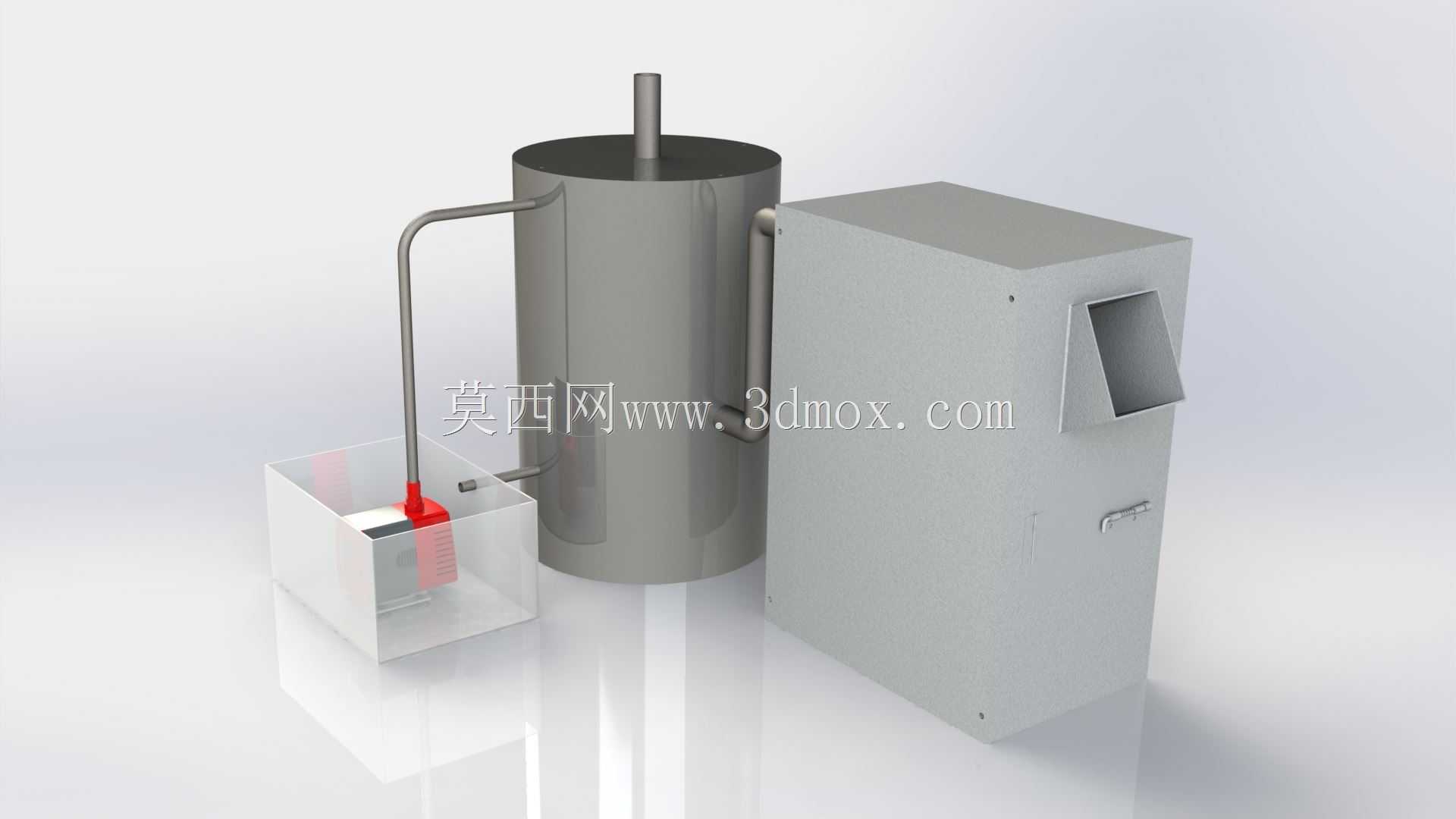

这套垃圾焚烧处理装置主要面向小型固废处置场景设计，可适配乡镇小型垃圾中转点、偏远厂区、野外作业营地等无集中垃圾收运体系的区域，完成日常有机固废的就地减量化处理，避免垃圾长期堆放产生的渗滤液污染、蚊虫滋生等问题。整套装置采用分体模块化布局，核心分为三个功能单元：立式圆柱形焚烧主腔体、方形烟气后处理箱体、前置液体净化槽，各单元通过金属管道连通，现场安装时仅需对接管道接口、固定地脚即可完成组装，无需复杂的现场焊接作业，适配无大型吊装设备的偏远作业场景。

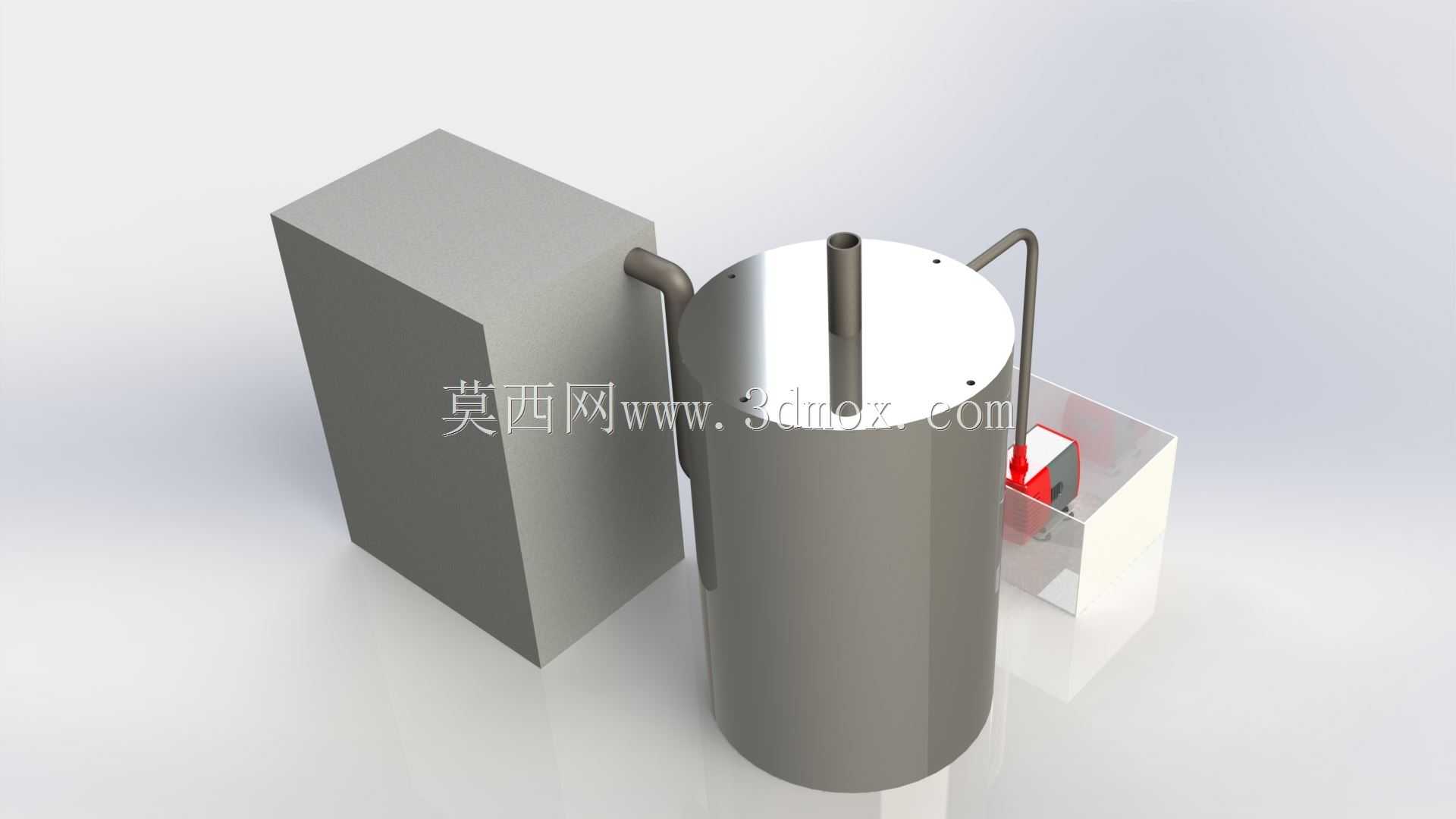

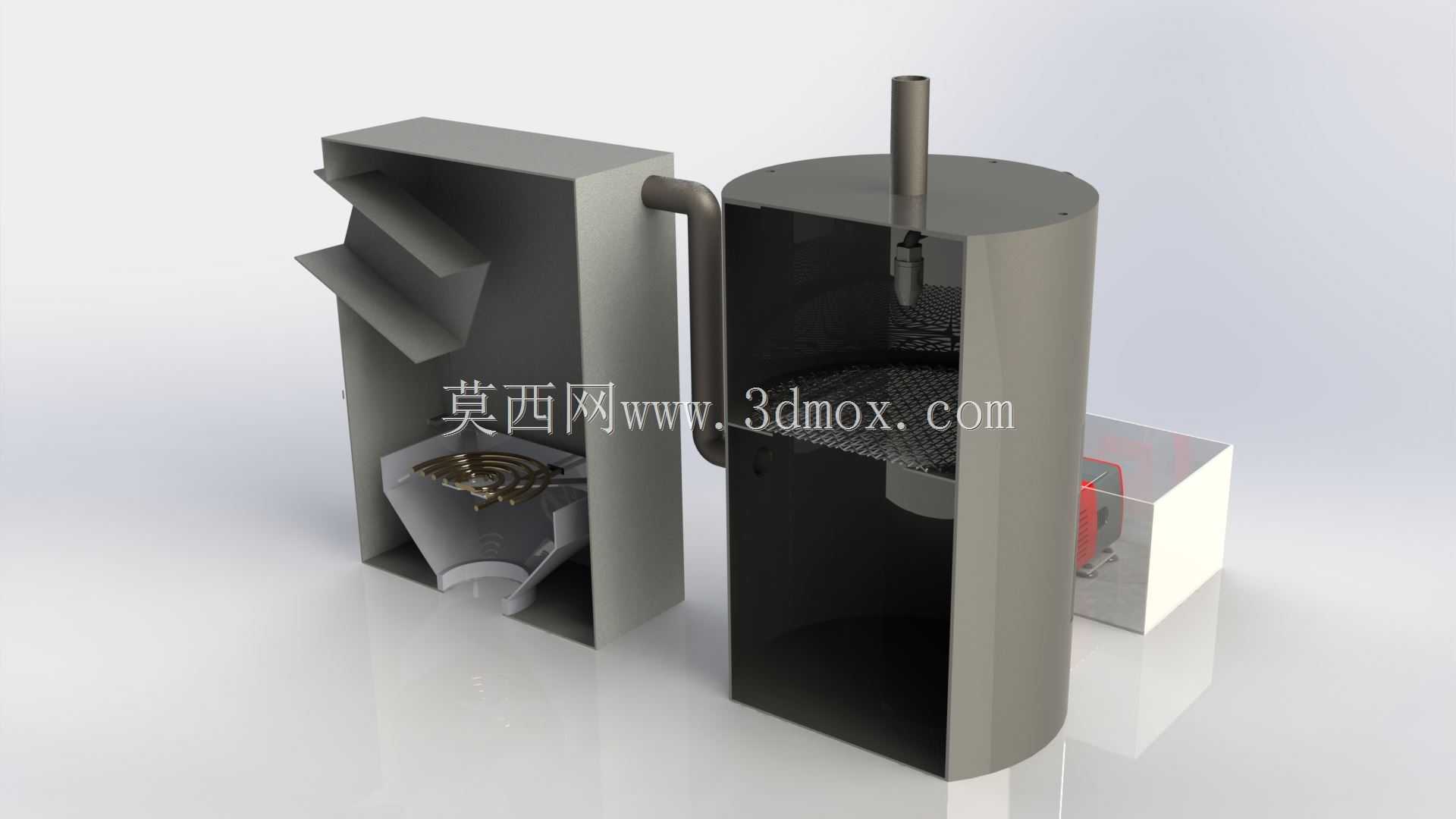

焚烧主腔体采用立式圆柱结构设计，顶部设置排烟管接口，侧面预留进料与检修口，圆柱构型可让内部燃烧区域的热场分布更均匀，减少局部热应力集中对炉体衬层的损耗，腔体底部预留灰斗清灰空间，日常运维时可直接从下部清灰口排出燃烧后的灰烬，无需进入炉内作业。与主腔体通过管道连接的方形箱体为烟气沉降与过滤单元，侧面设置倾斜的进料溜槽，可直接将待处理垃圾送入溜槽滑入焚烧腔，箱体内部预留多级滤板安装位，可根据处置垃圾的类型装填不同的吸附滤料，拦截烟气中的固体颗粒物，未完全燃烧的可燃颗粒可在箱体内二次沉降回流至燃烧区，降低不完全燃烧产生的污染物排放。

前置的透明方形槽体为烟气湿法净化单元，通过管道与烟气处理箱体连通，槽内可装填碱液或其他净化吸收液，经过初步过滤的烟气通入液体中，通过鼓泡接触吸收烟气中的酸性气态污染物，进一步降低排放烟气的污染物浓度，槽体顶部设置排气接口，处理达标后的烟气可通过外接管道高空排放。整套装置的管道连接位置均设置手动阀门，可根据运行工况调节各管路的烟气流量，控制炉内的供氧浓度，适配不同热值的垃圾处置需求，当处理含水率较高的生活垃圾时，可关小旁路阀门提升炉内温度，保证燃烧充分；处理干燥的纸质、木质废弃物时，可开大阀门增加烟气通量，避免炉内温度过高损坏衬层。

从安装边界来看，整套装置的横向占地尺寸可适配小型硬化场地，无需大面积厂房配套，各单元的高度均控制在常规操作范围内，进料口高度匹配人工投料的作业高度，无需额外搭建投料平台，日常运维的操作点位均设置在人体站立可触及的高度范围，降低运维人员的作业强度。设计时充分考虑了小型场景的运维能力，所有易损部件均采用通用标准件，管道、阀门均可直接采购市售通用规格替换，无需定制特殊配件，降低后期运维的配件成本与等待周期。
