工业废气处理催化氧化设备结构设计

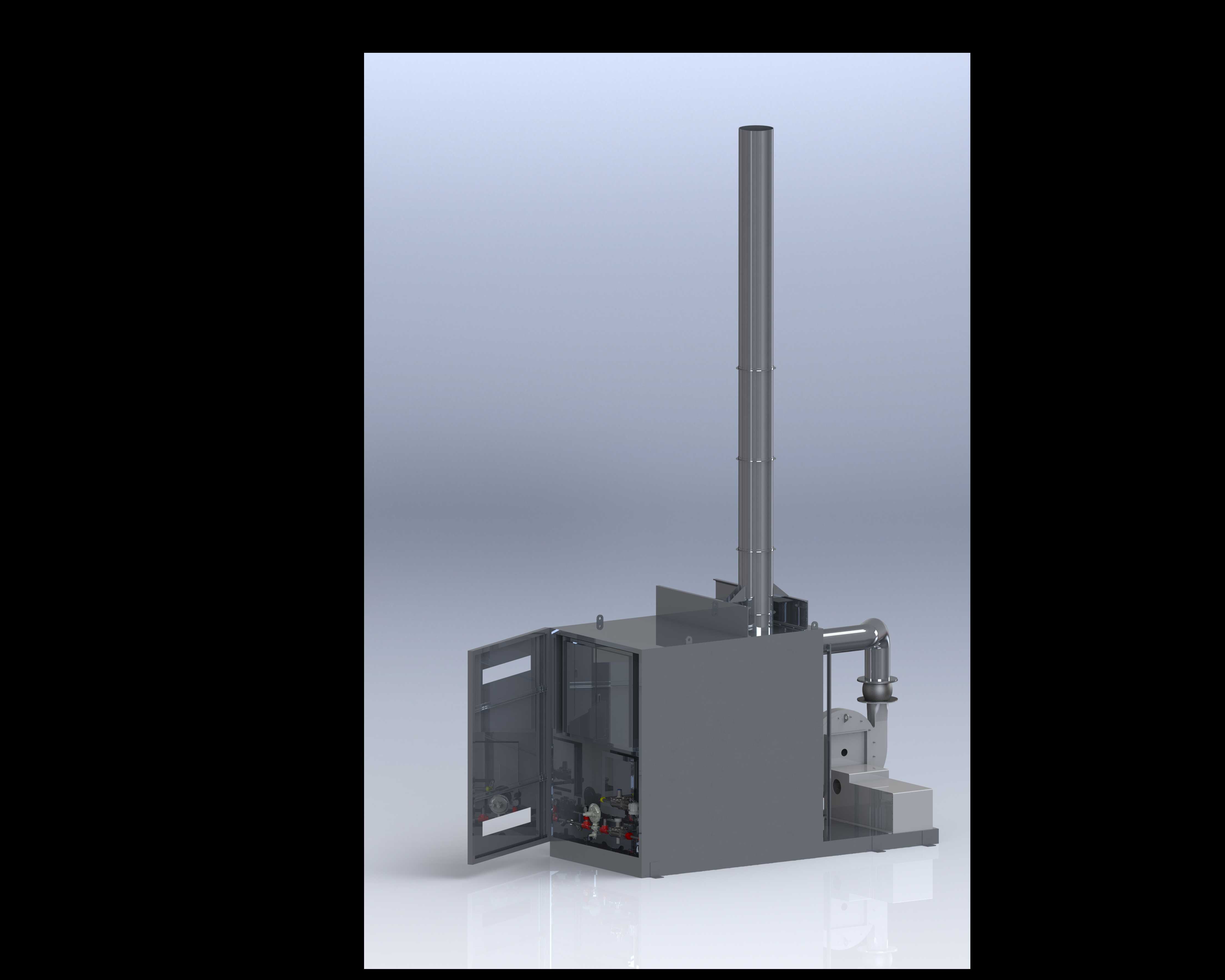

在涂装、印刷、化工橡塑等产生低浓度挥发性有机废气的生产场景中，这类催化氧化设备是末端废气达标排放的核心处理单元，区别于直接燃烧的高温处理工艺，它能在较低反应温度下完成有机污染物的催化分解，大幅降低处理过程的能耗水平。整套设备采用集成式撬装结构设计，将预热腔体、催化反应仓、排风烟囱、管路阀组、电控组件全部整合在同一底座框架上，现场安装仅需对接进风口、出风口以及供电线路即可投用，省去了零散部件现场拼接的复杂工序，也减少了现场安装的占地需求。从结构布局来看，侧面开设的检修门正对内部催化模块与换热组件的安装位，日常运维时无需拆解设备主体外壳，即可完成催化剂更换、温度传感器校准、管路密封性检查等操作，设备顶部竖直设置的排风烟囱高度满足常规厂区15米排气筒的排放高度要求，烟囱段预留的检测口可直接对接废气在线监测设备的采样探头。设计阶段优先考虑了设备的运行安全边界，反应仓与预热段之间设置了阻火隔层，进风管路搭配了过滤初效模块，避免漆雾、粉尘类杂质进入催化层造成催化剂孔隙堵塞，影响催化反应效率。设备的外形尺寸适配常规工业厂房的设备层安装空间，底座预留的地脚螺栓孔位可直接固定在混凝土基础或者钢制平台上，侧面外接的风机接口采用标准法兰连接，可根据现场实际处理风量匹配对应功率的引风机，不需要额外定制变径转接件。内部流道设计采用了均风导流结构，废气进入设备腔体后不会出现局部流速过快的偏流问题，保证通过催化层的气流分布均匀，让每一块催化填料都能充分与废气接触，避免局部反应不充分导致的排放超标问题。设备外壳采用加厚碳钢板焊接制作，外表面做耐高温防腐涂装，可适应户外露天安装的日晒雨淋环境，内部与高温废气接触的部位铺设了隔热保温层，既减少设备运行时的热量损耗，也能避免外壳表面温度过高造成人员烫伤风险。
