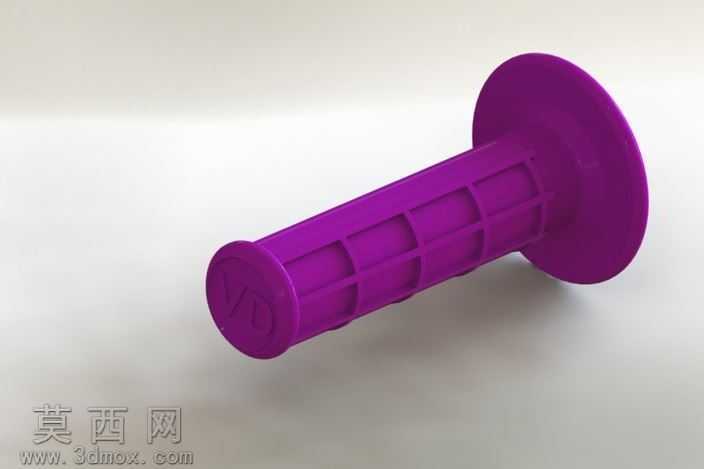

越野摩托车防滑橡胶手柄三维设计

本作品为越野摩托车操控手柄的三维参数化建模成果，建模过程依托SolidWorks平台完成全流程设计，首先通过旋转凸台命令构建手柄的基础回转基体，精准匹配车把安装的内径尺寸与握持段的外径人体工学参数，保证握持时的贴合度与操控稳定性。建模阶段针对手柄表面的防滑格状结构，采用阵列命令结合拉伸切除特征完成均匀排布，每一处格纹的深度、宽度都经过反复调校，既保证骑行戴手套时的防滑摩擦力，又避免格纹过于尖锐造成长时间握持的不适感；手柄端部的圆形挡边采用圆角过渡处理，所有棱边均做R0.5-R2不等的圆角优化，既符合注塑成型的工艺要求，也能避免使用过程中的锐边磕碰风险。材质渲染阶段，针对手柄常用的TPR、TPE、TPU等橡塑材质特性，调整材质球的粗糙度、漫反射参数，还原软质橡塑的哑光磨砂质感，同时对端部的标识区域做轻微的光泽度区分，模拟实际产品的模压标识效果。结构设计上充分考虑实际使用场景，手柄内孔预留与车把过盈配合的安装余量，管壁厚度均匀控制在3mm，既保证安装后的结构强度，也兼顾橡塑材质的弹性形变需求，适配越野骑行过程中的颠簸受力；握持段的格状加强筋沿轴向均匀分布，在不增加整体壁厚的前提下提升了手柄的抗扭、抗挤压性能，避免激烈操控时手柄发生形变打滑。设计过程中同步兼顾了自行车、滑板车等同类轻型代步车的操控手柄适配性，通过参数化调整可快速修改内径、长度参数适配不同车型的安装需求，整体模型无破面、无冗余特征，所有特征参数可编辑，可直接用于后续的注塑模具开发、产品渲染展示以及装配模拟验证，完整还原了民用代步车辆操控手柄的典型结构与工艺设计要点。
