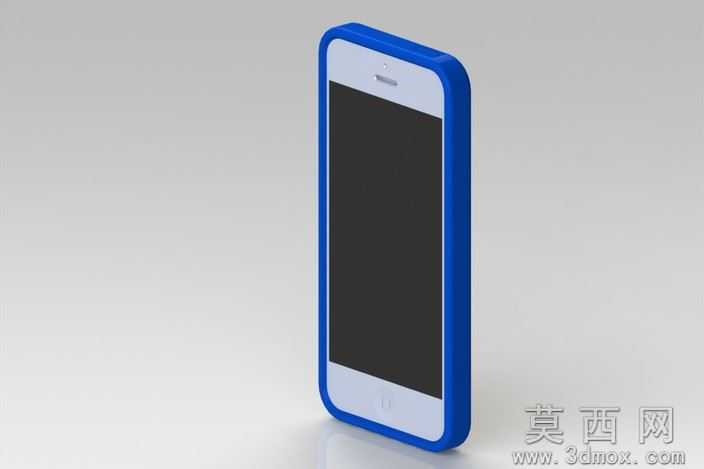

iPhone5蓝色TPU手机壳三维设计模型

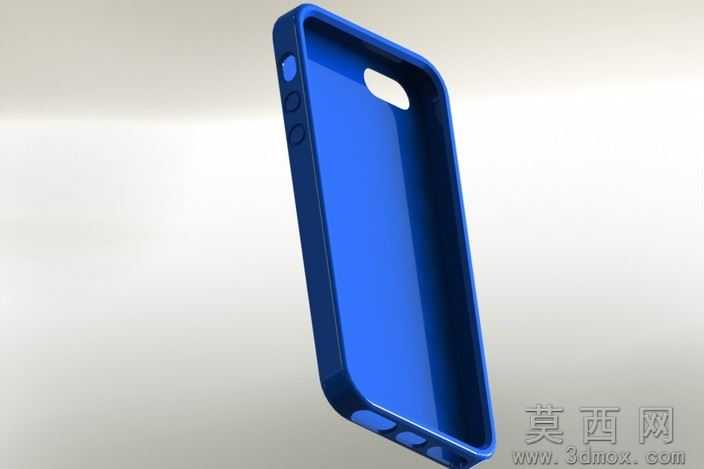

本模型为适配iPhone5机型的蓝色手机壳三维设计作品，建模阶段以iPhone5官方公开的机身尺寸参数为基准，首先通过SolidWorks软件绘制机身外轮廓基准草图，精准定位摄像头开孔、侧边按键位、底部接口位的坐标尺寸，采用曲面拉伸、倒角切除、薄壁抽壳等命令完成主体结构建模，整体壁厚控制在1.2mm，既保证防护强度又兼顾握持轻薄感，开孔边缘预留0.1mm装配公差，确保安装后与机身贴合无松动。参数设计环节针对TPU、TPE等软胶材质的成型特性做了结构优化，壳体边缘做0.3mm圆角过渡，避免应力集中导致的开裂问题，侧边按键位置做内凹式触点设计，无需额外开孔即可保证按键按压手感，摄像头开孔处做0.5mm凸起防护圈，防止镜头直接接触平面产生刮擦。渲染材质环节采用哑光蓝色软胶材质球，调整材质粗糙度、反光度参数还原TPU材质的细腻磨砂质感，壳体表面预留品牌标识位的浮雕结构，渲染时添加环境光遮蔽效果，真实呈现软胶材质的光影层次。结构原理上依托软胶材质的高弹性特性，采用全包边卡扣式结构，安装时通过材质形变卡入手机机身，壳体与手机背面预留0.2mm间隙避免刮擦机身背壳，四个边角做加厚缓冲设计，跌落时可通过软胶形变吸收冲击力，实现防摔防护功能。软件兼容方面，模型基于SolidWorks2011版本搭建，保留完整特征树可编辑参数，同时导出通用STEP、IGS格式文件，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，也可导入Keyshot等渲染软件做进一步效果调整。研发教学应用层面，该模型可作为软胶注塑产品设计的教学案例，帮助学习者掌握薄壁类消费电子配件的建模思路、公差设计方法，也可作为手机配件研发的参考原型，用于3D打印手板验证、注塑模具开模前的结构校核，同时也适合三维建模初学者练习曲面建模、装配配合、材质渲染的相关操作，掌握消费数码配件的完整设计流程。
