多腔塑料衬套管注塑成型模具结构

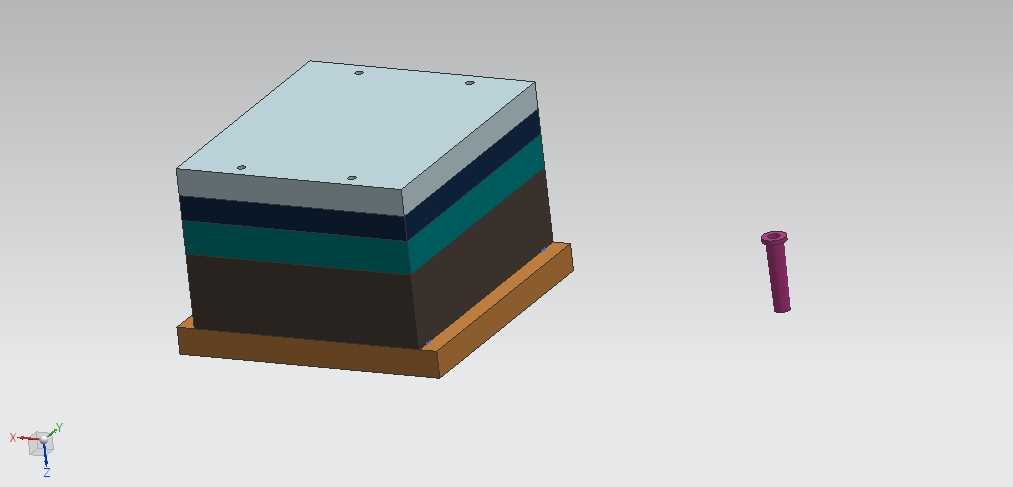

这套模具针对小尺寸塑料衬套管类零件的批量注塑生产设计，这类衬套管广泛应用在民用给排水管路连接、小型气动管路定位、家电内部线束过孔防护等场景，单批次生产需求量大，对成型一致性和生产效率有明确要求。设计初期优先考量多腔排布的平衡性，将模腔沿模架中心对称布局，保证熔融塑料从主流道进入各分流道时的流程长度、压力损失差值控制在合理区间，避免不同模腔成型的零件出现填充不足、飞边、收缩率差异过大的问题。模架采用标准叠层结构，从下到上依次设置下模座板、动模垫板、型芯固定板、定模板、定模座板，各层板件通过定位销和内六角螺钉完成锁紧定位，合模时依靠导柱导套的精密配合保证动定模的同轴度，避免错模导致的零件壁厚不均。成型部分的型芯针对衬套管的内孔尺寸做了脱模斜度设计，斜度控制在1度以内，既保证零件脱模时不会被型芯拉伤，又能满足衬套管内孔的尺寸公差要求，适配后续和对接管路的装配过盈量需求。冷却水路沿模腔周边环形排布，水路距离模腔壁的距离保持在水路直径的1.5倍左右，保证成型过程中模温均匀，减少零件冷却不均产生的翘曲变形，缩短单模成型周期。顶出结构采用顶杆顶出方式，顶杆布置在零件浇口凝料和衬套管端面的非配合位置，避免顶出痕迹影响零件的装配精度和外观质量。浇口选择侧浇口形式，开设在衬套管的端面边缘，浇口尺寸经过核算，既能保证填充时的料流顺畅，又能在成型后方便去除浇口凝料，减少后续修整的工作量。整套模架的安装边界适配常用的卧式注塑机拉杆间距，模架总厚度符合注塑机的最大最小模厚要求，定位圈尺寸和注塑机定模板定位孔匹配，主流道衬套的球面半径和注塑机喷嘴球面半径适配，安装时无需额外做改装调整，可直接上机调试生产。在结构细节上，动定模的贴合面设置了溢料槽，避免合模间隙溢出的料流粘在模架分型面上，减少连续生产过程中的清理频次；复位杆和顶出板联动，保证开模顶出后合模时顶出机构能准确回到初始位置，避免顶杆和型芯发生碰撞损坏。
