嵌入式通用交流电源插座结构设计

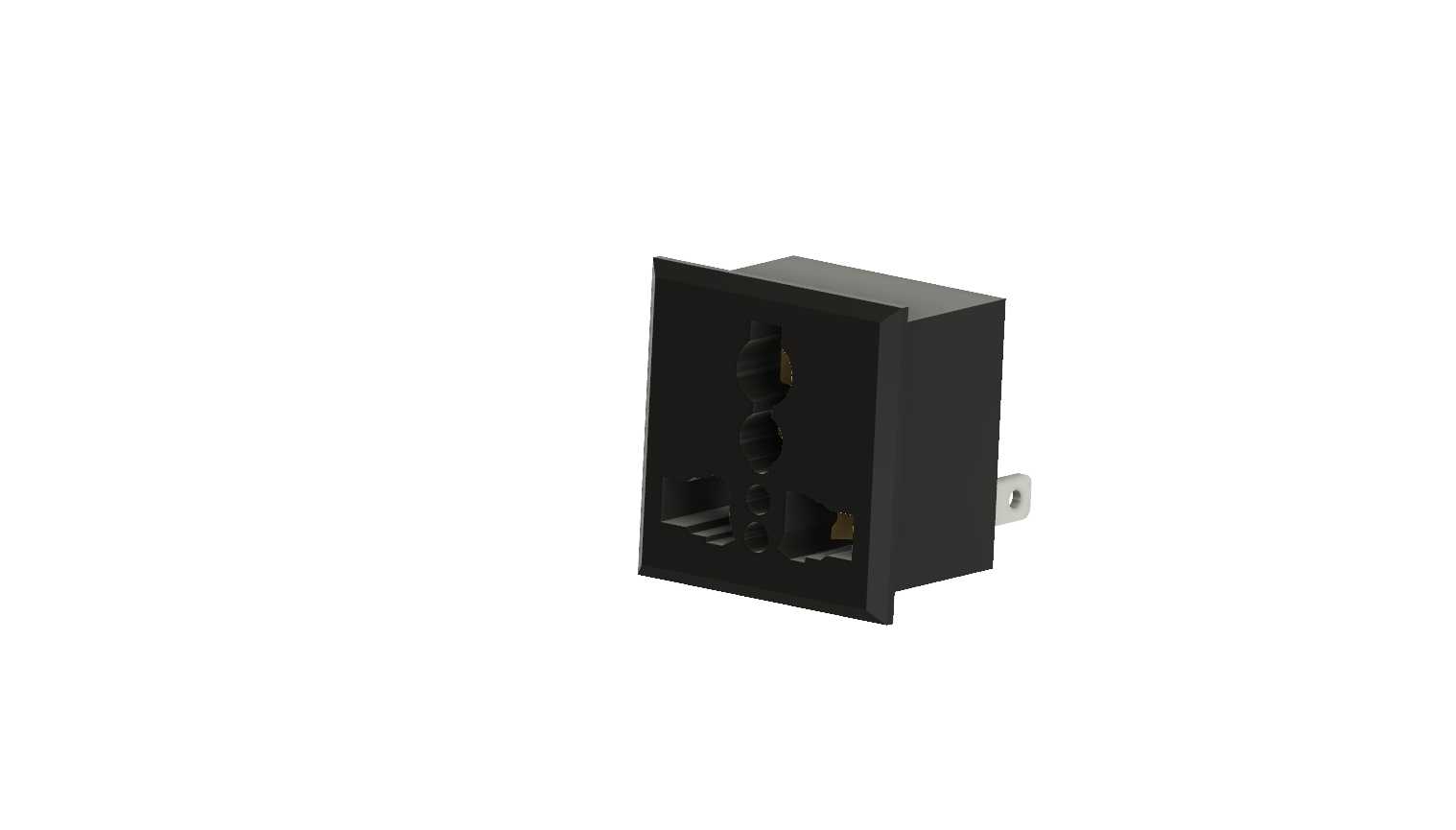

这款嵌入式交流电源插座的设计，核心围绕多场景设备供电接驳的通用性需求展开，日常在工业控制柜、桌面测试工装、小型机电设备、商用电器的供电回路中都能见到这类接口的身影，它承担着将市电回路稳定接驳到设备内部供电模块的作用，不需要额外外接明装插座，直接嵌入设备面板即可完成供电接口的集成。从结构设计逻辑来看，这款插座采用卡扣式嵌入式安装结构，面板边缘做了限位台阶，安装时只需要在设备面板上开出对应尺寸的方孔，将插座本体推入开孔后，侧边的弹性卡扣就会自动卡在面板背面，配合侧边的金属固定引脚，既可以实现快速卡装，也能通过引脚焊接或者螺丝锁附的方式进一步加固，避免频繁插拔导致插座松动移位。接口部分做了多规格兼容设计，插孔布局同时适配国标两扁插、美标两插、欧标两圆插的插脚尺寸，不需要额外更换转接模块就能满足不同制式插头的接驳需求，插孔内部设置了防误插保护挡板，只有当插脚以正确角度同时插入对应孔位时挡板才会开启，能避免异物单孔插入带来的触电风险。插座本体采用阻燃耐高温的工程塑料作为外壳基材，内部导电夹片选用高弹性铜合金材质，夹片的接触弧度经过反复调校，既能保证插脚插入时的夹持力足够，减少接触电阻避免长期通电发热，也能控制插拔力度在合理区间，不会出现插拔过紧或者松垮接触不良的问题。从安装边界尺寸来看，插座嵌入部分的外形为方正结构，预留的安装开孔尺寸需要匹配本体的嵌入段长宽，嵌入深度需要考虑内部接线的弯折空间，面板外露部分的边缘做了微小的倒角处理，和设备面板贴合后不会出现突兀的凸起，侧边的接线引脚采用焊片式设计，既可以直接焊接导线，也可以压接冷压端子后锁附固定，适配不同生产场景的接线工艺需求。在实际选型应用中，这类插座需要匹配设备的供电回路额定参数，安装时要注意嵌入部分和设备内部其他元器件的安全间距，避免导电部件和内部金属结构出现短接风险，面板和设备壳体的贴合面可以根据防护需求加装密封胶条，提升接口部分的防尘防溅能力。
