重力进料式颗粒燃烧装置结构设计

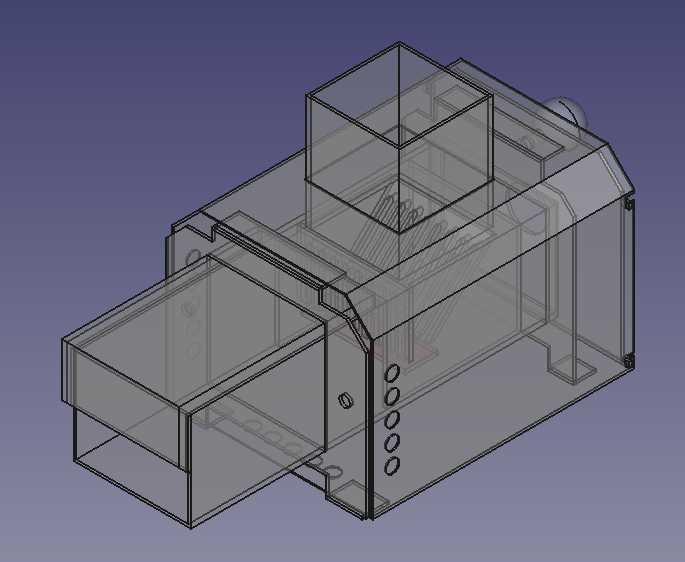

该燃烧装置主要面向中小型生物质供热场景，适配农户采暖、小型农产品烘干、作坊式供热等分散式用热需求，可直接对接现有采暖水套、烘干风道等终端换热部件，无需对原有供热管线做大幅改造。从实际使用逻辑出发，设计时优先考虑进料的顺畅性，顶部设置的方形进料仓采用直落式重力进料结构，无需额外配置螺旋送料组件，依靠颗粒燃料自身重力即可持续向炉膛输送物料，大幅降低了设备运行的故障点，适配农村等运维条件有限的使用场景。主体炉膛采用矩形腔体结构，侧面预留的多组圆形开孔为一二次风配风孔，不同高度的开孔可对应燃烧不同阶段的供风需求，下部开孔负责供给燃料初始燃烧所需的一次风，上部开孔补充二次风扰动炉膛内烟气，让挥发分充分燃尽，减少不完全燃烧带来的积碳与烟气排放问题。前端延伸的方形腔体为出火口，可直接对接换热设备的进火端，腔体边缘做了折边强化处理，避免长期高温灼烧下出现结构变形，安装时可通过该折边配合耐高温密封垫实现与换热部件的密封连接，减少烟气泄漏风险。侧面设置的观察孔可实时观测内部燃料燃烧状态，运维人员无需打开炉门即可判断进料是否顺畅、火焰状态是否正常，降低日常运维的操作难度。底部预留的安装支脚为平面式结构，可直接通过螺栓固定在混凝土基础或钢制支架上，安装边界清晰，支脚位置避开了底部出灰区域，不会影响日常清灰操作。整体结构做了模块化拆分设计，进料仓、炉膛主体、出火段均可单独拆解，方便后期对炉膛内易损的耐火衬层进行更换，也便于加工阶段的板材下料与焊接成型，所有钣金折边均做了圆角处理，避免加工与安装过程中出现割手等安全隐患。在结构强度设计上，炉膛侧壁做了局部压型强化，抵消长期高温工作下的热变形应力，无需额外增加过多加强筋即可满足结构刚度要求，兼顾了制造成本与使用寿命。配风孔的孔径与间距经过匹配设计，可适配常规6-8毫米直径的木质颗粒燃料，无需用户自行调整配风参数即可实现稳定燃烧，进料仓的容积可满足4-6小时的连续燃烧需求，减少人工添料的频次。
