卧式细煤颗粒燃烧精煤锅炉结构

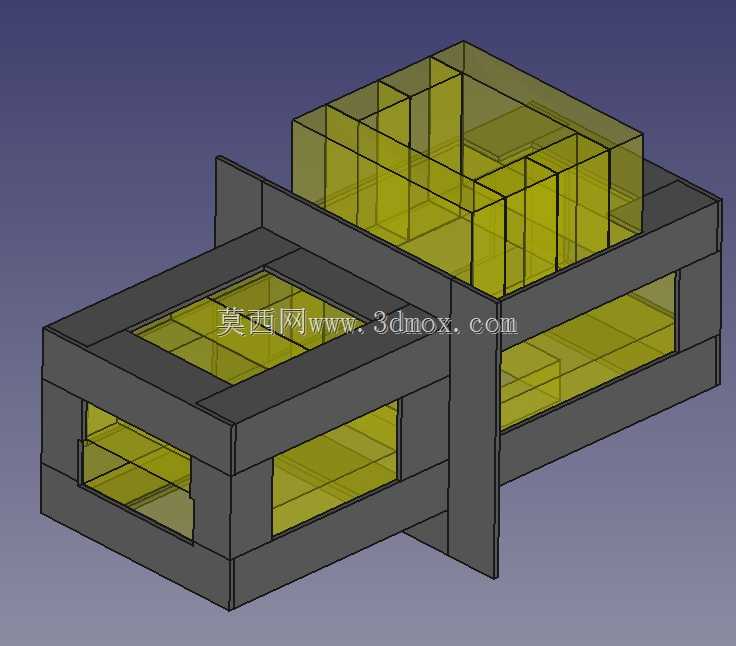

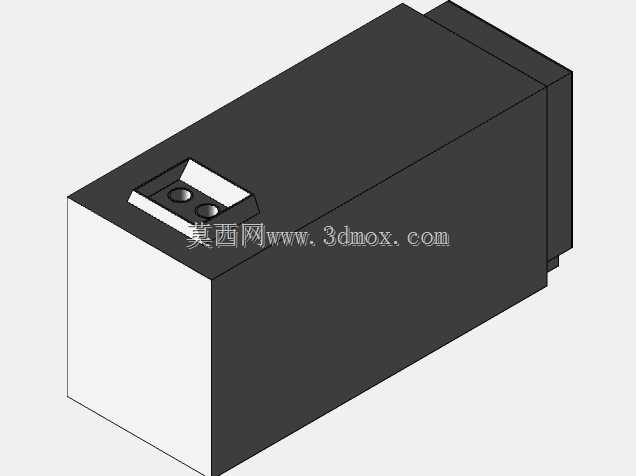

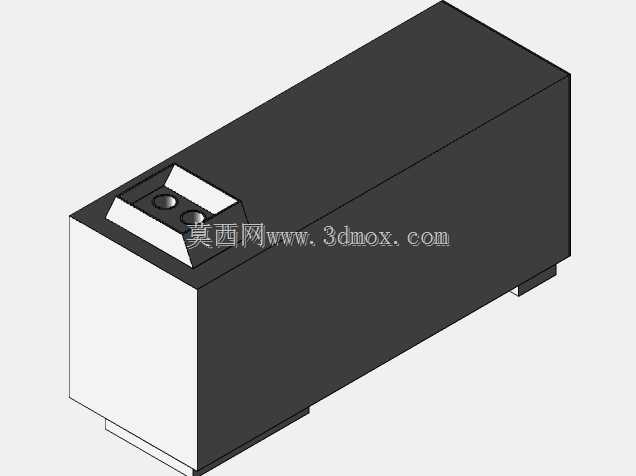

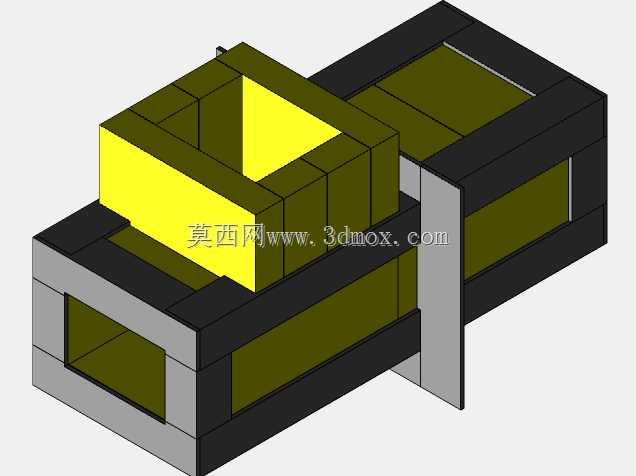

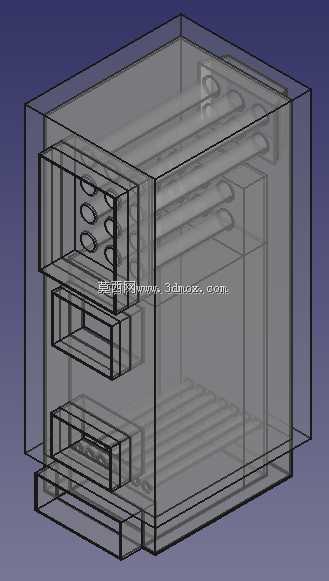

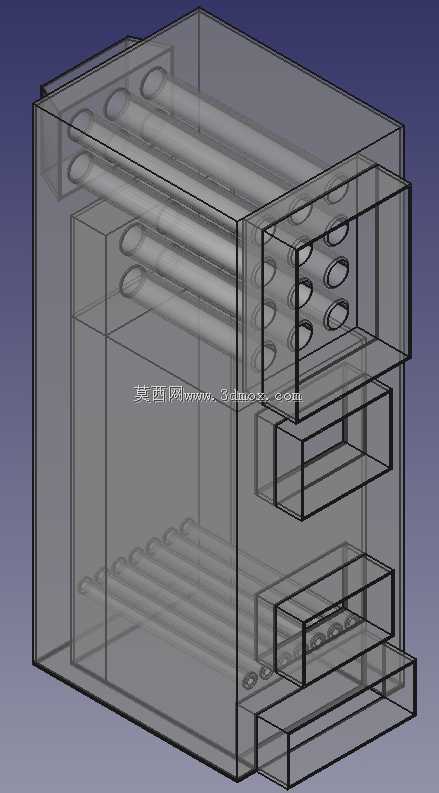

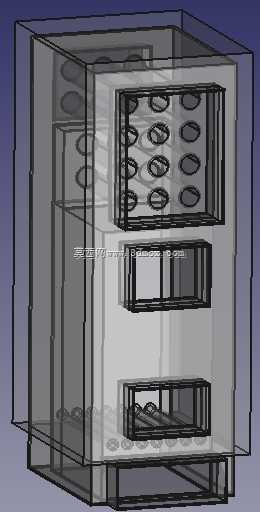

在小型供热、农副加工烘干、小型工业工位供汽这类场景里，适配细颗粒燃煤、成型煤球团燃料的精煤锅炉，一直是兼顾燃料成本与供热稳定性的常用设备，这套三维结构完整还原了设备的内部流道与燃烧换热布局，能给结构改型、现场安装适配提供直接的三维参照。从实际使用逻辑出发，设备下部设置分层式燃烧腔，最下方预留灰斗落灰空间，上方依次布置一次风布风板、颗粒燃料进料推送通道，燃烧产生的高温烟气不会直接短流排出，而是转向进入上方的横向管束换热区，多排平行布置的光管换热管束横向错排，让烟气在管外绕流冲刷，管内走待加热的水介质，通过管壁完成热量交换，这种结构能有效拉长烟气在炉内的停留路径，降低排烟端的热损失，避免小型燃煤锅炉常见的排烟温度过高、燃烧不充分的问题。设计时优先考虑了现场安装的边界适配，整体采用方箱式外框结构，所有外板均采用平直钢板拼焊，没有外凸的异形结构，运输时可以直接整体撬装，不需要现场拆分炉膛与换热段，安装时只需要对接下部的进料口、出灰口，上部的进出水管路与排烟口就能完成主体就位，设备的侧面预留了检修门位置，正对换热管束的端部，后期如果出现管束积灰、管壁结垢的情况，不需要拆开整个炉体外壳，打开检修门就能完成清灰与检漏作业。燃烧腔的进料通道做了阶梯式挡火结构，避免燃烧过程中火焰反窜到进料段，引燃待送入的颗粒燃料，同时在换热段的末端设置了烟气导流挡板，让换热后的烟气均匀汇集到排烟口，不会出现局部烟气流速过快、管束局部磨损超标的问题。从结构建模的细节来看，所有管束的管间距都预留了足够的安装操作空间，管端与炉体侧板的连接位置做了补强翻边，既保证焊接强度，也能避免长期热胀冷缩导致的焊缝拉裂，外炉墙的内层预留了保温层填充空间，安装时可以根据实际使用的热效率要求，填充不同厚度的硅酸铝保温材料，降低炉体表面的散热损失。这套结构没有采用复杂的异形铸件，所有零部件都可以采用常规的钢板、无缝钢管加工完成，加工门槛低，适合小型加工厂就地生产制作，同时内部流道的布局完全符合细颗粒燃料的燃烧特性，既能烧散状细煤，也能适配成型的煤球团、生物质颗粒燃料，燃料适配性更广，对于需要改造小型燃煤供热设备、做锅炉结构优化的设计人员来说，这套三维结构能直观展示内部的烟气流向、部件安装位置，省去从零开始梳理布局的时间，也能直接提取相关的安装尺寸做现场基础的预留设计，避免安装时出现管线干涉、检修空间不足的问题。
