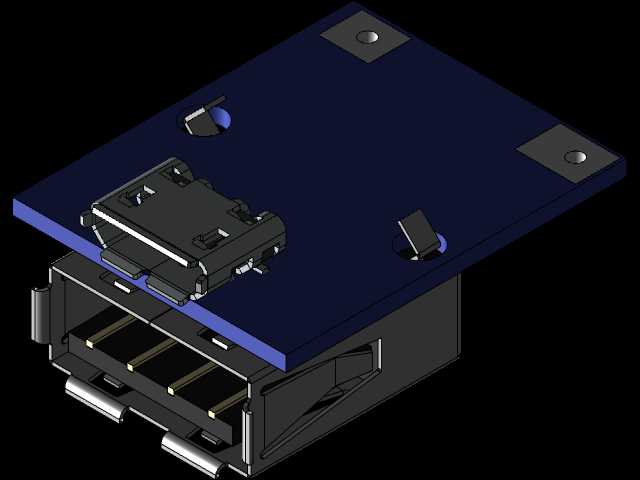

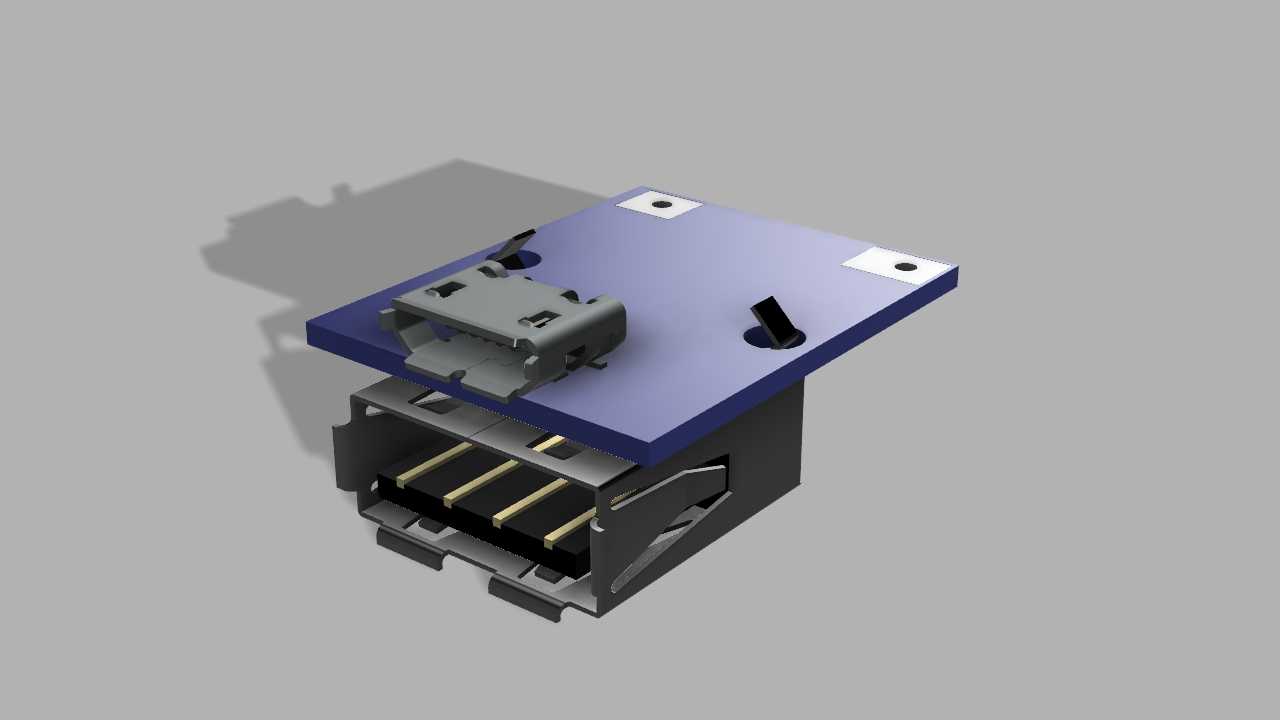

便携式移动电源内置PCB电源板结构

该电源板为便携式移动储能供电类产品的核心载板组件，主要应用于小容量随身移动电源、小型手持数码设备外接供电模块、低功耗便携电子装置的内置供电单元场景，承担电能输入整流、稳压输出、电芯充放电管控的核心功能，是连接外接充电输入、内置储能电芯与终端受电设备的关键结构载体。从结构设计层面来看，该载板采用FR-4环氧玻纤基板作为基础载体，板载元件布局充分考虑了便携产品的紧凑安装边界，基板边缘预留两个对称定位安装孔，可直接通过卡扣或微型螺丝固定在移动电源的塑料外壳内腔定位柱上，安装时无需额外设计转接固定件，能够直接适配常规卡扣式外壳的装配公差，板体边缘与外壳内壁预留0.8mm安全间隙，避免组装过程中板边毛刺刮擦外壳导致的装配卡滞。板载USB输出接口采用沉板卧式安装设计，接口端面与外壳开口位置精准对齐，插拔受力时载荷可直接传递至外壳定位结构，避免长期插拔导致的焊盘脱落问题；顶部的充电输入母座采用侧插式布局，匹配外壳侧方的充电开口位置，输入回路走线做了加宽处理，可承载2A以内的充电输入电流，减少大电流工况下的线路压降。设计过程中充分考虑了量产装配的工艺性，所有贴片元件均布置在基板同一侧，插件元件的焊盘位置预留了足够的波峰焊过锡空间，板体四角做了R1.5圆角处理，避免组装时锐角划伤操作人员或划破外壳内部的绝缘隔膜。元件布局上，功率类元件与信号管控元件做了分区排布，发热相对明显的整流元件布置在靠近外壳散热缝隙的位置，借助外壳与外界的空气对流带走工作热量，避免热量堆积影响电芯周边的温度环境。该电源板的整体安装尺寸适配常规两节18650电芯并联的移动电源内腔空间，板体下方预留了电芯排布的避让空间，输出金手指位置直接对应电芯连接弹片的安装位，组装时可直接通过弹片实现电芯与板体的电性连接，省去额外焊接导线的工序，能够有效提升量产装配的效率，同时减少导线连接带来的接触不良隐患。在结构强度设计上，接口周边的基板区域做了局部加厚铺铜处理，提升接口位置的结构刚性，应对日常使用过程中的反复插拔受力，板体上预留的卡扣定位槽可直接与外壳内部的塑料卡扣配合，实现无螺丝快速装配，降低整体产品的组装物料成本。
