10P4S圆柱锂离子电池组结构设计

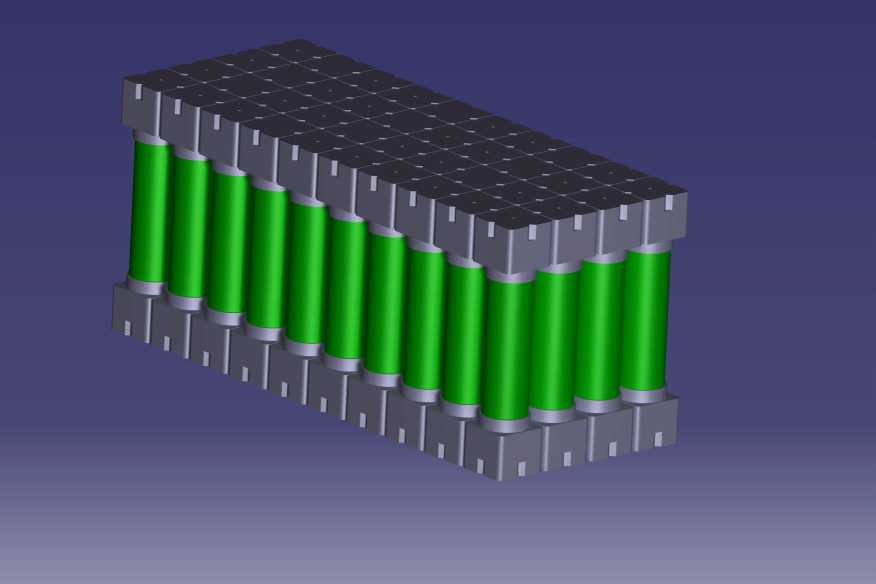

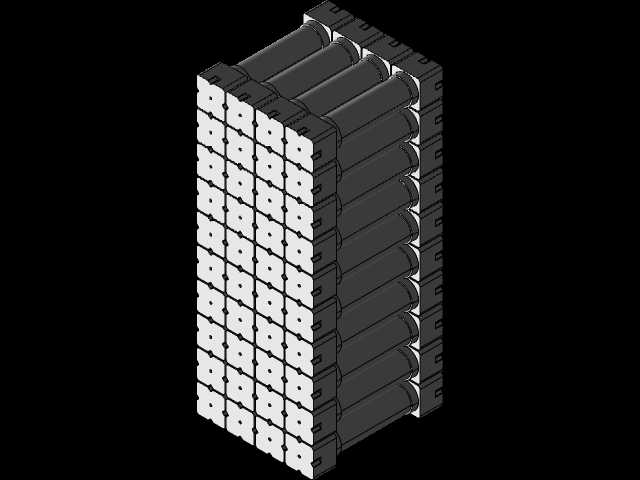

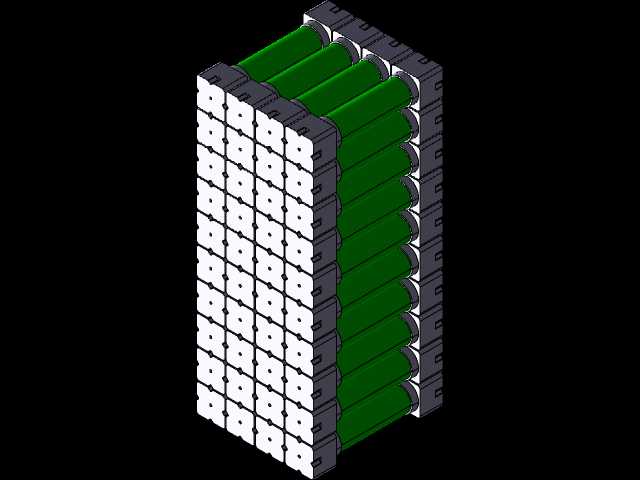

这款10并4串排布的圆柱锂离子电池组，在小型储能、便携工业设备、低速代步载具的供电单元设计中有着广泛的适配场景，可作为独立供电模块嵌入到各类需要直流动力输出的设备舱内，为设备提供稳定的高压直流电能输出。从结构设计逻辑来看，整体采用规整的矩阵式排布方案，10颗电芯沿横向并联成组，4组并联单元沿纵向串联排布，这种排布方式能够在有限的安装空间内最大化利用舱体容积，同时让每颗电芯的散热间隙保持均匀，避免局部电芯过热导致的整组性能衰减。上下两端的固定支架采用卡槽式结构，每一个卡槽都与圆柱电芯的端部直径做了公差适配，装配时电芯可直接卡入对应槽位，不需要额外的点胶固定就能保证电芯在振动工况下不会出现位移，支架上预留的汇流排安装槽位，能够让镍片汇流排精准贴合每一颗电芯的极柱，减少焊接时的对位偏差，降低虚焊风险。从安装边界来看，整体外形为规则长方体结构，所有电芯的圆柱面都处于支架的内凹限位范围内，外部没有突出的结构件，在设备舱内安装时，只需要预留对应长宽高的矩形安装空间即可，不需要额外避让异形结构，侧面预留的连接器安装位，可直接适配常用的动力接插件，不需要额外转接就能完成与设备供电回路的连接。设计过程中重点考虑了成组后的结构强度，上下支架之间通过侧边的卡扣结构实现预固定，装配完成后整体结构刚性充足，能够承受常规运输、设备运行过程中的振动冲击，不会出现电芯松散、极柱受力的情况。汇流排的走线完全隐藏在支架的槽位内，不会出现裸露导体与其他金属部件接触导致的短路风险，每一组并联电芯的极柱连接点都做了等电位设计，能够保证并联电芯之间的电流分配均匀，避免单颗电芯过流损坏。在实际选型适配时，这款电池组的结构可以直接匹配常规18650或者同直径规格的圆柱电芯，支架的卡槽深度经过优化，既能够保证电芯固定的稳定性，又不会遮挡电芯侧面的散热空间，在自然散热工况下就能满足持续充放电的散热需求，不需要额外加装散热结构就能适配多数中小功率设备的供电需求。
