电子电路原型验证用试验板结构

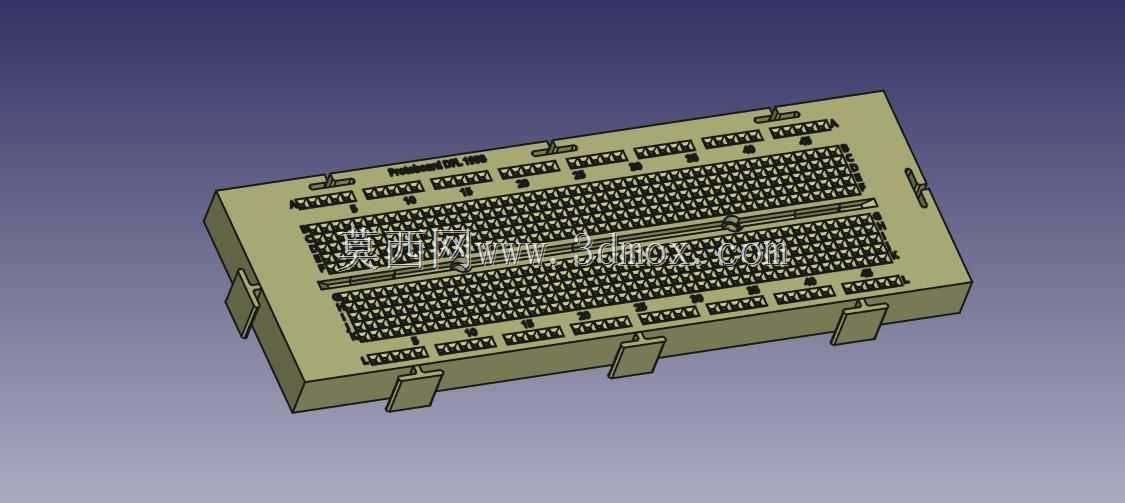

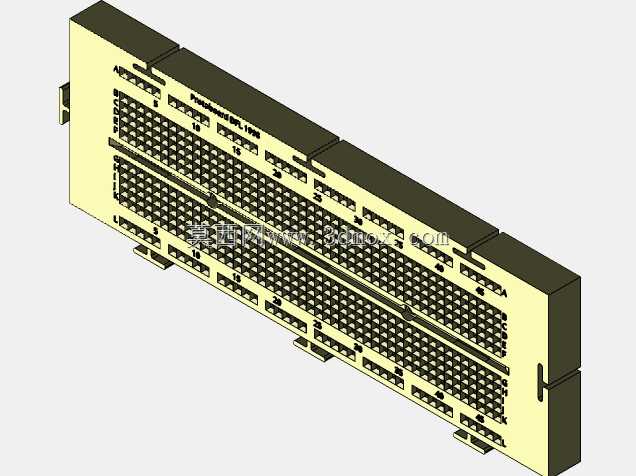

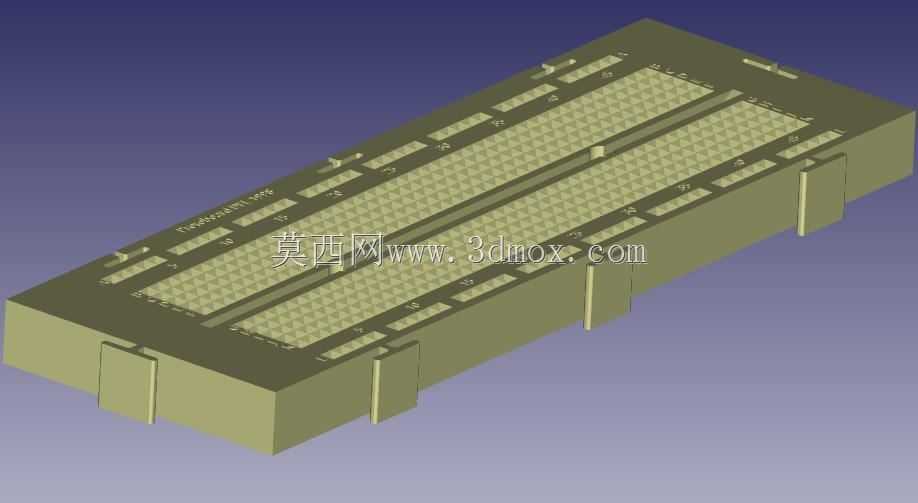

该试验板主要面向电子电路研发阶段的原型验证场景，在实验室电路调试、小批量功能验证环节承担载体作用，可承载直插、表贴等多封装形式的电子元器件，为研发人员提供可灵活搭建电路的物理基底，替代临时飞线搭建的杂乱测试环境，降低调试过程中接触不良、信号干扰的出现概率。从结构设计来看，整体采用长方体一体化基座构型，板面预留多组平行排布的元件搭载区域，区域表面做细密格状纹理处理，既可以提升元器件焊接、插接时的附着力，也能在一定程度上增加板面散热面积，避免长时间通电测试时局部积热影响元件参数稳定性。基座侧边设置多组凸起定位结构，可直接卡入对应测试台架的安装卡槽内，无需额外打孔固定，安装时对准卡槽推入即可完成定位，拆卸时直接拔出即可，适配实验室频繁更换测试板件的使用需求，大幅缩短测试准备阶段的装夹耗时。设计过程中优先考虑了测试操作的便利性，板面的元件搭载区间预留了足够的走线间距，可满足不同电压等级电路的绝缘间距要求，避免高压测试时出现爬电、打火现象；基座边缘做了小尺寸倒角处理，去除加工后的锐边毛刺，防止操作人员拿取板件时被划伤。安装边界方面，基座整体厚度控制在常规测试治具的适配范围内，侧边定位凸台的尺寸公差按照工装配合的中等精度要求设定，既保证装夹后无明显晃动，也不会因为公差过紧导致插拔卡滞。板面的格状纹理深度经过适配设计，不会因为纹理过深导致焊接时焊锡残留难以清理，也不会因为纹理过浅无法起到固定元件引脚的作用。在实际使用中，该试验板可配合信号发生器、示波器等测试仪器使用，板件的基座材质选用绝缘性能稳定的工程塑料，可有效隔绝测试台架的金属部分对电路信号的干扰，保证测试数据的准确性。板件上的多组平行搭载区可同时支持多组并行电路测试，研发人员可在同一块板上完成不同电路方案的对比验证，减少反复更换板件的操作步骤。侧边的定位结构同时兼顾了防呆作用，不同方向的凸台尺寸存在细微差异，可避免板件装反导致的测试接线错误，降低调试阶段的误操作风险。
