家用手持便携电吹风外观结构设计

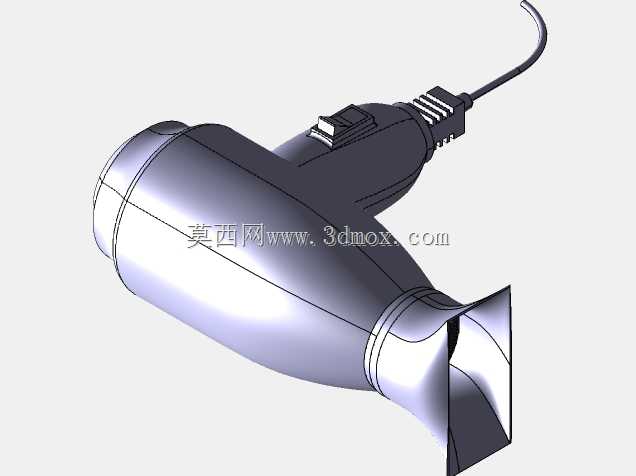

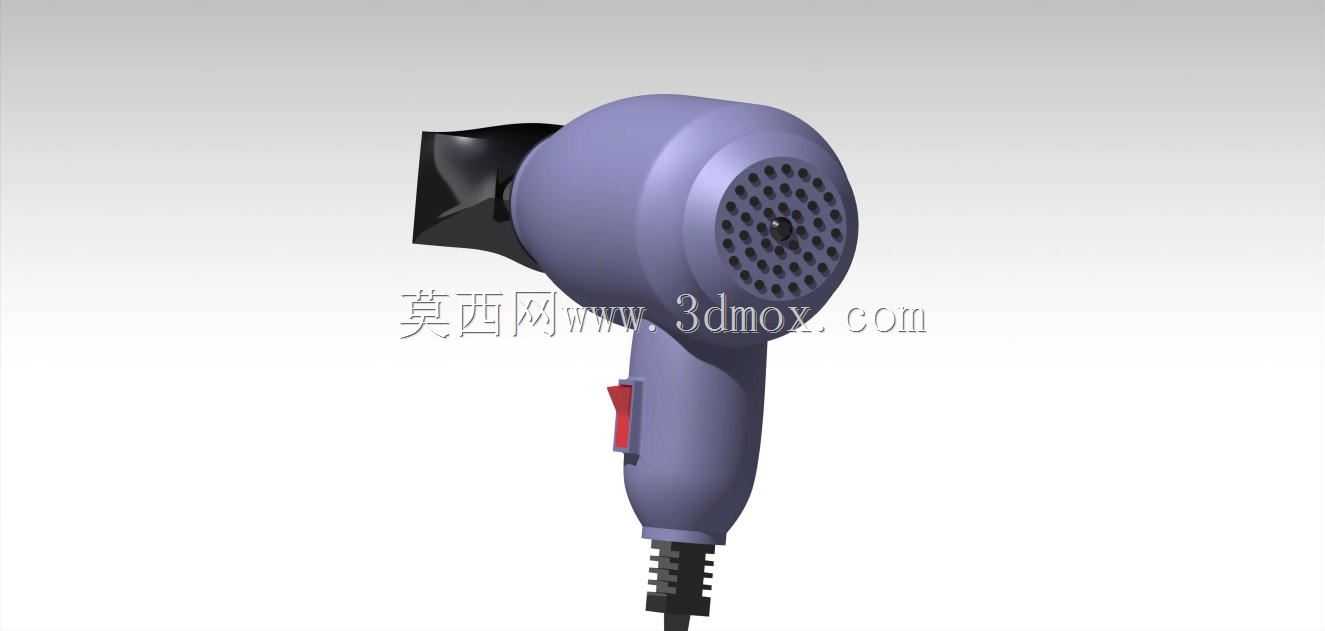

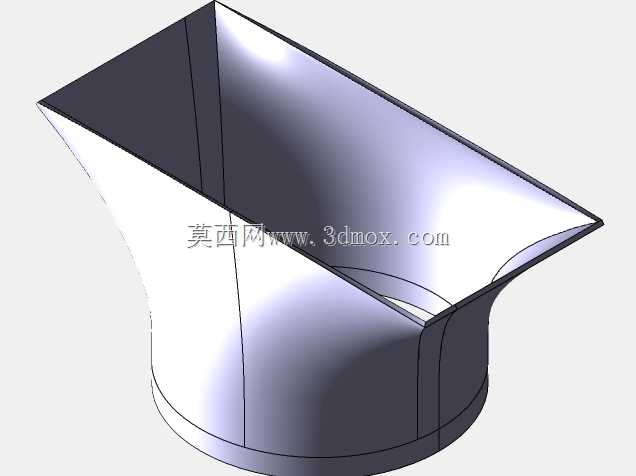

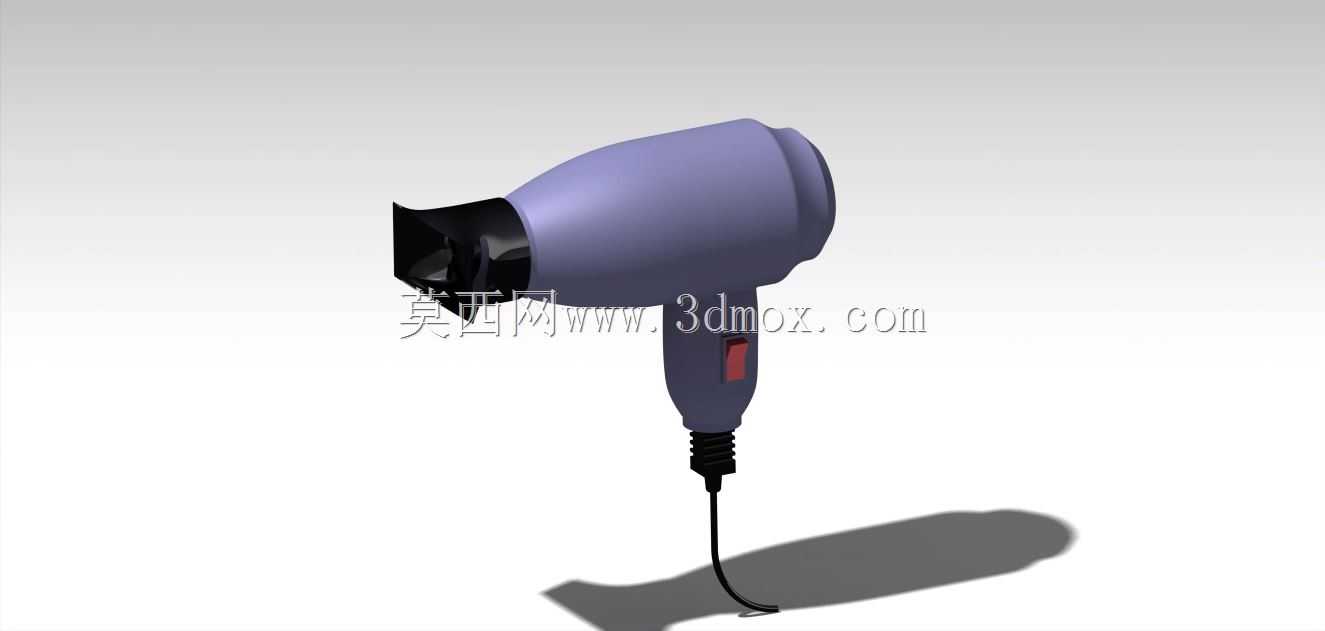

这款手持电吹风的三维结构设计，首先围绕日常家居、美发沙龙、酒店客房等高频使用场景展开，核心用途是通过定向送出可控温度与流速的气流，完成湿发吹干、发型定型作业，部分场景下也可用于小型物件的局部快速烘干。从功能特性来看，设计时将整机拆分为风筒主体、握持手柄、电源线尾套、出风口组件四个核心模块，风筒内部预留了发热组件、风轮、电机的安装腔体，腔体的径向尺寸严格匹配常规家用小功率风机与发热丝架的安装边界，避免后续结构干涉；手柄部分做了贴合手掌弧度的曲面收窄处理，握持区域的截面周长控制在适合成年人单手握持的范围，表面预留了功能按键的安装位，按键的按压行程与周边壳体的间隙做了限位设计，避免使用过程中出现按键卡滞。外形设计上，风筒采用流畅的椭圆柱过渡造型，出风口处做了收窄导风结构，能够提升出风的集中度，减少气流散逸；手柄与风筒的衔接处做了圆弧过渡，既避免应力集中提升壳体抗摔性能，也能优化整机的视觉协调性。电源线出线位置设计了带加强筋的橡胶尾套，能够缓冲线材弯折时的应力，延长电源线的使用寿命，尾套的安装卡槽与手柄底部的接口做了过盈配合设计，无需额外打胶即可实现固定，减少装配工序。设计过程中优先考虑了整机的重心配比，将重量较大的电机组件布置在风筒靠近手柄衔接的位置，让整机握持时的重心落在手柄中心区域，长时间手持使用不易产生酸胀感；壳体的壁厚做了均匀化处理，常规区域壁厚保持一致，卡扣连接位置做了局部加厚，既保证壳体结构强度，也能适配注塑成型的工艺要求，避免出现缩痕、填充不足等注塑缺陷。出风口的格栅结构做了等距排布设计，格栅间隙控制在安全范围内，既保证出风效率，也能避免异物进入风筒内部接触发热组件，提升使用安全性。
