2马力工业离心泵带电机防护结构

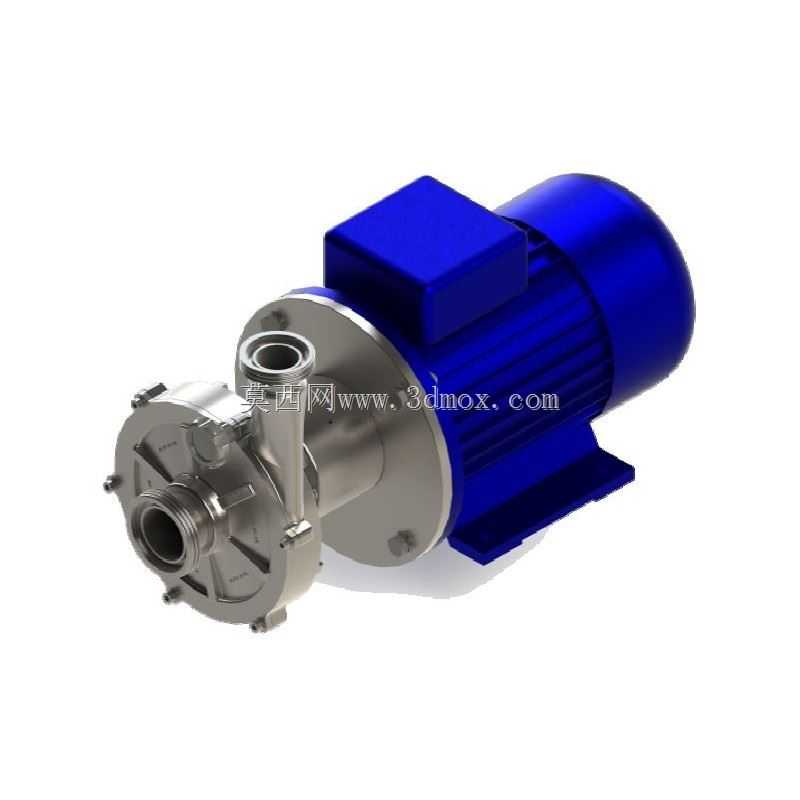

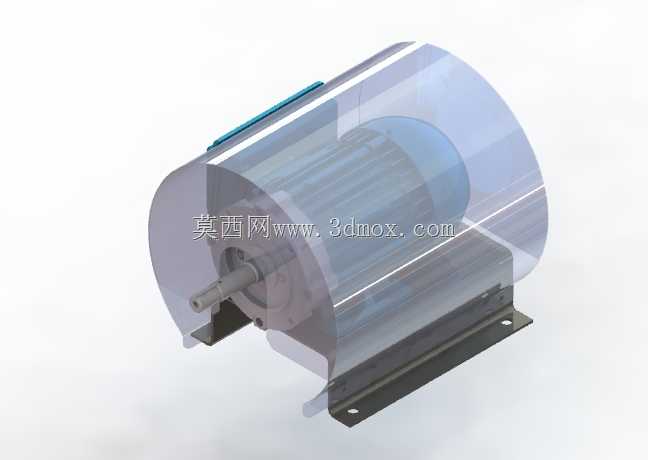

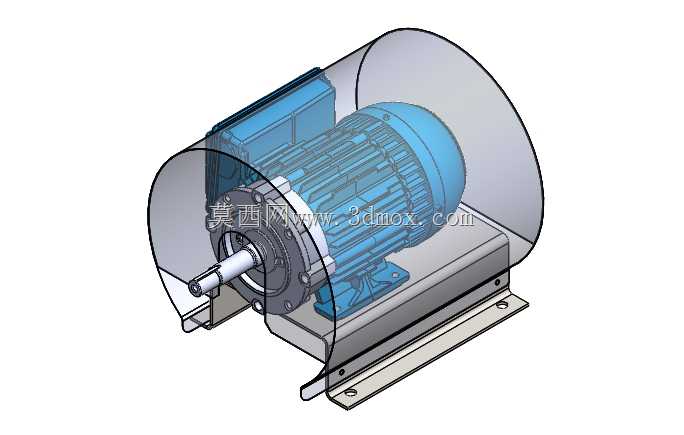

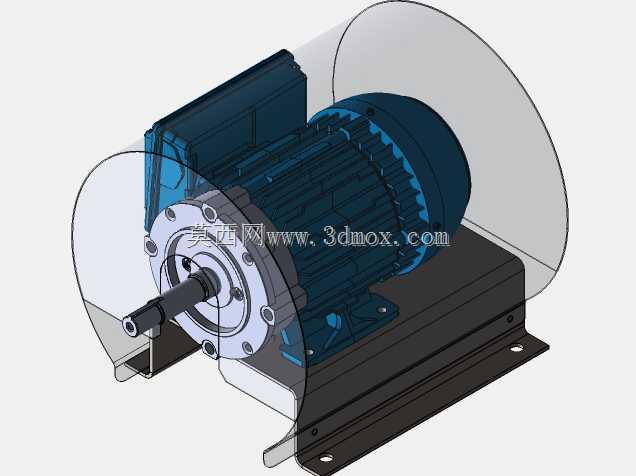

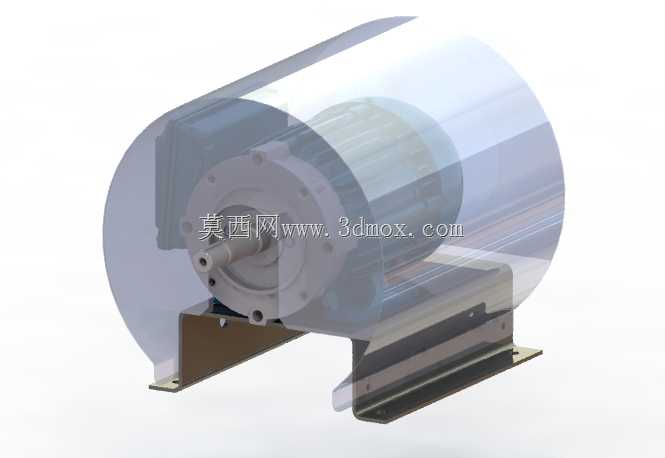

这款2马力离心泵的三维结构，核心面向化工、表面处理、中小型给排水等需要稳定输送低粘度流体的作业场景，可适配硫酸盐类药液、清水、轻度腐蚀性介质的输送工况，在电镀生产线、小型污水处理站、工业循环水支路中都能找到对应使用位置。从结构设计逻辑来看，动力端采用标准卧式工业电机直联叶轮端的布局，省去了联轴器传动的冗余结构，能有效压缩整机轴向安装尺寸，同时降低传动环节的功率损耗，电机外侧配置的半包围式金属防护壳，并非简单的装饰结构，其设计初衷是阻挡作业环境中飞溅的药液、粉尘直接接触电机散热鳍片与接线部位，同时预留了足够的散热间隙，不会影响电机运行时的空气对流散热，防护壳的折弯边缘做了卷边处理，避免安装维护时划伤操作人员。安装底座采用折弯钢板焊接结构，底部预留了四个长圆形安装孔，可适配不同孔距的安装基础，允许现场安装时存在±5mm的位置偏差，降低基础施工的精度要求，底座与电机、泵体的连接面都做了铣平处理，保证装配后电机轴与泵轴的同轴度偏差控制在0.1mm以内，避免运行时出现轴封偏磨、振动超标的问题。泵体流道采用等截面渐扩设计，能减少流体在泵腔内的湍流损失，提升运行效率，进出口采用标准法兰连接结构，可直接对接同口径的工业管路，不需要额外配置转换接头。从安装边界来看，整机的重心落在底座中心区域，安装时不需要额外做配重处理，防护壳的顶部距离电机接线盒预留了20mm的操作空间，方便后期接线与维护操作，轴伸端的长度设计兼顾了叶轮锁紧螺母的安装空间与机械密封的更换操作距离，不需要拆解电机即可完成轴封的更换作业，能有效缩短设备维护的停机时间。在建模过程中，所有配合面都按照实际装配公差做了间隙预留，运动部件不存在干涉问题，可直接用于生成工程图、指导生产装配，也能作为设备选型阶段的布局参考，帮助设计人员提前确认管路走向、安装空间是否匹配现场工况。
