聚丙烯材质管道固定用GF管夹结构

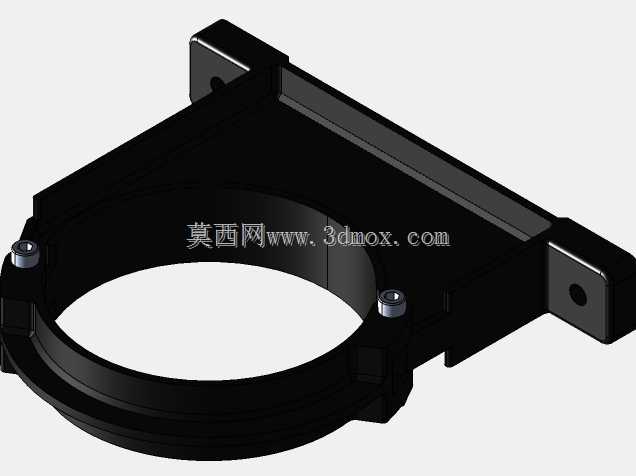

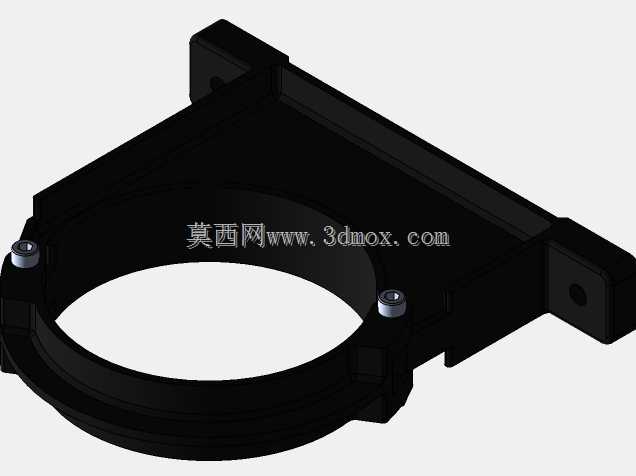

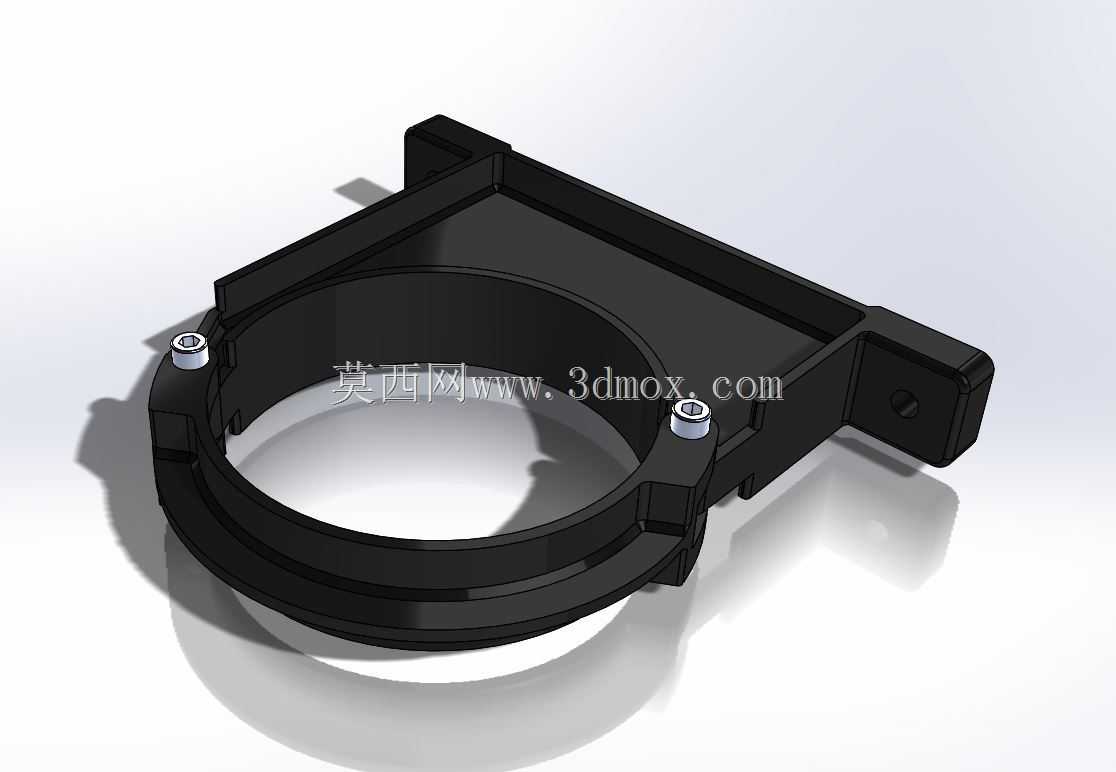

这款管夹主要应用于民用给排水、化工流体输送、水处理设备的管路布设场景，针对外径120mm的4英寸规格管道设计，核心作用是在管路排布时对管道进行径向约束，抵消管路内流体脉动、设备运行振动带来的管路位移，避免管道连接处因长期拉扯出现密封失效、渗漏的问题。和传统金属管夹相比，这款聚丙烯材质的管夹本身具备优秀的耐化学腐蚀性能，在输送弱酸碱流体、工业循环水的管路场景中，不会出现锈蚀、结垢的问题，也不会和管道内的输送介质发生反应污染流体，适配PVC、PPR等同材质塑料管道的安装需求，在净水设备、化工加药管路、市政给排水支管的安装场景中适配性极强。从结构设计来看，这款管夹采用了分体式抱合结构，下半部分为带安装翼的固定基座，上半部分为半圆弧抱箍，两个锁紧点位采用内六角螺栓预紧，安装时可以先将基座通过安装翼上的固定孔锁附在墙面、设备机架或者管路支架上，再将管道放置在基座的圆弧槽内，扣合上半部分抱箍后锁紧螺栓即可完成固定，不需要在管道安装前提前套入管夹，后期管路维护调整时也不需要整段拆卸管道，只需要松开螺栓即可调整管夹位置或者更换配件，现场安装的灵活度很高。设计过程中，圆弧夹持面的内径做了0.3mm的正公差处理，既可以保证抱合后和管道外壁充分贴合，避免夹持应力集中在管道局部造成管壁压损，也能适配管道生产时的外径公差波动，不会出现管道无法卡入或者夹持过松的问题。基座背部的支撑肋板做了加厚处理，在螺栓锁紧时可以分散夹持力，避免长期受力后基座出现形变开裂，两侧的安装翼和基座主体做了一体化注塑成型，没有拼接焊缝，整体结构强度可以满足垂直布设、水平布设管道的承重需求，在管道存在小幅热胀冷缩位移时，夹持面的微变形量可以抵消部分轴向应力，不会出现硬接触导致的管壁磨损。安装边界方面，这款管夹的安装翼上的固定孔适配M6规格的膨胀螺栓或者自攻螺丝，两个安装孔的中心距为140mm，安装时需要预留的操作空间为管夹本体外轮廓向外延伸30mm，保证锁紧螺栓时有足够的扳手操作空间，管夹夹持管道后，管道中心距离安装面的距离为70mm，在做管路排布三维设计时，可以直接将该尺寸作为管道的安装标高参考，避免和周边其他管线、设备结构出现干涉。和同规格的金属管夹相比，这款聚丙烯管夹的重量更轻，在多管路并行布设的场景中，可以大幅降低管路支架的承重负载，本身的绝缘性能也适合在有电气绝缘要求的管路布设场景中使用，不会形成导电通路引发电气安全隐患。
