工业通风系统用异形转接管道结构

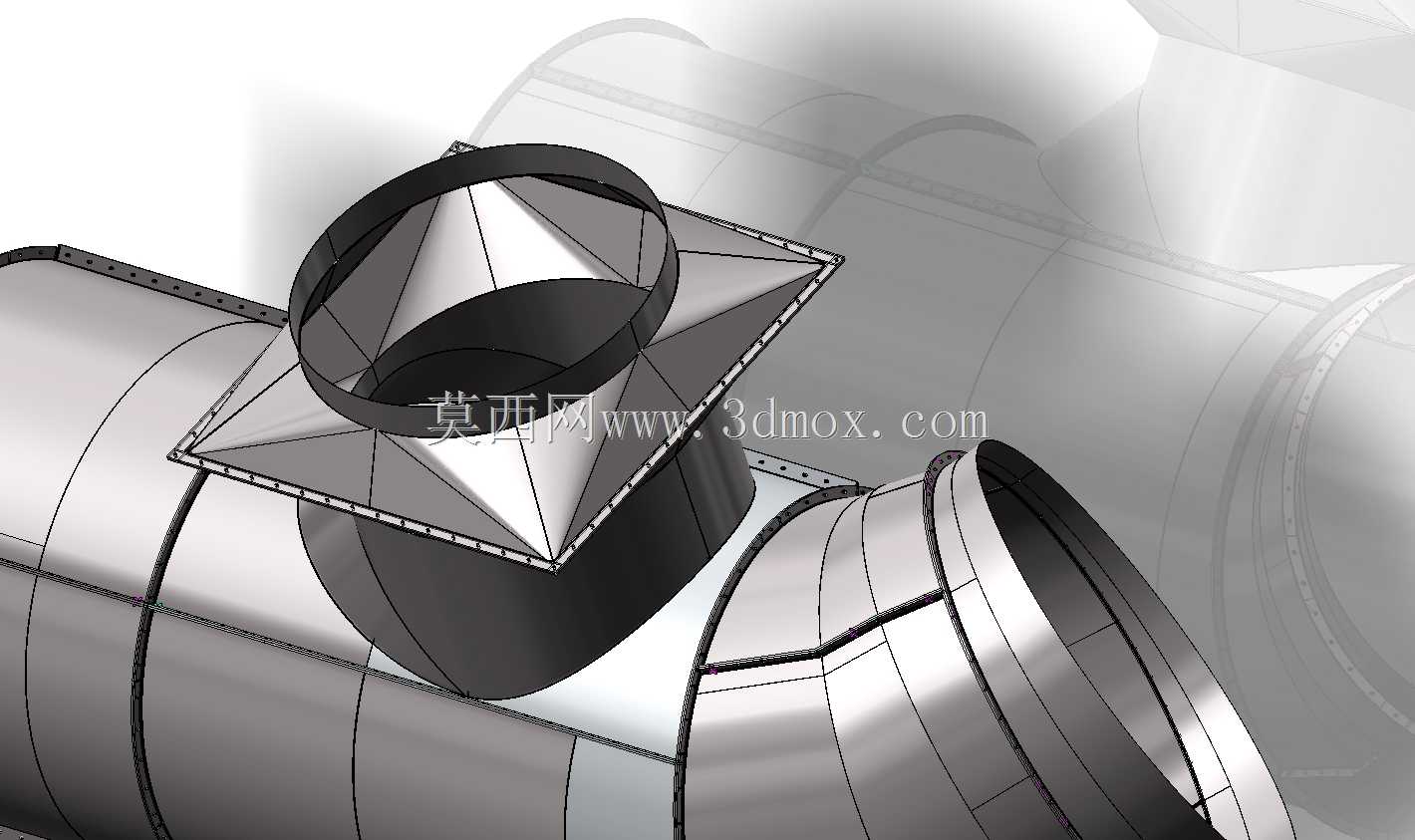

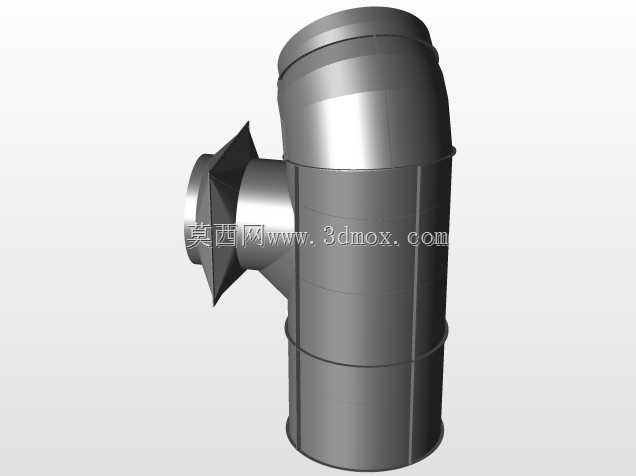

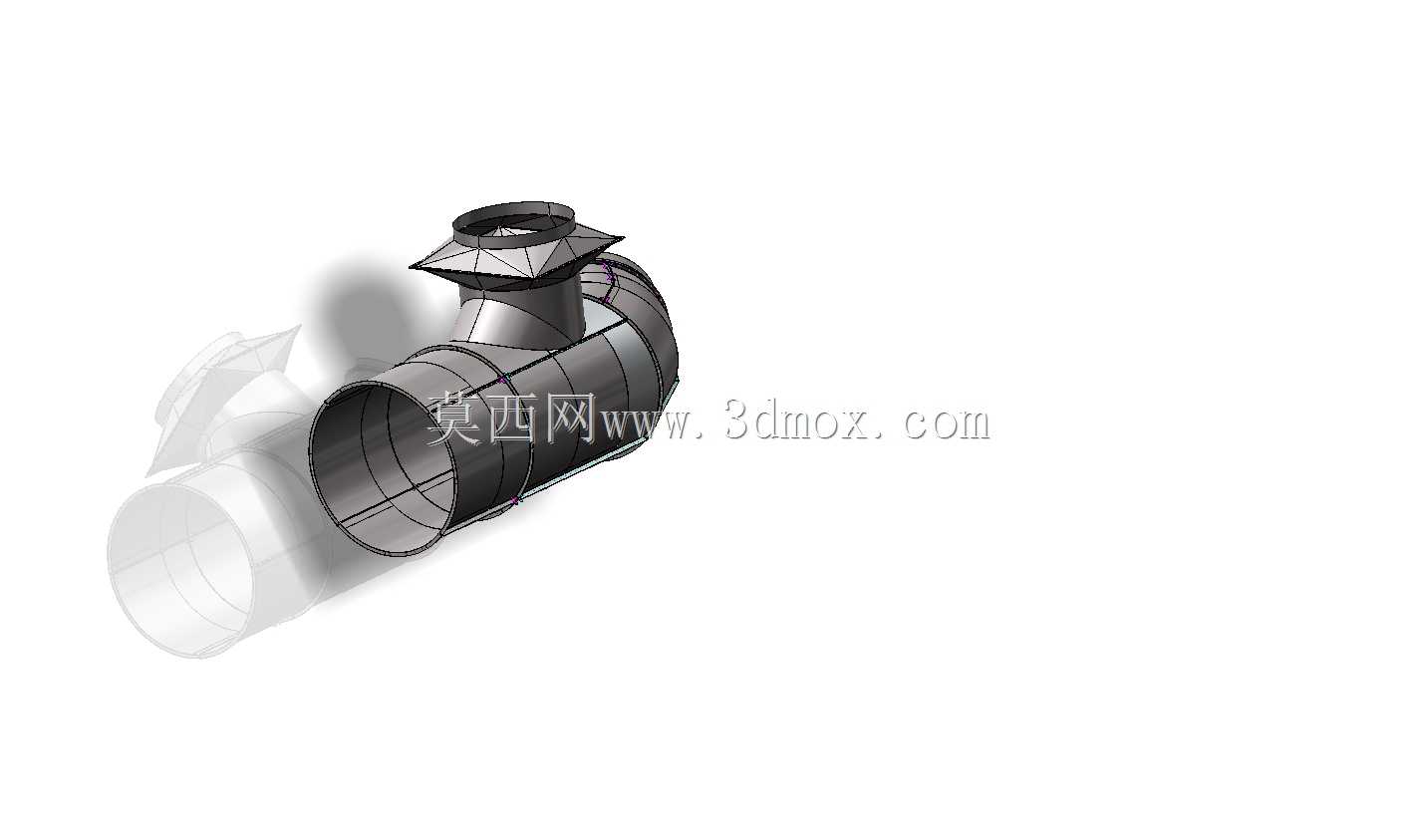

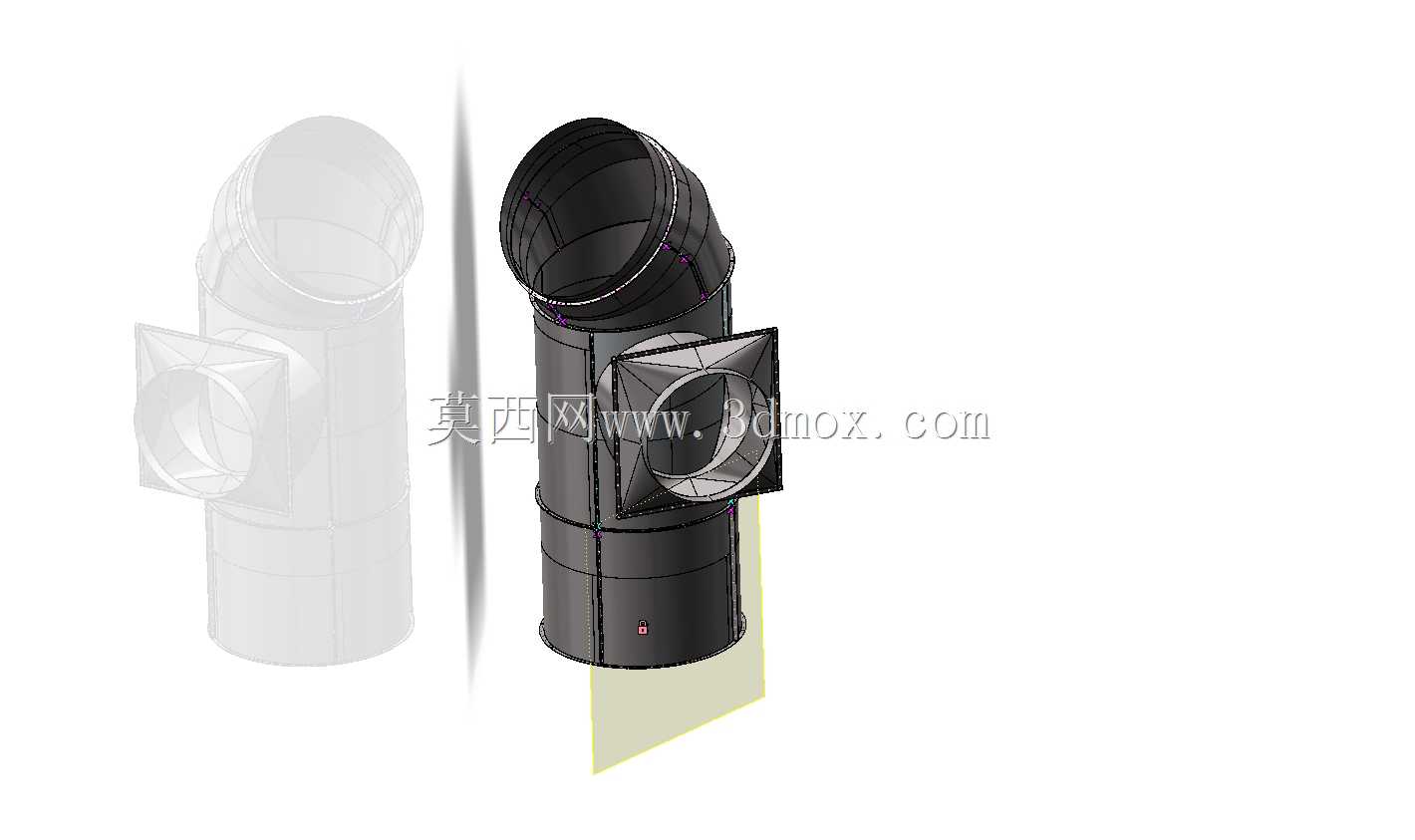

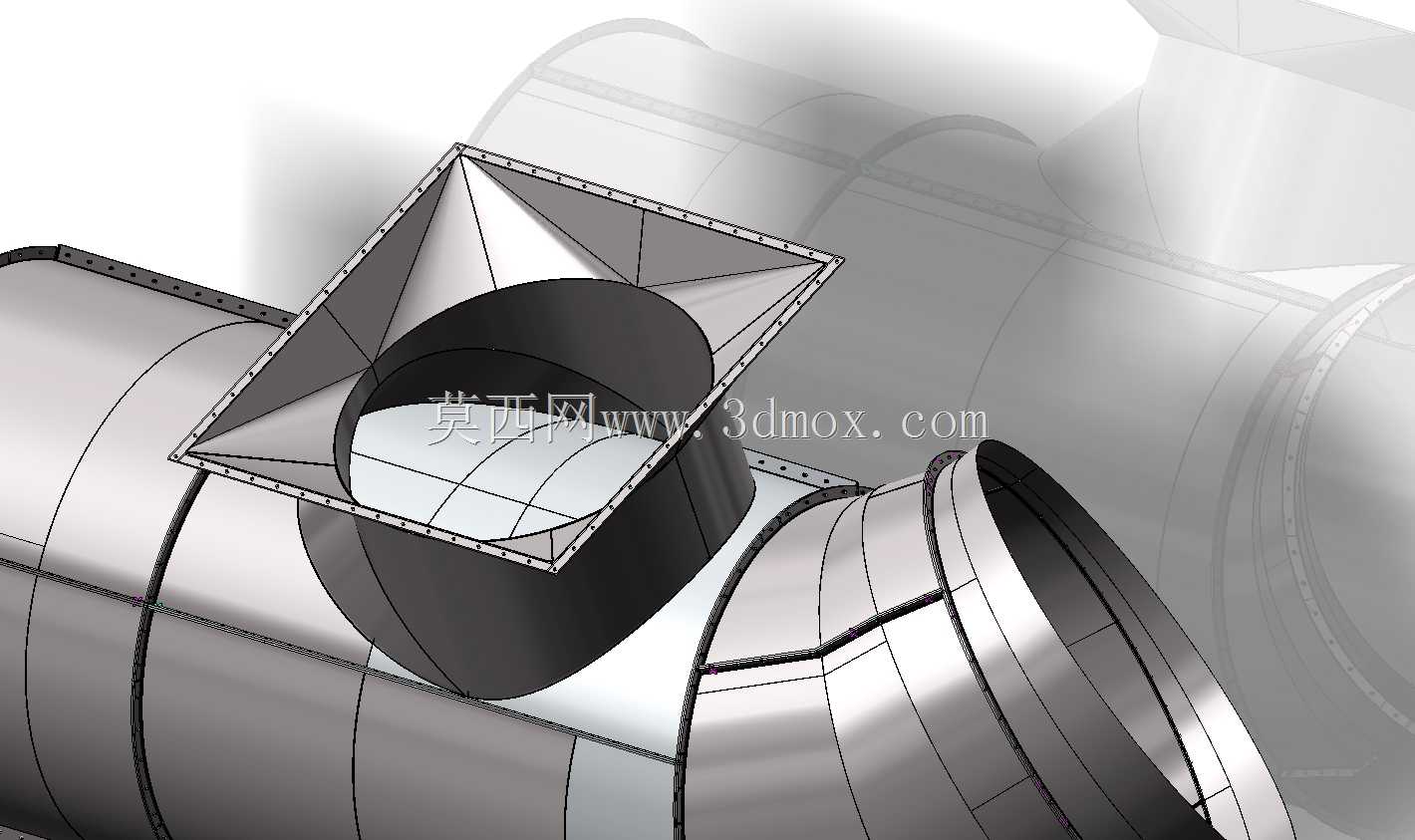

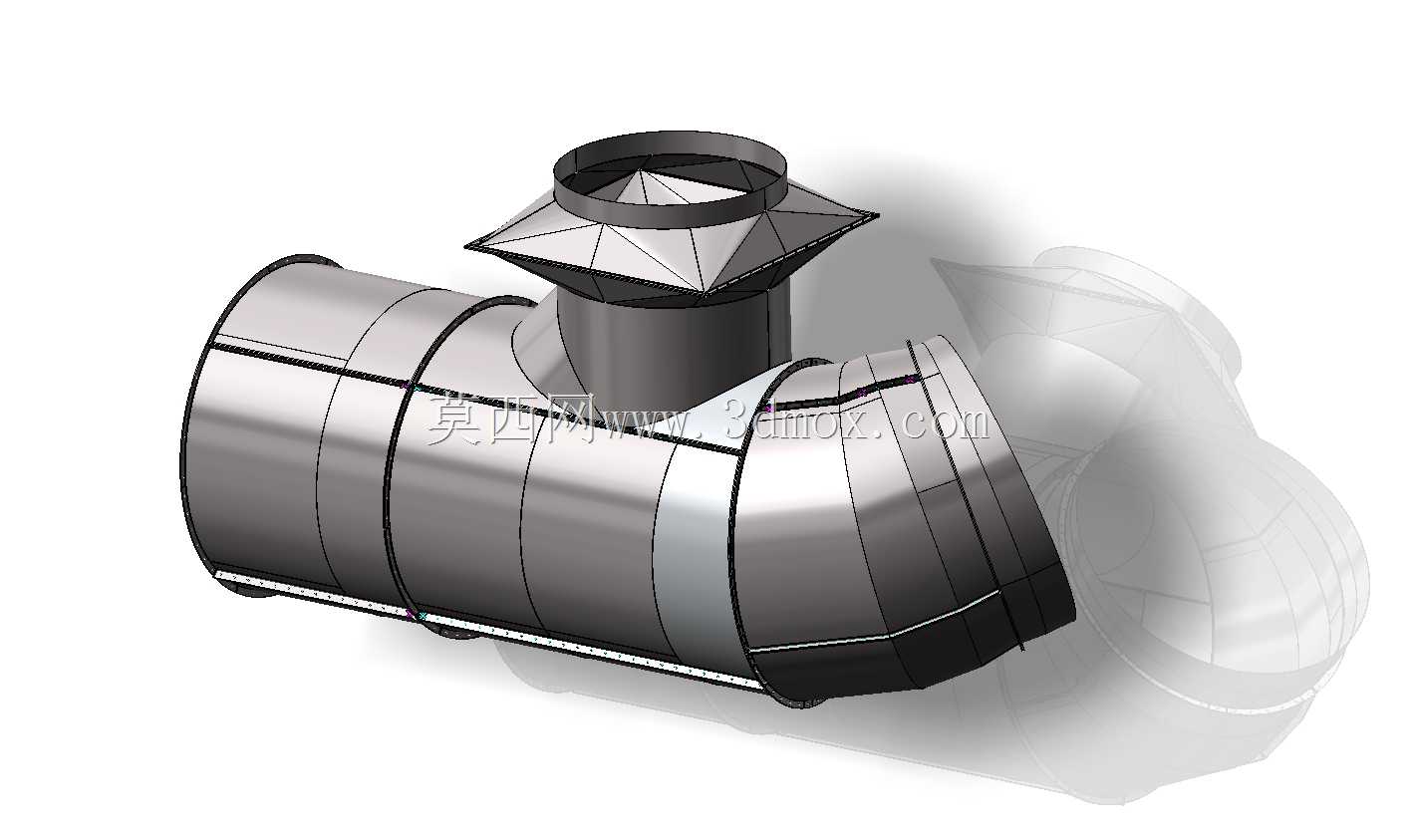

这款异形转接管道主要应用在工业通风除尘、商用暖通空调的管路布设场景中，用来解决不同截面形状风道之间的转向衔接问题，在车间排风、废气收集、集中送风系统里经常会遇到圆形主风道与方形支管对接、同时需要调整送风角度的工况，常规的直筒弯头加变径接头的组合不仅占用安装空间大，接缝多容易出现漏风问题，局部风阻也会更高，长期运行会增加风机的负载损耗。设计这款管件的时候，首先是结合现场安装的边界条件做的结构适配，主体段保留圆形截面的结构强度，圆形管壁在负压通风工况下抗变形能力更强，不需要额外加加强筋就能承受常规通风系统的风压，侧出的方形接口是为了直接匹配方形的风口、风阀或者设备出风口，省掉现场额外做方变圆转接的工序，接口端都预留了标准的法兰连接边，安装的时候可以直接和对应规格的管路通过螺栓紧固，配合密封胶条就能满足漏风率要求。转向角度是按照现场管路走向的常见需求设置的，避开了90度直角弯头的高风阻缺陷，内壁做了顺滑的弧面过渡，气流在转向的时候不会产生明显的涡流，能有效降低管路运行的风噪，减少风压损失。安装边界上，圆形主通道的上下端面保持同轴，安装时可以直接串接在竖直布设的主风道上，侧向方形接口的伸出长度经过优化，不会和主风道的固定支架产生干涉，管壁厚度按照常规通风管路的承压标准选取，既保证结构强度，也不会过度增加管件自重，吊装的时候不需要额外做加强支撑。在结构细节上，管件的拼接焊缝位置都做了内表面打磨处理，避免内壁凸起挂留粉尘，在除尘系统使用的时候能减少积灰堵塞的风险，方形接口的端面做了平面度处理，和方形风阀对接的时候能保证密封面完全贴合，不会出现局部漏风的情况。这类异形转接管件在实际项目中往往需要根据现场管路走向定制，标准化的三维结构可以直接导入管路布设的整体装配中，提前校验安装空间，核对接口匹配度，避免现场施工时出现管件尺寸不符、安装干涉的问题，也能直接用于管件的展开下料，指导车间的钣金加工生产，减少现场测绘的工作量，提升管路安装的施工效率。
