过滤器配套异形变径通风管道结构

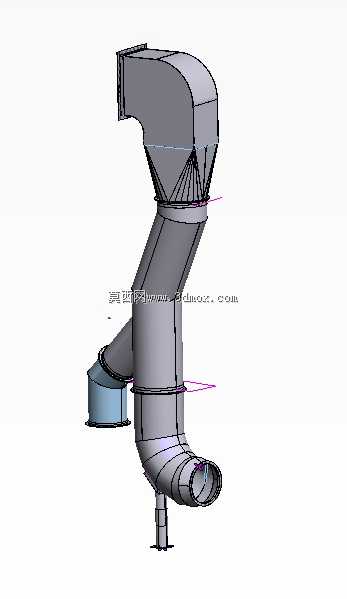

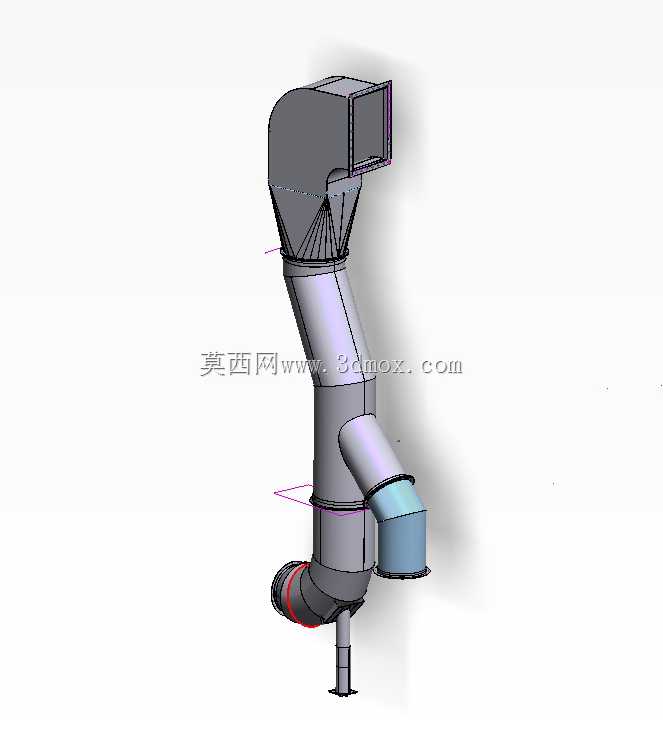

这类异形通风管道主要适配工业过滤系统的气路输送场景，常见于车间除尘机组、工业废气预处理装置、粉体输送过滤设备的进出风段，承担含尘气流、待过滤介质的导流输送作用，是过滤单元与前端集气罩、后端动力风机之间的核心连接构件。从结构设计来看，该管道采用多段变径、多向分流的组合构型，顶部设置方形法兰接口，可直接与方形出风口的过滤舱室对接，避免方转圆的额外转接件带来的漏风风险；中段通过渐缩变径段调整管路通径，匹配不同风量段的流速要求，减少气流在管路内的涡流损耗，降低风阻带来的动力浪费；侧部斜向引出的支管可作为旁通泄压口或者辅助进风口，满足过滤系统反吹清灰、风量调节的工况需求；下部设置的弯转接口带快装卡箍结构，可快速对接下部的集尘单元或者后续管路，底部的小口径支管用于排放管路内积存的冷凝液或者沉降粉尘，避免管路堵塞。设计过程中优先考虑了安装边界的适配性，整体管路的弯折角度经过流场仿真优化，所有转角处均采用圆弧过渡而非直角弯折，减少气流冲刷带来的管壁磨损，同时控制整体安装高度与横向占用空间，可适配紧凑布置的过滤机组安装空间，无需对原有设备框架做大幅改动即可完成装配。管壁的分段式结构采用法兰拼接设计，每一段管路都可单独拆卸，方便后期对管路内部进行清灰、检修，更换磨损严重的管段时无需拆解整个管路系统，降低运维工作量。接口处的密封面预留了密封胶条安装槽，可保证负压输送工况下的管路密封性，避免未经过滤的含尘气体泄漏到车间环境中。这类管路的尺寸设计完全匹配对应过滤设备的额定处理风量，通径变化梯度符合通风管路设计规范，既不会因通径过小导致风速过快加剧管壁磨损，也不会因通径过大造成材料浪费、占用过多安装空间，支管的角度与位置经过实际工况验证，不会干扰主路气流的正常输送，同时可满足旁通功能的气流走向要求。
