双板斜撑式太阳能光伏支架结构设计

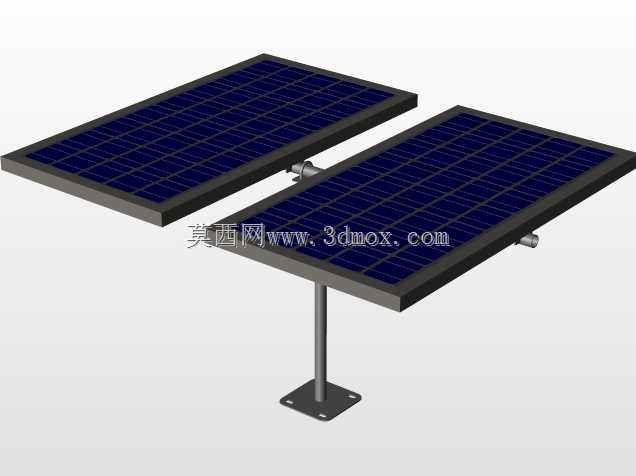

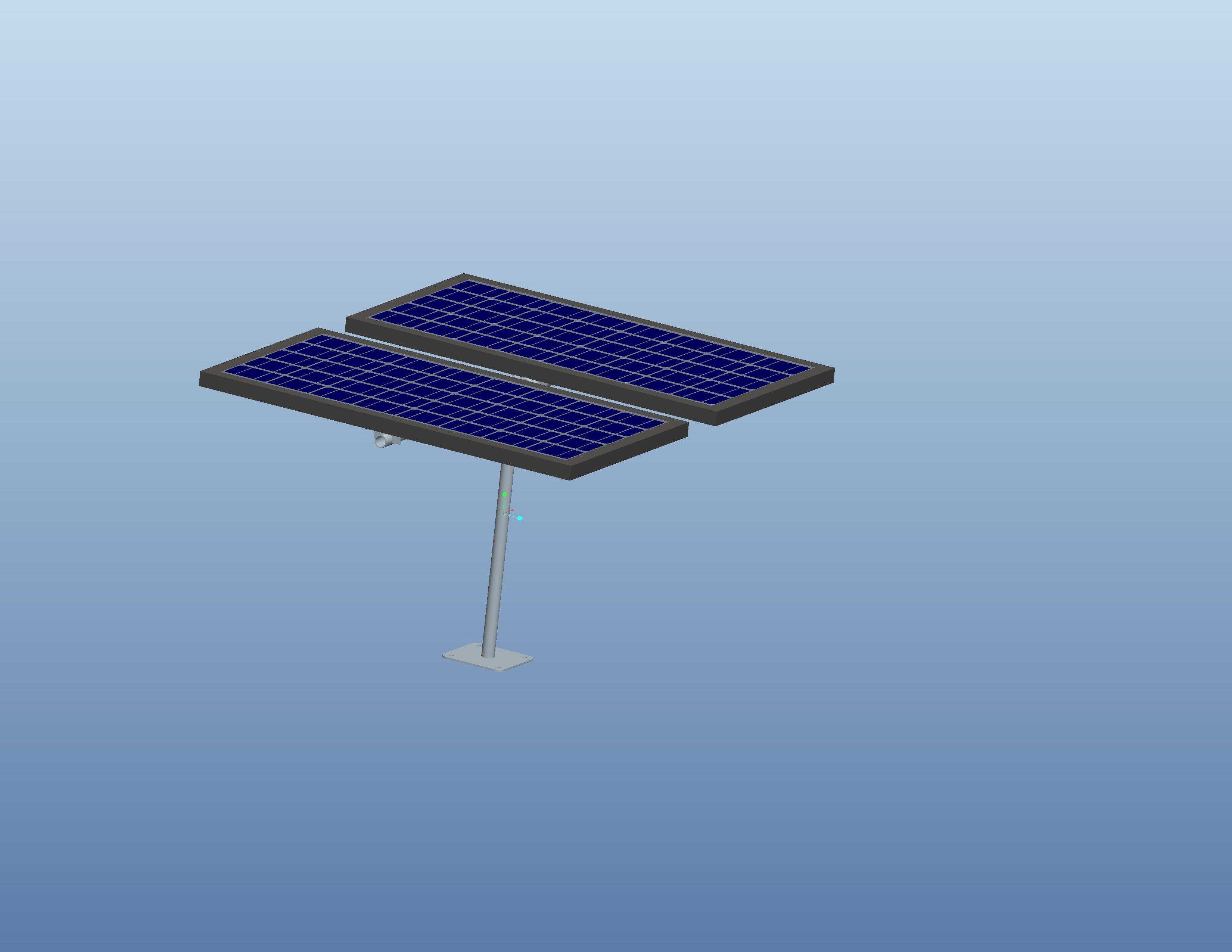

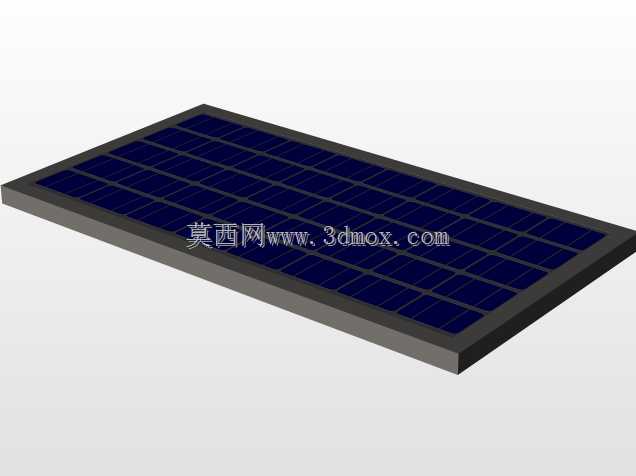

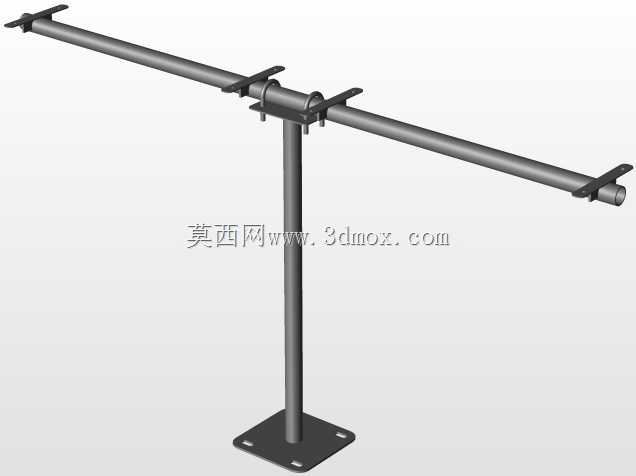

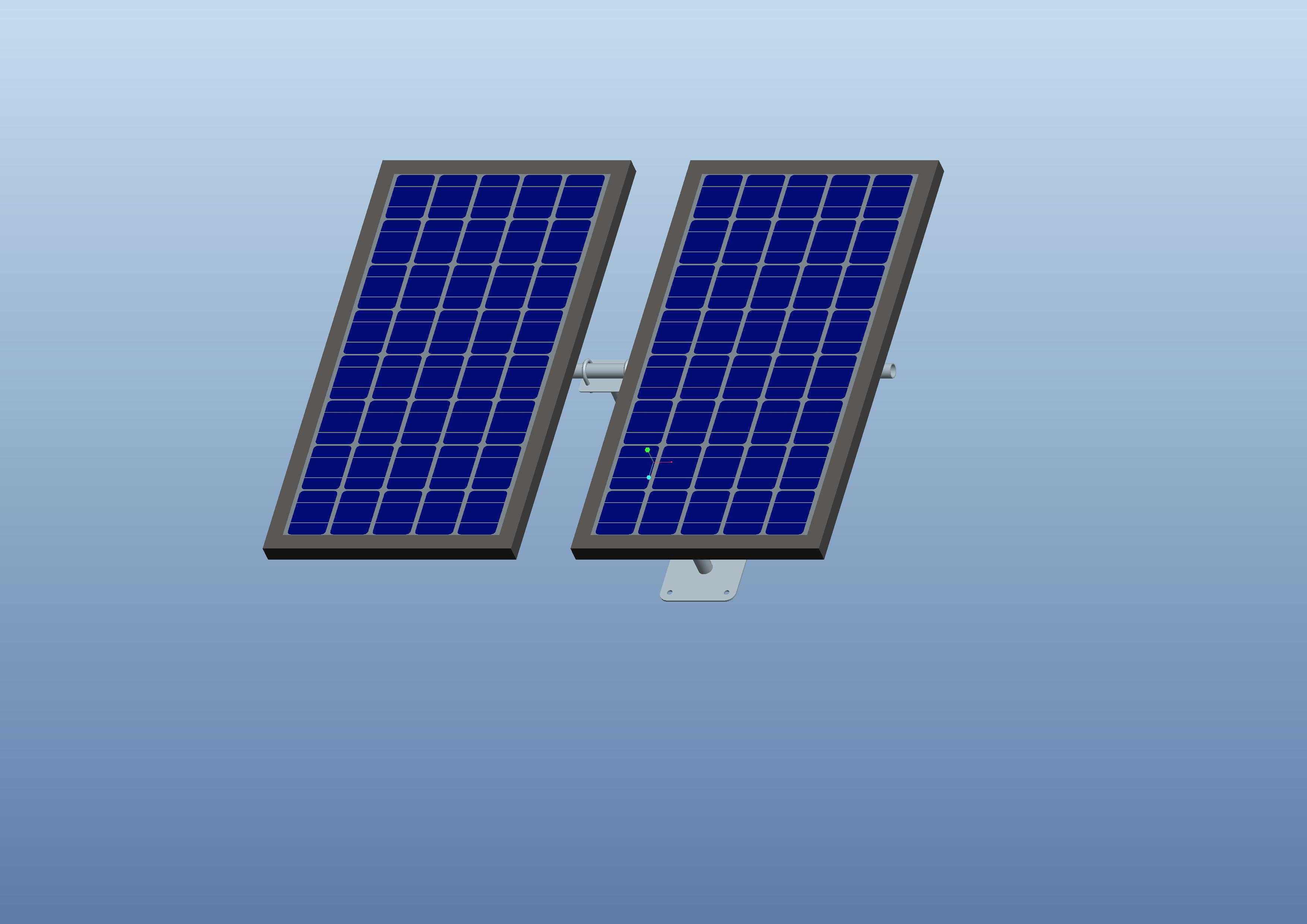

该结构针对分布式光伏并网场景设计，可适配户用屋顶、小型工商业厂区平顶、离网供电站点等多种安装环境，核心作用是为两块标准晶硅光伏组件提供稳定的支撑载体，保障组件长期处于最佳受光倾角，同时抵御户外风载、雪载及轻微地震载荷的冲击。从功能特性来看，结构采用单立柱悬臂支撑形式，区别于传统双立柱支架的多点固定方案，单立柱设计大幅减少了基础浇筑的占地面积，对于屋顶荷载有限、安装空间局促的场景适配性更强，立柱底部采用方形法兰底座，可通过膨胀螺栓与混凝土基础、预制配重块直接连接，安装工序更简便。组件安装框架采用矩形空心型钢焊接成型，框架内侧预留标准组件安装孔位，孔位间距匹配常规60片、72片晶硅组件的固定点位，无需额外打孔即可完成组件固定，框架与立柱的连接节点设置了倾角调节余量，可根据项目所在地纬度在25度至45度区间内调整安装角度，最大化提升全年光伏发电效率。设计过程中优先考虑户外长期使用的耐候性，所有钢构件均预设热镀锌处理的工艺余量，建模时对焊接节点做了圆弧过渡处理，避免应力集中导致的长期使用开裂问题，同时对支架整体的重心做了校核，确保双板组件安装完成后整体重心投影落在法兰底座范围内，降低倾覆风险。外形尺寸方面，单块组件安装位的长宽尺寸适配常规1650mm*990mm标准组件，两块组件沿横向并排布置，整体支架横向总宽度控制在3400mm以内，纵向伸出长度为1200mm，立柱高度可根据安装场景调整，常规配置下立柱顶端距安装基础高度为1800mm，既保证组件下方留有足够的通风散热空间，也避免高度过高导致风阻过大。安装边界上，法兰底座要求安装基础的平面度误差不超过5mm/m，基础承载力不低于10kN/㎡，支架后侧预留不小于800mm的检修通道，方便后期组件清洁、线路维护作业，整体结构无复杂传动部件，后期维护成本极低，适合批量推广应用于小型分布式光伏项目。
