带弹簧复位结构的接触式开尔文探针

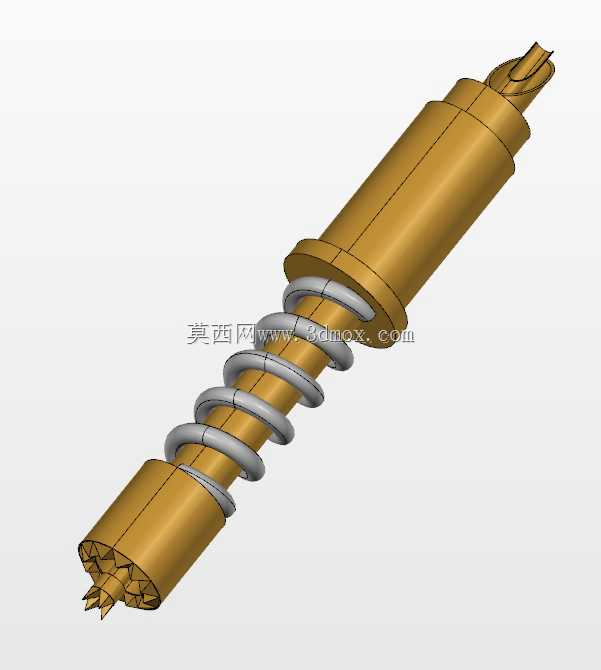

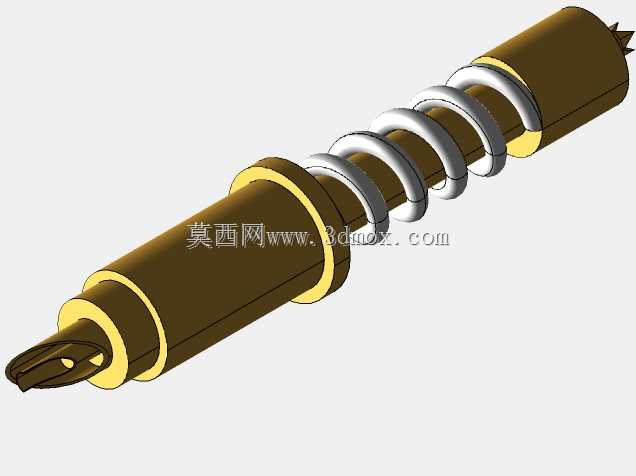

这类带内置弹簧的接触式开尔文探针，多应用在精密电性能检测工位，常见于半导体封装测试、PCB板通断及阻抗检测、微小元器件电性参数测量场景，是测试治具里的核心接触部件，负责在测试压合过程中稳定接触被测点位，同时实现开尔文四线检测所需的独立电流、电压通路，避免引线电阻带来的测量误差。从结构设计来看，探针整体为同轴阶梯轴形态，两端分别设置接触端头，一端为多爪式尖顶接触头，用于刺破被测件表面氧化层，保证低阻抗接触，另一端为接线端，用于连接测试回路；中段套置的圆柱螺旋压缩弹簧，为探针提供轴向浮动行程，在压合测试时补偿治具加工、装配带来的高度差，保证每个探针都能以稳定的接触压力抵靠被测点位，避免接触不良或者压力过大损伤被测件表面。设计这类探针时，首先要确认安装边界：探针的最大外径需匹配治具安装孔的公差，通常安装孔与针体的间隙控制在0.02-0.05mm，既保证探针可以顺畅轴向滑动，又避免径向晃动导致接触偏移；探针的总行程由弹簧压缩量决定，常规工况下预留1-3mm的压缩行程即可满足多数测试场景的浮动需求，弹簧的刚度选择需要匹配接触压力要求，过小的压力会导致接触电阻不稳定，过大的压力则会加快探针端头磨损，甚至压伤软质被测件比如PCB焊盘、芯片引脚。外形上的阶梯轴结构，一方面是为弹簧提供安装定位轴肩，限制弹簧的最大压缩位置，避免弹簧压并失效，另一方面阶梯结构可以在安装时配合治具内的限位台阶，防止探针从安装孔中脱出，不需要额外的固定结构就能完成装配，提升治具组装效率。两端的接触端头做了差异化设计，测试端的多爪尖齿结构，除了破氧化层的作用，还能在接触时形成多个独立接触点，即使个别点位沾有微小灰尘或者异物，其余接触点仍能保证通路，提升接触可靠性；接线端的柱形结构方便焊接导线或者对接治具内部的导电排，减少接线处的电阻波动。在实际选型应用中，这类探针的轴向同轴度需要严格控制，否则在压合过程中会出现卡滞，导致弹簧无法正常复位，长期使用后针体磨损会加剧，因此建模时需要保证各段轴的同轴度公差，弹簧的两端并紧磨平结构也要还原，保证弹簧受力均匀，不会出现偏载导致的探针歪斜。
