集成式多通路调压控制阀组结构

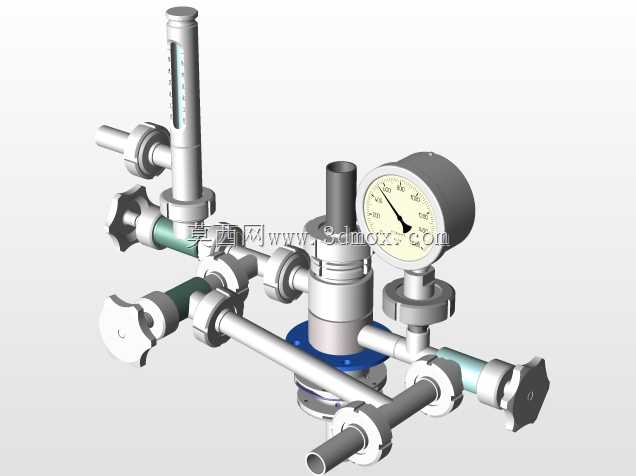

这套阀组结构多用于中小流量的流体管路调压、分流工况，常见于实验室气路、小型工业供气系统、医疗设备气源回路这类需要精准调控压力、同时实现多通路通断控制的场景。从结构布局来看，主体采用集成式阀座设计，将多个截止阀、调压结构、压力检测单元整合在同一基座上，相比分散式阀件拼接的管路，能大幅减少外接接头数量，降低管路泄漏点，同时压缩整体安装空间，适配紧凑的设备内部安装需求。

设计上优先考虑操作便利性，各个手轮的排布角度经过调整，操作时不会出现相邻手轮干涉的情况，操作人员站在单一侧面即可完成所有通路的开关、压力调节动作，无需绕设备走动操作。竖向设置的刻度杆与调压阀芯联动，可直观显示当前阀芯开度，配合侧面安装的径向压力表，能同时读取阀后压力数值与阀芯相对位置，方便操作人员快速判断阀组工作状态，避免盲目调节导致的压力超调问题。

各个外接管路接口采用统一的外螺纹连接形式，接口朝向沿基座周向分布，可适配不同方向的来气与出气走向，安装时无需额外增加弯头转接，减少管路流阻。基座底部设置带定位孔的法兰安装边，安装时可通过螺栓直接固定在设备面板或者支架上，安装边界规整，预留的手轮操作空间与压力表读数空间都经过核算，安装后不会出现遮挡表盘、手轮无法完全旋动的问题。

功能上，这套阀组可同时实现单路进气、多路独立输出的控制需求，每一路都配有独立的截止手轮，可单独控制对应通路的通断，中间的调压结构可统一调节输出压力，也可根据需求调整为分路调压结构，适配不同输出压力要求的工况。阀芯部位采用硬密封配合软质密封垫的结构，兼顾密封性能与使用寿命，频繁开关操作也不易出现密封失效问题。压力表采用轴向安装结构，表盘朝向操作人员常站立的方位，读数时无需俯身或者侧头，日常巡检时可快速确认压力是否在正常区间。整体管路的通径设计匹配常规中小流量供气需求，流道在基座内部做了圆滑过渡处理，避免直角流道造成的压力损失与紊流问题，输出压力稳定性更好。
