石油井口用法兰连接手动闸阀结构

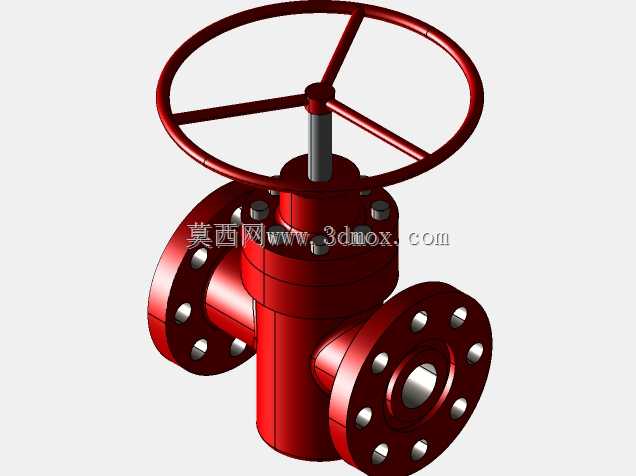

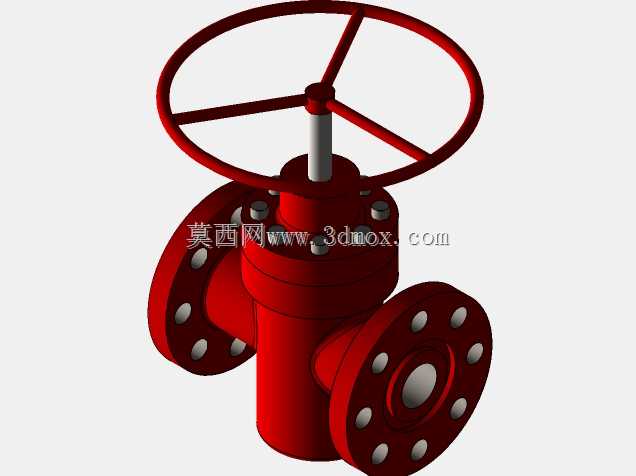

这款手动法兰闸阀的建模还原，核心围绕油气井口的实际工况做结构匹配，两端采用2 1/16英寸标准法兰接口，可直接与同压力等级的井口管汇、采油树组件对接，安装时法兰端面的密封槽、螺栓孔位完全对齐行业通用规范，无需额外做适配加工，能满足现场快速装配更换的需求。日常作业中，这类闸阀除了部署在井口组件上，也可沿用到油气集输管线、工艺流体管控支路中，通过顶部手轮的旋转带动阀杆做垂直升降，实现管路通断的无节流控制——全开状态下阀道完全贯通，流体阻力极小，不会对输送介质造成额外的压损，也不容易在阀腔内留存介质残渣，适配含少量杂质的油气、工艺流体输送场景。建模过程中优先还原了实际产品的结构逻辑：阀体采用整体锻造式的三通结构，中法兰位置通过均布螺栓实现阀盖与阀体的压紧密封，手轮采用轮辐式结构，操作时受力均匀，即便在现场带压操作状态下，也能通过常规加力杆实现可靠启闭，不会出现轮缘变形的问题。从安装边界来看，模型完整保留了法兰端的凸台厚度、螺栓孔分布圆直径、手轮最大旋转外径、阀杆全开时的顶部伸出高度，这些尺寸参数可直接用于井口布局的干涉校验，设计人员在做采油树配套、管廊排布时，可直接调用该模型核对安装空间，避免出现手轮操作空间不足、法兰与周边管线碰撞的问题。结构细节上，阀瓣采用平行式闸板结构，密封面贴合角度完全匹配现场检修的研磨要求，中腔的密封填料函位置也做了等比例还原，能直观看到填料压盖的压紧螺栓布局，方便后续做密封结构的优化参考。不同于节流阀的调节属性，这款闸阀的定位是管路截断类部件，正常工况下仅做全通或全关操作，建模时特意保留了阀体外部的加强筋结构，对应高压工况下的阀体强度需求，两侧法兰的密封水线位置也做了细节刻画，完全贴合现场实际加工的结构特征，可直接用于新员工的阀门结构认知教学，也能作为井口装置方案设计的通用选型参考模型。
