手榴弹造型便携移动储能电源结构设计

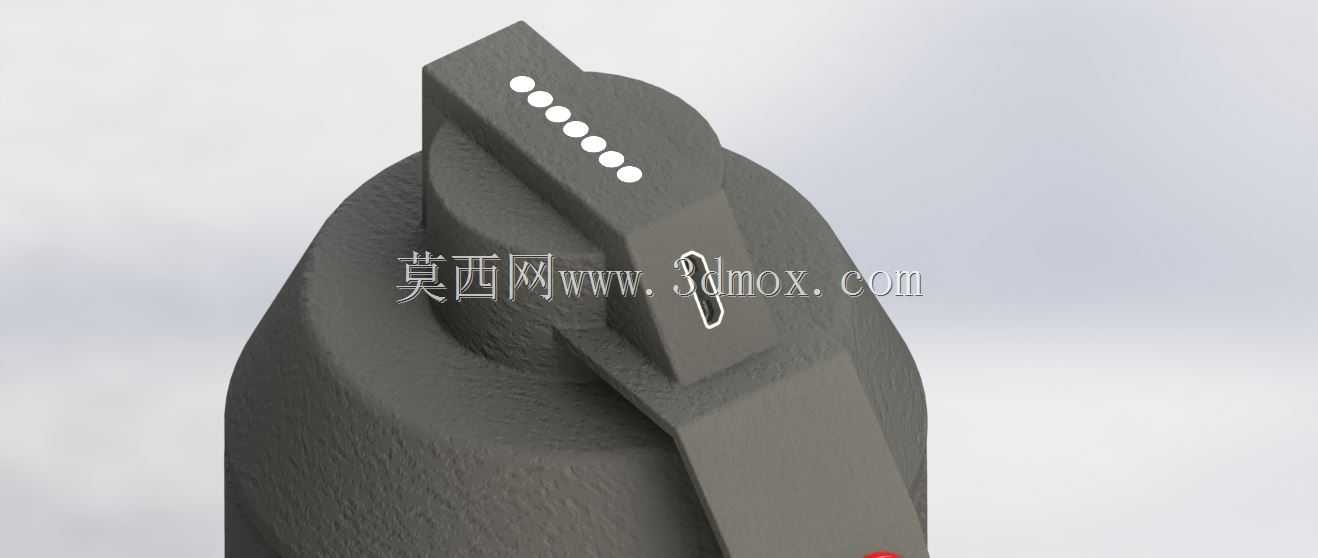

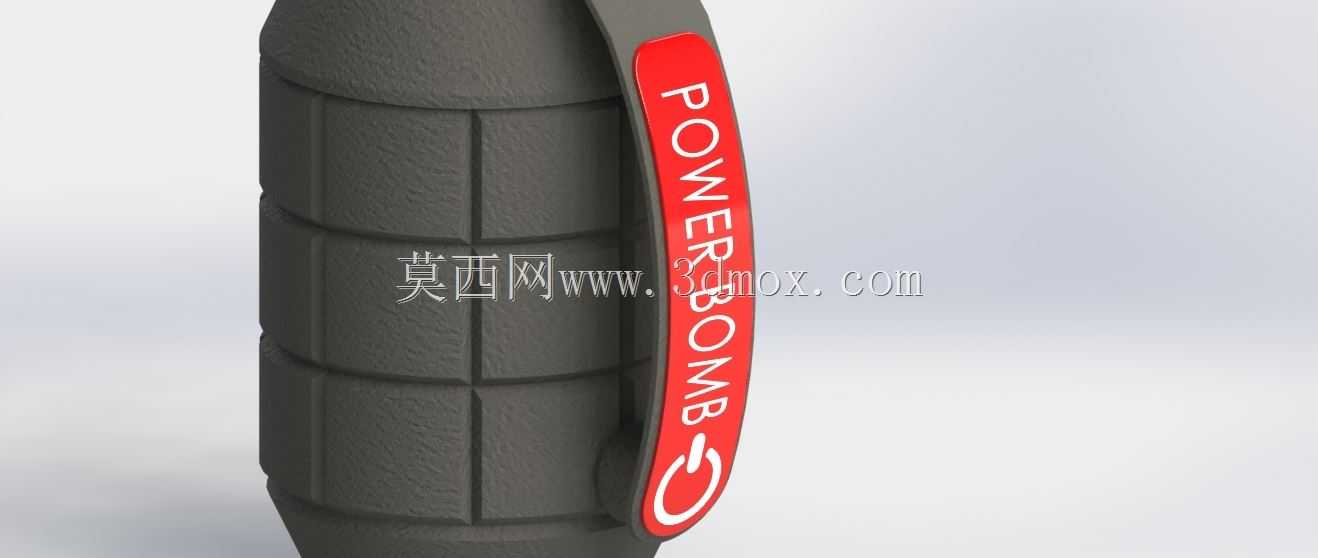

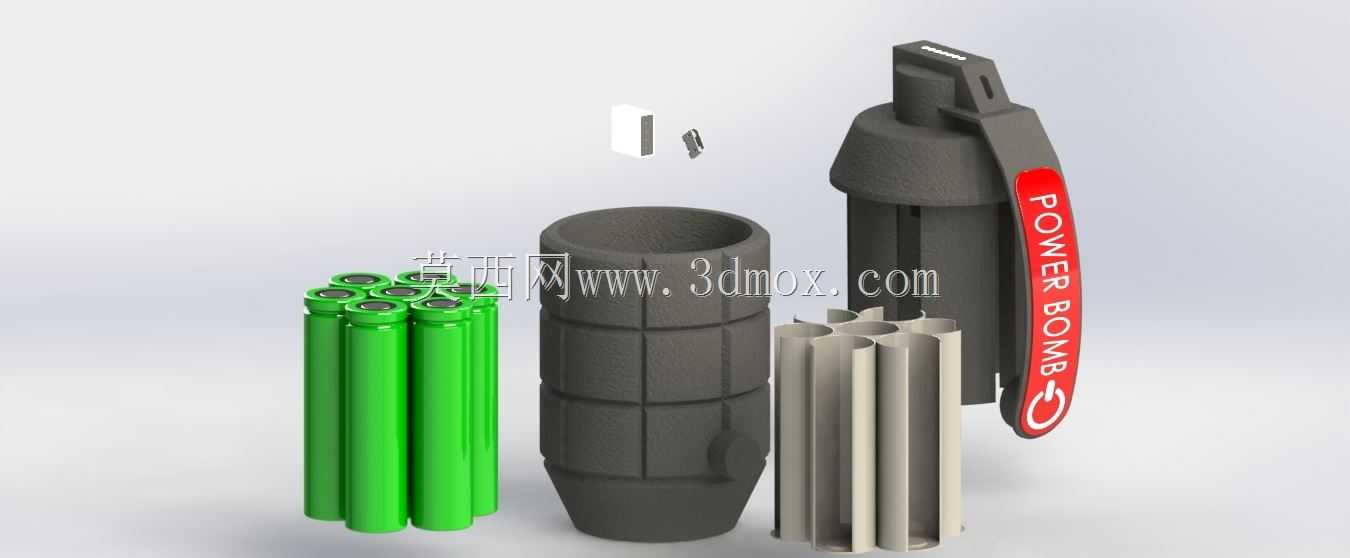

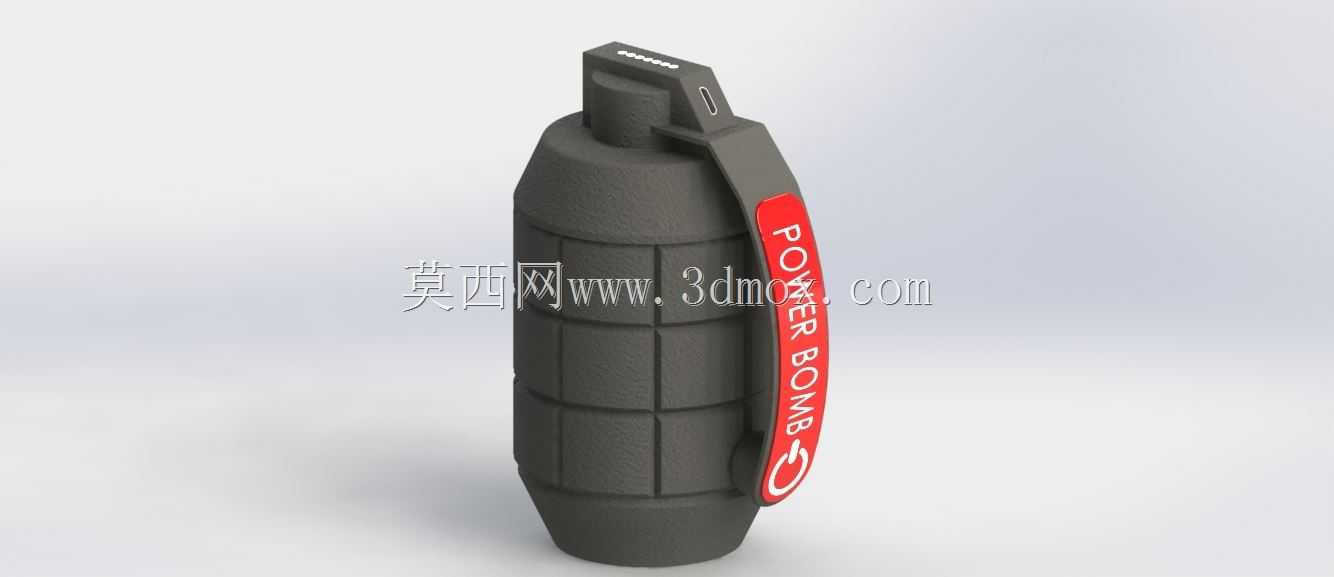

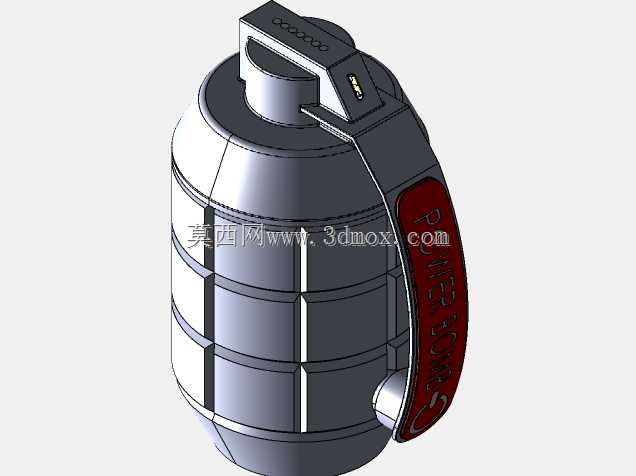

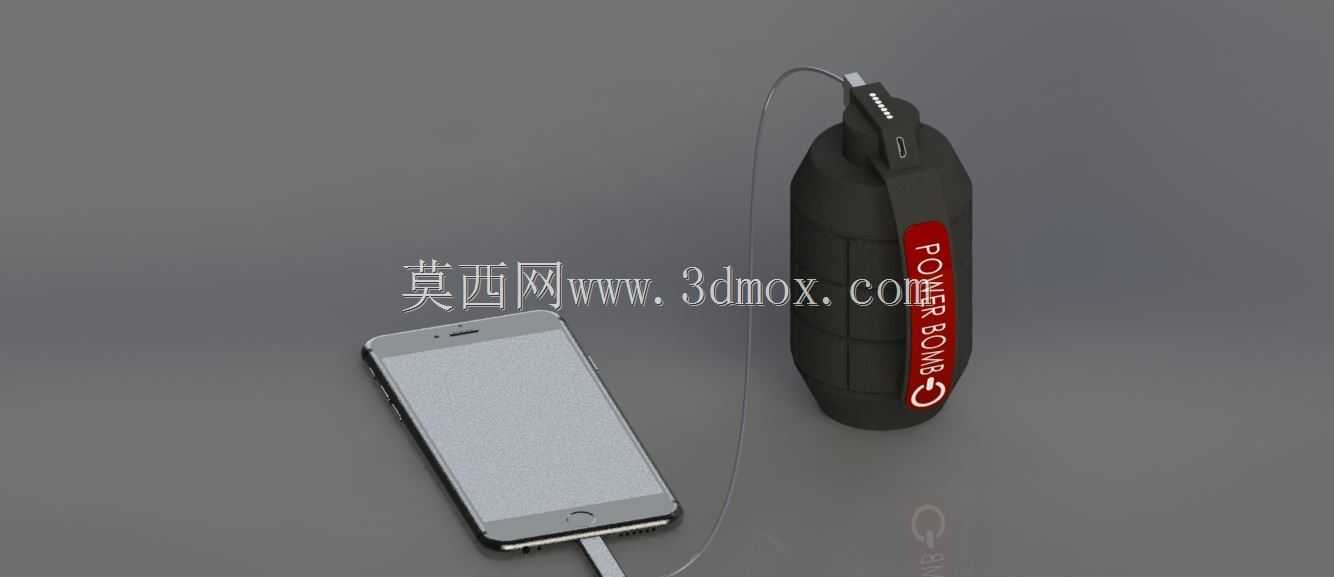

这款手榴弹造型的便携储能设备，最初的设计切入点是户外作业、应急抢险场景下的随身供电需求——传统矩形移动电源在工装口袋、工具包内易与其他金属工具磕碰，边角磨损后外壳开裂的问题在一线作业场景中十分常见，因此设计团队参考了MK2手榴弹的分段式防滑壳体结构，将外壳做了等距环向凹槽处理，既提升了手持摩擦力，也让壳体在受到径向挤压时能通过凹槽分散应力，避免单处受力开裂。从功能实现层面看，设备内部采用18650圆柱锂电芯成组排布，电芯组与外壳之间预留了1.2mm的缓冲间隙，填充阻燃EVA泡棉，在跌落时能吸收冲击能量，避免电芯受挤压短路。外壳侧面的红色标识带并非单纯装饰，其内部集成了USB-A、Type-C输出接口与电量指示灯，标识带做了内凹处理，接口处加装硅胶防水塞，可满足IP54级防尘防水要求，适配户外雨天、多粉尘的作业环境。从安装与携带边界来看，设备整体直径为62mm，总长度148mm，重量控制在320g以内，可直接放入工装裤侧袋、工具包的网兜内，也可通过配套的快挂扣挂载在腰带、背包肩带上，不会对作业动作造成干涉。在结构设计细节上，壳体采用PC+ABS合金注塑成型，分段式凹槽的拔模角度设置为1.5度，既保证注塑脱模顺畅，也让凹槽的防滑纹理触感更清晰；顶部的仿引信结构实际是电源按键与LED应急照明灯，按键做了2mm的凸起行程，戴薄劳保手套也可准确按压，照明灯具备常亮、爆闪两种模式，可在夜间检修、应急求救时使用。不同于消费级移动电源的光滑外观设计，这款设备的壳体表面做了细晒纹处理，不易残留指纹与划痕，在油污、灰尘较多的作业场景下，表面污渍可直接用湿抹布擦拭清理。内部电路部分设置了过充、过放、过流、短路四重保护，输出功率支持22.5W快充，可满足手机、执法记录仪、便携检测设备等小型数码设备的应急充电需求，满电状态下可为常规智能手机充电3-4次，适配户外8小时作业的随身供电需求。在结构验证阶段，团队针对壳体做了1.2米高度自由跌落测试，六个面跌落三次后壳体无开裂、接口无松动，电芯电压无异常波动，可满足复杂作业场景下的耐用性要求。
