CR2032纽扣式锂锰电池电芯结构设计

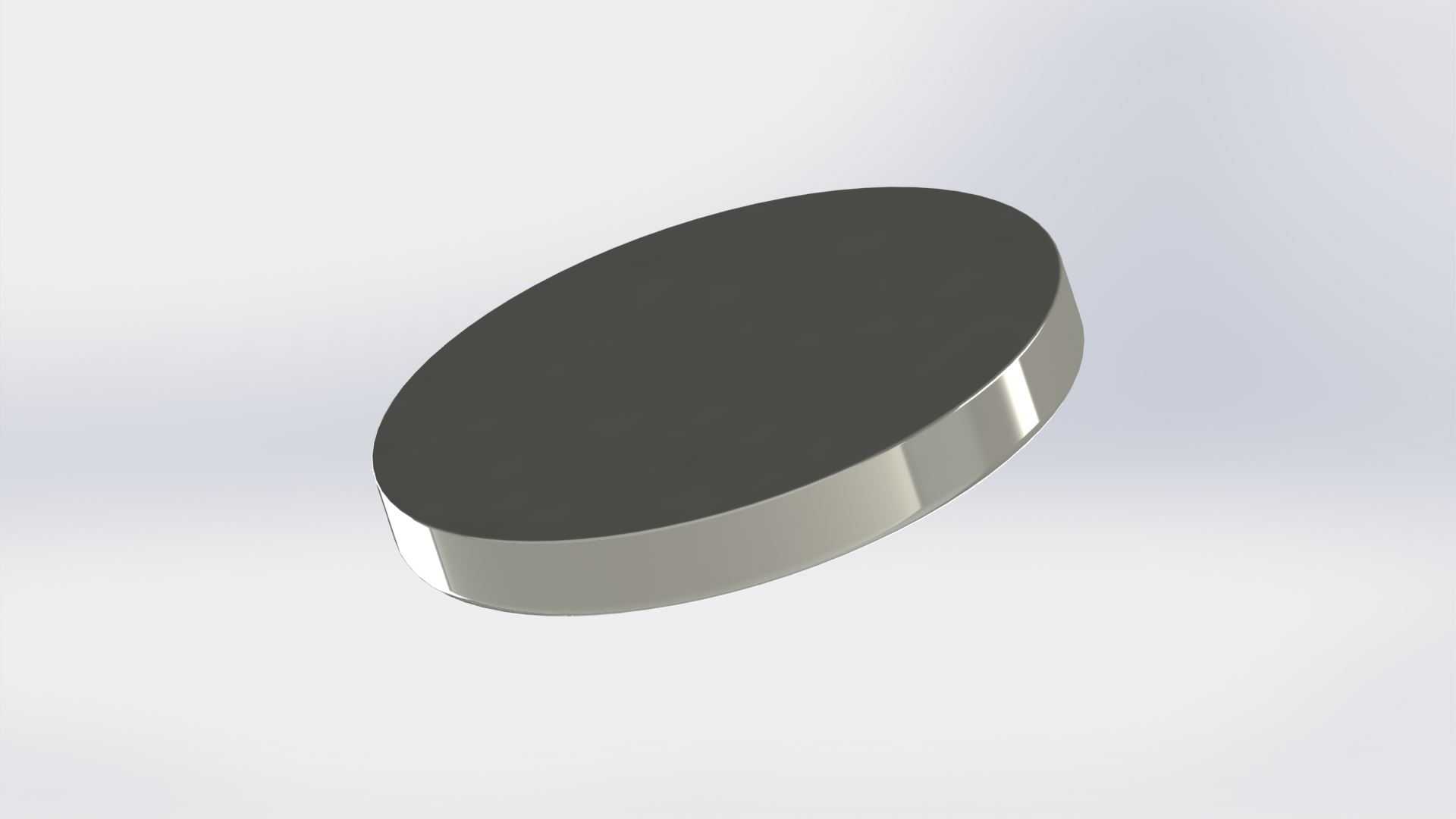

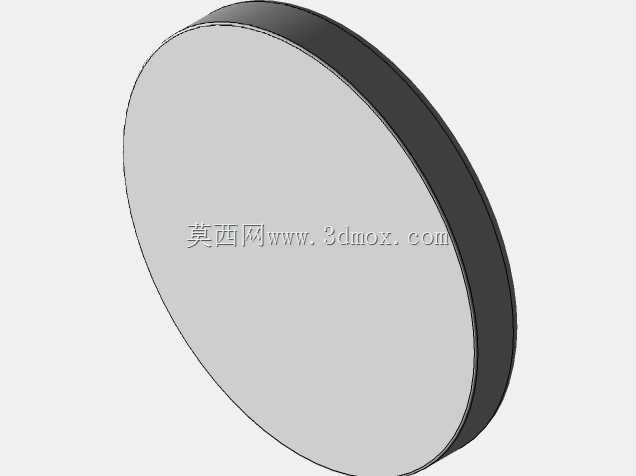

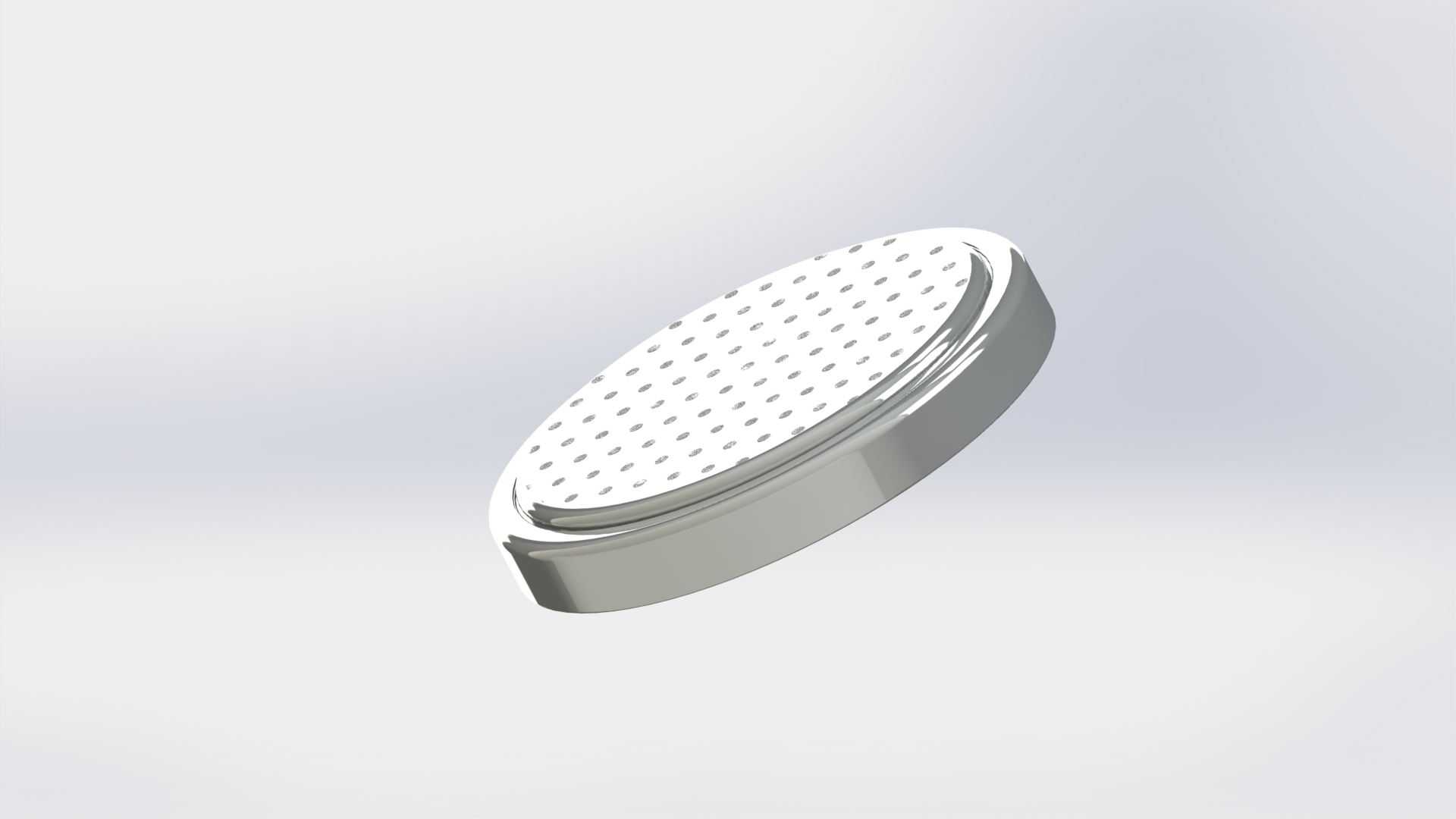

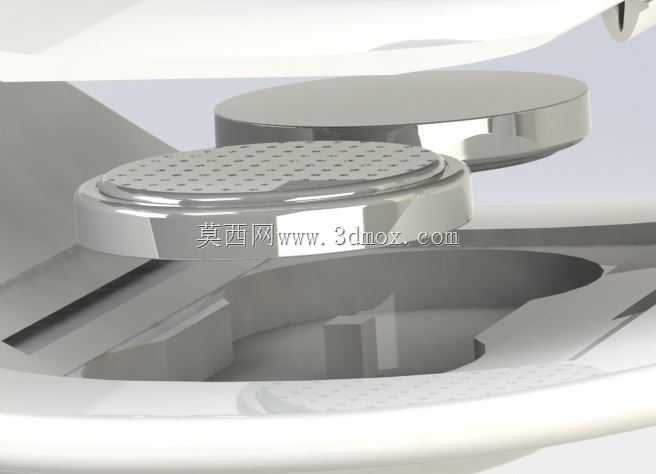

在消费电子、工业测控、低功耗物联网终端的结构设计环节，CR2032规格的扣式电芯是选型清单里出现频率极高的小型供电器件，很多刚接触便携设备结构开发的工程师容易忽略这类小尺寸电芯的安装边界细节，导致后期样机试装时出现卡滞、接触不良、绝缘失效等问题。这类电芯的常规外形为标准薄圆片结构，直径严格控制在20mm区间，整体厚度3.2mm，外壳采用镀镍不锈钢冲压成型，正极面带有密集的防滑凹点结构，既可以在卷绕封装环节增加壳体与内部极组的摩擦力，避免运输震动过程中极组移位，也能在装配到电池座时增加接触摩擦力，防止设备跌落时电芯脱出断电。从设计逻辑上看，这类电芯的密封结构采用双层卷边工艺，壳体与负极盖之间嵌套耐电解液腐蚀的聚丙烯绝缘密封圈，建模时需要重点还原卷边处的圆角过渡特征，不能直接做直角拼接，否则后续做装配干涉检查时，会误判电池座卡扣与电芯壳体的间隙值，实际生产中这个卷边圆角的尺寸公差控制在0.15mm以内，直接影响电芯的密封可靠性，一旦密封圈压缩量不足，高温高湿环境下容易出现电解液爬漏的问题。在实际应用场景里，这类电芯的放电平台稳定在3V区间，持续放电电流通常不超过15mA，脉冲峰值电流不超过30mA，适配的设备涵盖电脑主板CMOS供电模块、汽车遥控钥匙、家用电子体温计、无线蓝牙开关、工业传感器节点等低功耗长续航产品，结构设计时需要注意，电芯负极面为平整的不锈钢平面，正极接触区域要避开卷边位置，电池座的接触弹片需要设计0.2-0.3mm的预压量，既要保证接触电阻稳定在毫欧级，也要避免弹片压力过大长期挤压电芯导致壳体变形。建模过程中还要注意，电芯正极面的凹点是均匀阵列排布的，单个凹点深度在0.05mm左右，不需要做过度精细的特征还原，但要保留表面的防滑结构特征，避免后续做产品渲染或者装配演示时，模型表面过于光滑失真；同时电芯的侧壁不是完全垂直的结构，靠近正极卷边位置有微小的脱模斜度，这个细节在做电池仓的尺寸链计算时必须纳入考量，否则批量装配时容易出现电芯卡入电池仓后无法顺利取出的问题。很多工程师在选型时容易混淆CR2032与CR2025、CR2016的尺寸边界，三者直径一致但厚度分别为3.2mm、2.5mm、1.6mm，对应的电池座弹片行程设计存在明显差异，不能通用替换，在做系列化产品的结构平台化设计时，可以将电池仓的深度设计为可调结构，通过更换不同厚度的绝缘衬垫适配不同厚度的同直径扣式电芯，减少新开模具的成本。另外需要注意，这类电芯的工作温度区间通常在-20℃到60℃，建模时不需要额外做散热结构设计，但要在装配结构上预留0.1mm的膨胀间隙，避免高温环境下电芯壳体轻微膨胀挤压周边PCB元器件，造成焊点虚接的问题。
