钢管自动上料数控螺纹加工磁性管夹持器

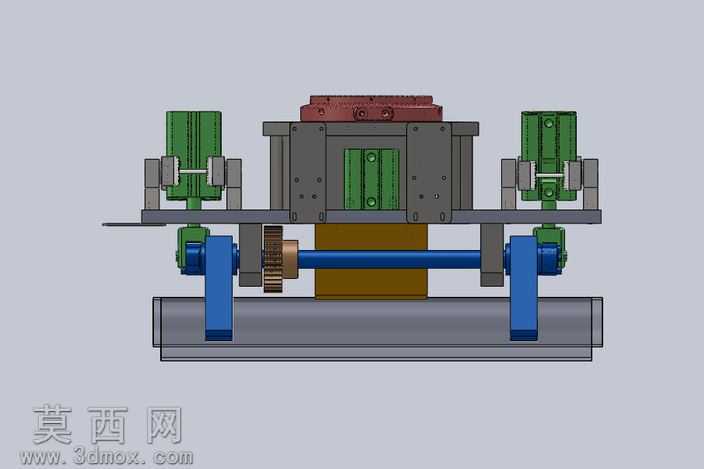

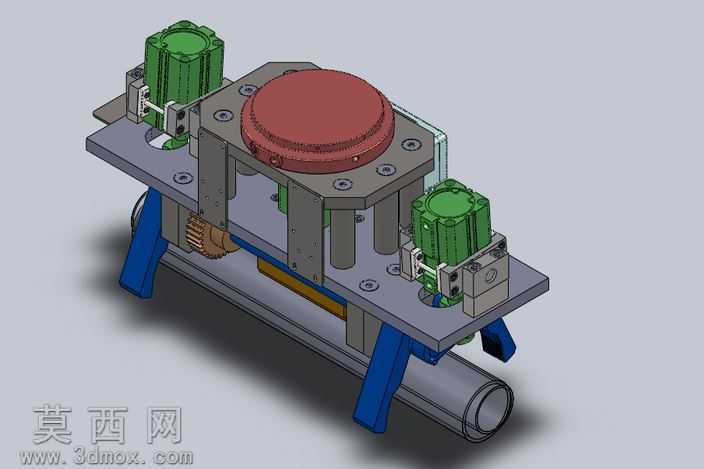

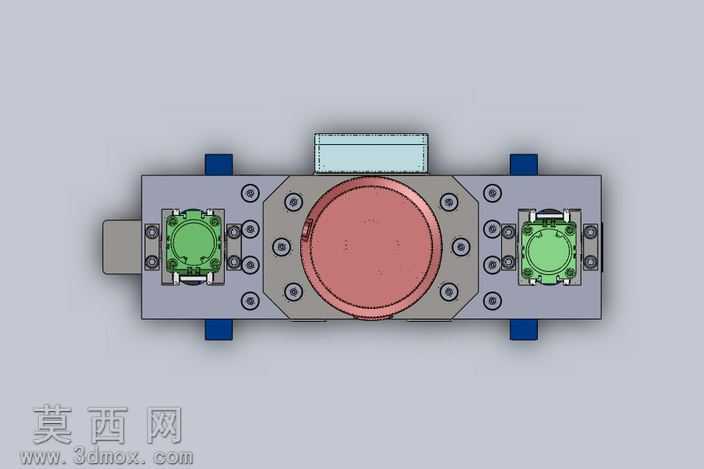

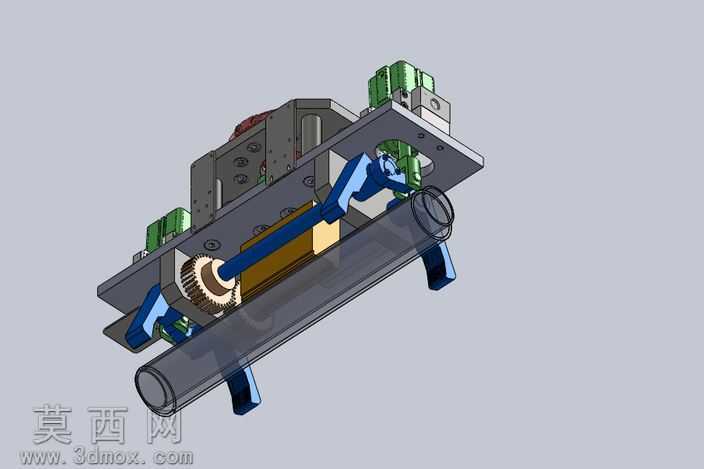

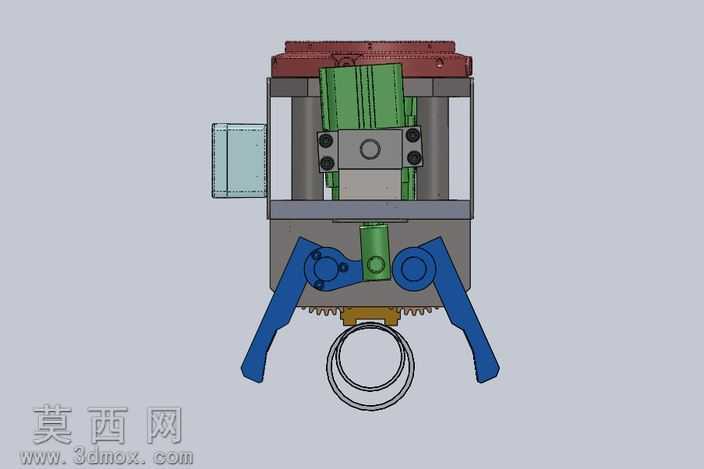

该管夹持器为适配机器人末端挂载的自动化钢管加工工装，整体采用三维参数化建模完成全结构设计，建模过程中对各功能模块完成干涉校验与运动仿真验证，确保各执行部件动作行程无冲突、装配公差符合机械加工通用标准。模型渲染阶段针对不同部件匹配对应材质属性：安装基板采用灰铸铁哑光材质还原金属机架的厚重质感，两侧气动执行元件匹配工程塑料与阳极氧化铝组合材质，顶部圆形磁性吸附模块采用红棕色绝缘漆覆盖的磁钢材质，底部支撑腿采用深蓝色喷塑钢材材质，被夹持钢管采用冷拔无缝钢管的银灰金属拉丝质感，渲染光影采用45度斜向主光源搭配环境补光，清晰呈现各部件的装配层次与结构细节。结构设计上采用双层板式安装框架，上层板居中布置大直径磁性吸附组件，通过周向均布的螺栓完成与基板的刚性连接，磁性组件下方设置纵向导柱实现吸附动作的导向缓冲；基板两侧对称布置两组气动夹持执行单元，每个单元配套独立的导向滑轨与夹爪组件，夹爪内侧设置仿形弧面适配钢管外圆轮廓，夹爪表面增设防滑齿纹提升夹持摩擦力；基板下方设置四个倾斜布置的支撑支腿，在夹持器下放至钢管料堆时实现稳定支撑，避免执行部件与料堆发生磕碰。设计思路围绕钢管从成捆料堆中单根取料、自动对中后输送至数控螺纹加工工位的全流程需求展开，采用磁性预分料与气动夹紧结合的方案，先通过顶部磁钢完成单根钢管的吸附分离，再通过两侧夹爪完成钢管的径向定位与夹紧，确保钢管轴线与加工主轴同轴度满足螺纹加工精度要求，整体结构紧凑，可直接挂载于工业机器人末端法兰，适配自动化生产线的连续作业需求，各易损夹爪部件采用模块化快拆设计，便于后期维护更换。
