工业机器人末端磁传输拾取工装设计

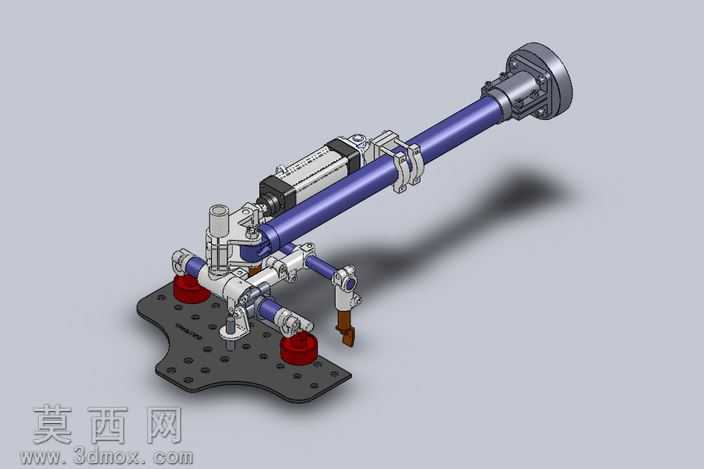

本模型为工业机器人末端执行器磁传输工装，采用三维参数化建模方式完成全结构搭建，建模过程中对各功能模块进行独立装配约束，确保整体结构运动逻辑符合实际工况需求。整体结构以长行程主支撑梁为核心承载基体，梁体采用硬质阳极氧化铝合金材质设定，表面做哑光耐磨渲染处理，搭配端部法兰连接结构，可直接适配主流工业机器人的腕部安装接口，法兰端面预留均匀分布的螺栓定位孔，保证连接刚性与重复定位精度。主支撑梁侧部集成线性驱动模组，模组采用缸体与导轨一体化设计，缸体表面做金属银灰质感渲染，搭配黑色密封端盖与管线接头，可实现末端拾取组件的横向位置微调，适配不同排布规格的待拾取工件。末端拾取单元采用模块化布局，共设置三组磁吸附拾取头与两组辅助定位压块，磁吸附头外壳采用红色聚氨酯包胶材质渲染，内部嵌入强磁吸附模块，可在不损伤工件表面的前提下完成导磁工件的稳定拾取，吸附力可通过配套的气路控制模块通断实现快速切换，满足拾取与释放的动作需求。工装底部设置多孔定位安装板，板体采用发黑处理钢材质感渲染，表面排布密集的等距定位孔，可根据待转移穿孔钢板的孔位分布灵活调整各拾取头的安装位置，适配多规格工件的生产切换需求。结构中还配置了90度旋转驱动组件，可在拾取穿孔钢板后带动工件完成90度姿态旋转，满足后续工序的工件朝向要求，旋转关节处设置限位结构与阻尼缓冲件，避免旋转过程中工件晃动脱落。整体建模过程中对所有运动部件进行了干涉检查，确保各模组动作行程内无结构碰撞，管线排布沿支撑梁表面做隐藏式卡扣固定设计，避免运动过程中管线拉扯损坏。渲染阶段对不同材质部件做了质感区分，金属结构件突出金属光泽与机加工纹理，包胶部件突出哑光弹性质感，密封件与管线突出橡胶类材质的细腻磨砂效果，整体视觉效果清晰展现各部件的功能属性与装配关系，完整还原了该磁传输工装在自动化生产线中完成穿孔钢板转移、姿态调整的功能逻辑，可直接用于方案展示、结构验证与后续工程出图参考。
