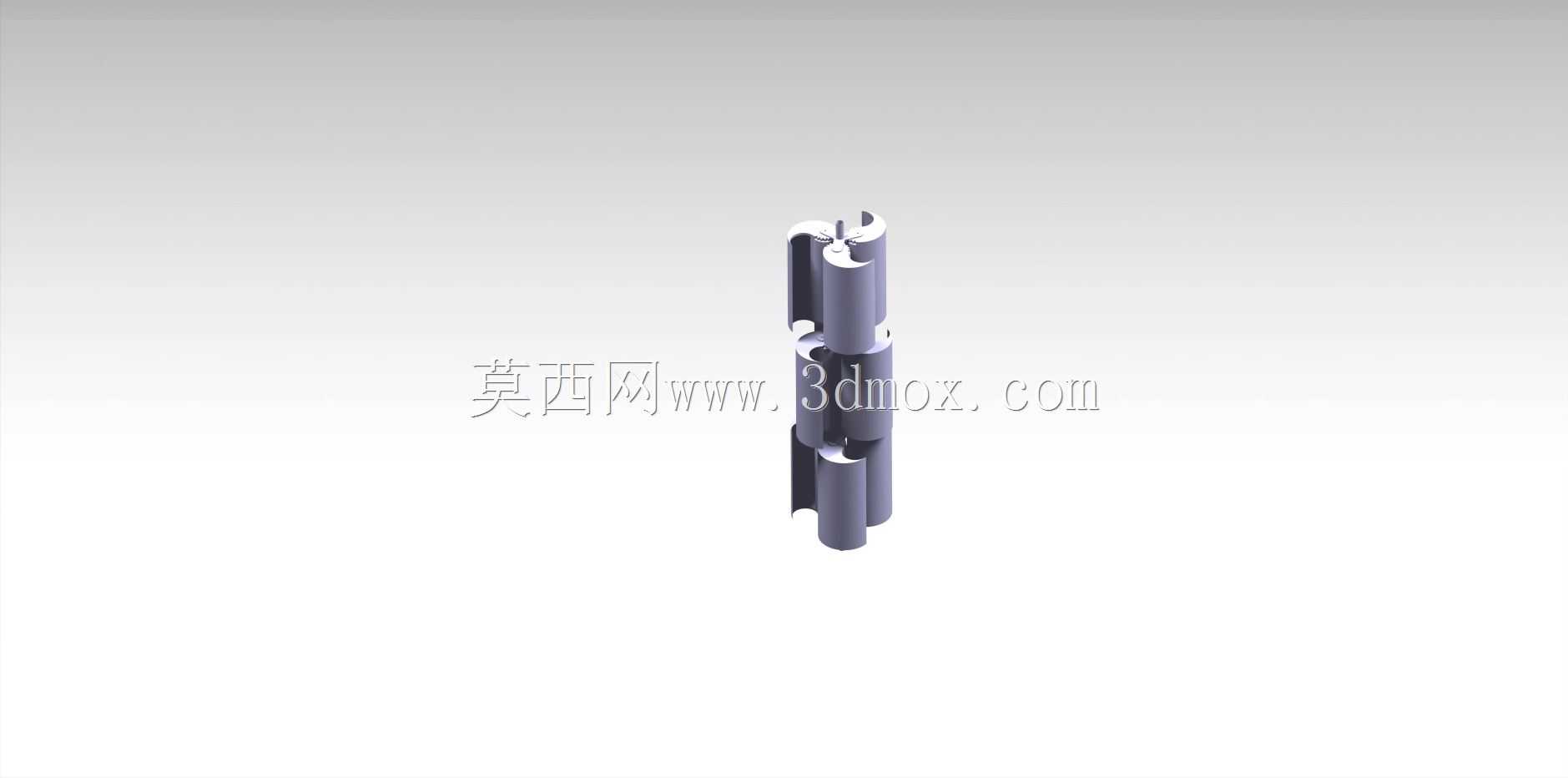

立式多层萨沃纽斯垂直轴风轮结构设计

这款立式多层萨沃纽斯风轮，是针对低风速分布式风能采集场景开发的阻力型风能捕获结构，和常见的水平轴风机不同，它不需要对风机构，不管来风方向如何都能正常启动运转，非常适合城市楼宇间隙、乡村散户供电、偏远地区监测设备供电这类风向多变、风速不稳定的应用场景，也可以配套风光互补路灯、户外环境监测站做独立供能单元，不需要搭建高耸的塔架对风，安装维护的门槛更低。

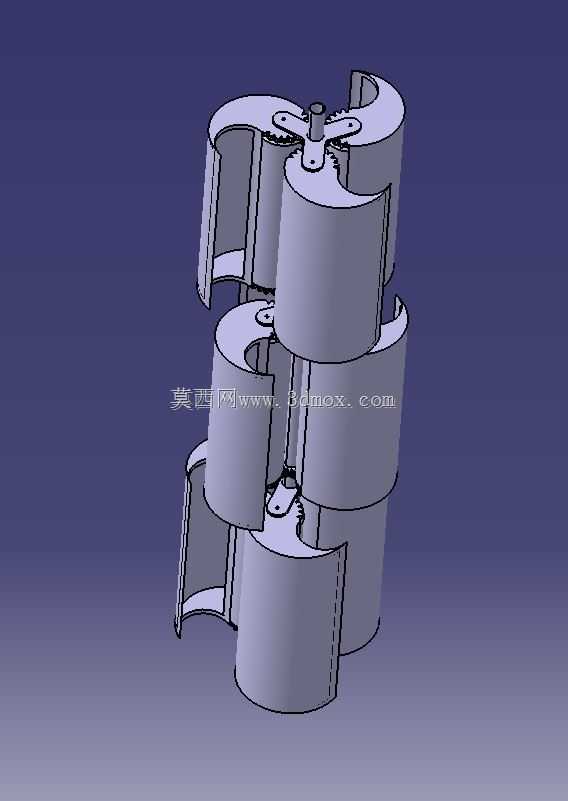

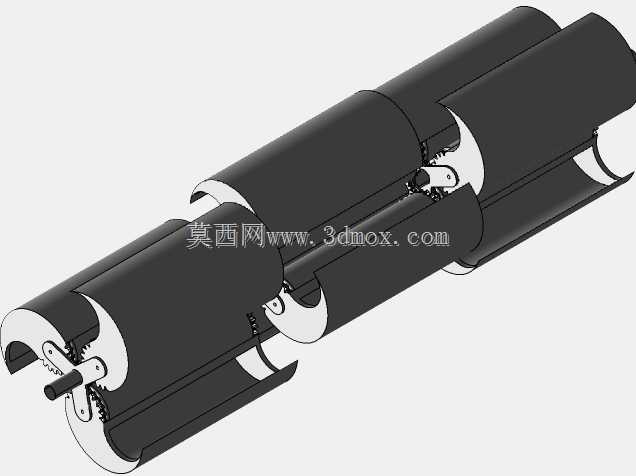

从结构设计逻辑来看，采用多层错位堆叠的半圆柱叶片布局，每层的两个S型对置半圆柱叶片错开一定角度排布，既解决了传统单层萨沃纽斯风轮在特定角度存在启动死点的问题，也能让不同高度层的叶片在不同来风角度下都能捕获风能，大幅降低风轮运转的扭矩波动，让输出的转速更平稳，减少后续传动和发电单元的冲击载荷。叶片采用半圆弧曲面构型，迎风侧的凹面可以兜住来风形成较大的推动阻力，背风侧的凸面则可以让气流顺滑绕流，降低反向阻力，相比平板叶片的阻力差提升明显，启动风速可以压到更低的水平，在每秒2米左右的微风环境下就能顺利启动运转。

设计时特意将每层叶片的连接法兰设置在叶片端部，相邻层之间通过中心轴上的定位凸台实现周向错位固定，中心轴采用通长的实心轴结构，上下两端预留标准轴承安装位，可以直接配套常规的立式轴承座完成装配，不需要额外定制异形支撑件。整体结构没有复杂的变桨、对风传动部件，所有叶片都是等曲率的半圆柱面，加工时可以直接通过薄板卷制完成，不需要开复杂的冲压模具，小批量制作的成本很低，也方便后期维护更换损坏的单段叶片，不需要整体拆解风轮。

安装边界上，整体径向尺寸控制在紧凑范围内，多层堆叠的总高度可以根据实际的功率需求灵活增减层数，不需要重新设计单段叶片的模具，适配不同功率等级的小型发电需求。风轮的重心完全落在中心轴线上，运转时的动平衡更容易校准，低速运转下的振动和噪音都很小，不会对周边环境造成明显的噪音干扰，适合在居民区周边的小型风能利用项目中使用。叶片边缘做了卷边强化处理，提升薄板叶片的结构刚度，在遭遇突发强风时不容易出现叶片变形撕裂的问题，结构可靠性更强。
