90度换向传动齿轮箱结构设计

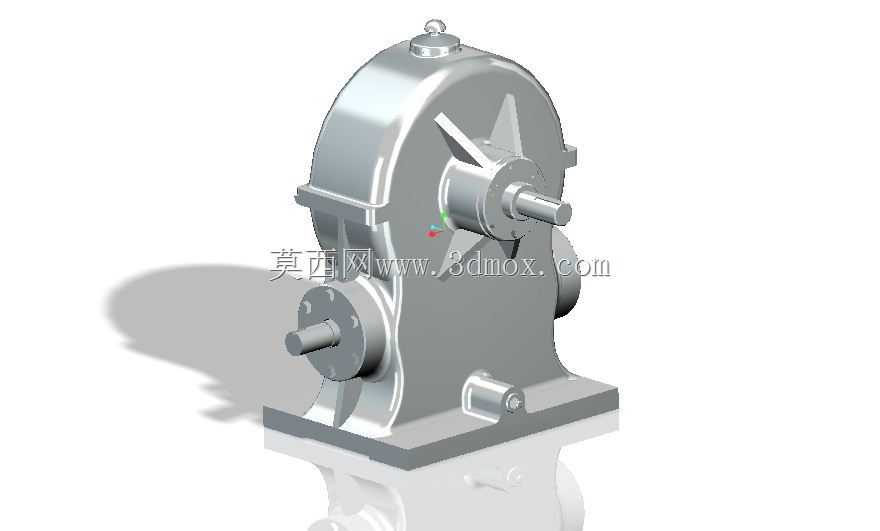

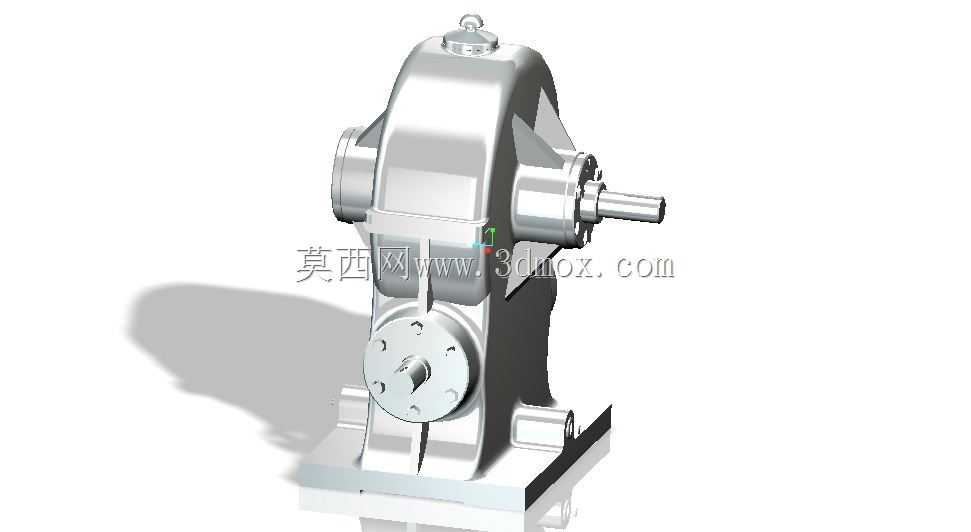

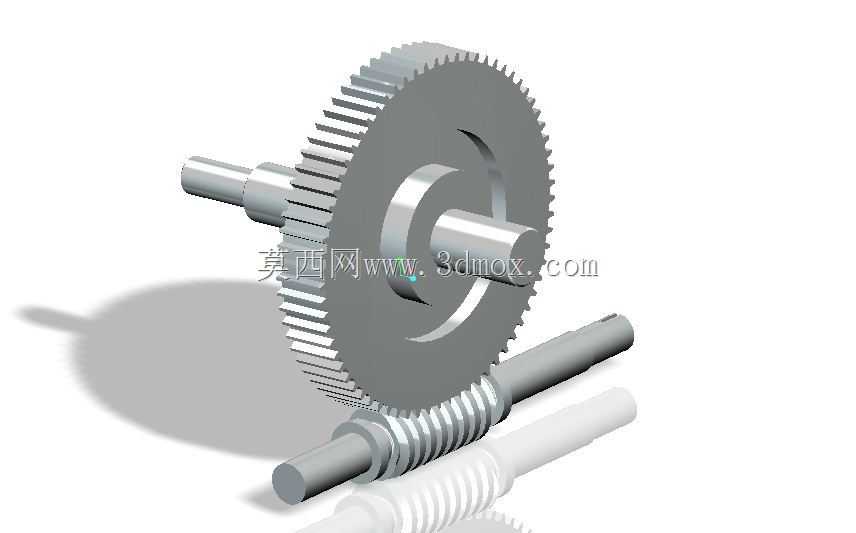

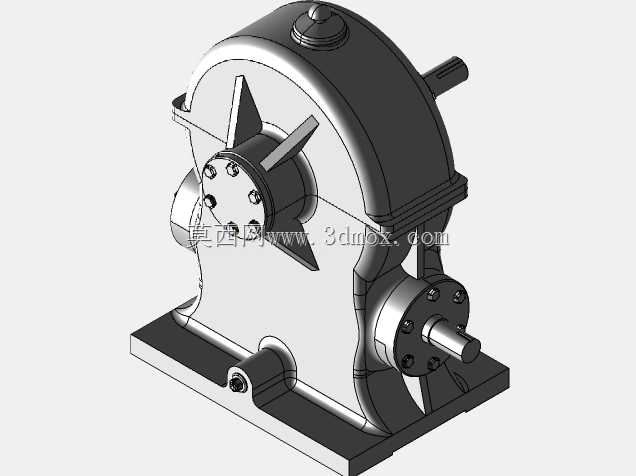

这款90度换向齿轮箱主要应用在需要改变动力传输方向的工业传动场景中，常见于轻工生产线、小型输送设备、农用辅机以及非标自动化设备的动力布局环节，当设备动力输出轴与执行端输入轴存在垂直空间交错、无法实现同轴直连的布局限制时，这类换向齿轮箱就能在不额外增加传动链路冗余结构的前提下，完成动力方向的转换，同时兼顾一定的扭矩匹配与转速调整作用。从实际使用场景来看，这类齿轮箱不需要承担大载荷重载传动任务，更多适配中小功率的动力传递需求，安装时不需要额外搭建复杂的支撑基座，依靠箱体底部的一体式安装底座就能完成固定，底座上预留的安装孔位可以适配常规规格的螺栓紧固，安装边界需要预留出两侧轴伸的连接空间，输入轴与输出轴分别从箱体两个垂直方向的侧壁伸出，轴端的法兰结构可以直接和联轴器、带轮或者链轮配合，不需要额外加装转接构件。设计过程中优先考虑了箱体的密封性能与内部齿轮的啮合精度，整体采用剖分式箱体结构，上下箱体的结合面经过精度加工，能够保证装配后的密封效果，避免润滑油渗漏，同时也方便后期内部齿轮、轴承构件的检修与更换。箱体顶部设置的透气帽可以平衡箱体内外的气压差，避免长时间运行后内部温度升高造成压力过大，出现油封渗油的问题。内部齿轮采用正交布置的啮合形式，能够稳定实现90度的动力换向，齿轮参数经过匹配计算，保证传动过程中的运转平稳性，降低啮合过程中的噪音与振动。箱体外部的加强筋结构沿着受力方向布置，既可以提升箱体的整体刚性，避免传动过程中箱体出现形变影响齿轮啮合间隙，也能增大箱体的散热面积，帮助运行过程中产生的热量快速散出，维持箱内润滑油的工作温度在合理区间。轴伸部位的密封结构采用接触式油封设计，能够有效阻挡外界粉尘、水汽进入箱体内部，同时防止箱内润滑油顺着轴面泄漏，适配多粉尘、轻度潮湿的车间工作环境。在选型适配时，需要提前核对两侧轴伸的直径、键槽尺寸与配套传动件的匹配度，同时确认安装底座的孔位间距与设备安装面的预留孔位对齐，安装时要保证输入轴与动力端、输出轴与执行端的同轴度误差在允许范围内，避免额外的径向力作用在轴承上，缩短构件的使用寿命。日常运行过程中，只需要定期检查箱内润滑油的油位与油品状态，就能保证齿轮箱长期稳定运行，不需要频繁拆解维护。
