双轴光伏太阳跟踪装置结构设计

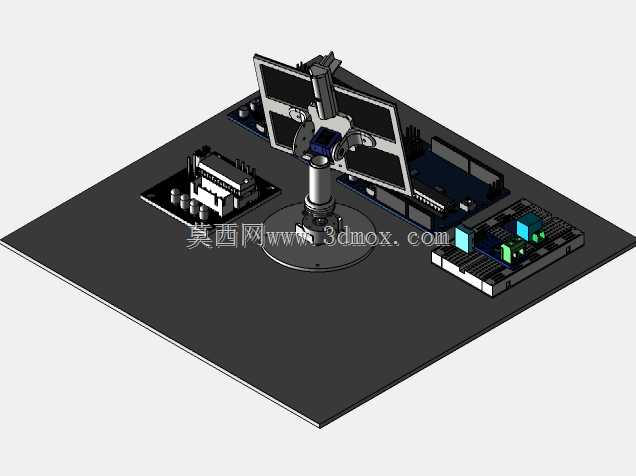

这套太阳跟踪装置主要面向分布式光伏测试平台、小型聚光光伏实验系统、太阳能光热采集实验场景设计，可实现对太阳方位的实时追踪，最大化提升受光面的辐照接收效率，相比固定倾角安装的光伏组件，能有效提升25%以上的光能接收占比，适配户外长期运行的光照采集需求。装置整体采用台式安装布局，底部为方形安装基板，基板预留了多组安装孔位，可直接固定在混凝土基座或者钢制实验平台上，整体安装边界控制在800mm见方范围内，中心回转立柱高度为320mm，不会对周边其他测试设备造成视线遮挡，也方便运维人员在周边开展接线、调试作业。从功能结构来看，装置采用双轴追踪架构，底部回转支承负责水平方位角的全周调节，可覆盖0-360°的方位调整范围，上部俯仰轴支架负责高度角调节，可适配-10°到90°的俯仰角度调整，能够覆盖不同纬度地区全年的太阳高度角变化区间，无需额外调整安装倾角即可适配国内大部分区域的使用需求。受光面安装支架采用对称式框架结构，可同时固定两块标准尺寸的光伏板或者聚光反射模组，支架背面预留了走线槽位，可将传感器线缆、动力线缆规整收纳，避免回转过程中出现线缆缠绕、拉扯的问题。基板上集成布置了控制模块、信号处理模块与驱动模块，无需额外外置控制柜即可完成整套装置的闭环控制，光照传感器布置在受光面支架的中心位置，可实时采集不同方向的光照强度差值，将信号传输至控制单元后，驱动两个轴的伺服机构完成角度修正，始终保持受光面与入射光线垂直。设计过程中充分考虑了户外运行的防护需求，所有回转配合面都设置了密封挡圈，可阻挡沙尘、雨水进入传动间隙，传动副采用蜗轮蜗杆搭配齿轮减速的结构，具备反向自锁特性，在遭遇大风天气时可自动锁止角度，避免风载带动机构晃动造成部件损坏。安装时需要注意保证底部基板的水平度偏差不超过1°，否则会造成方位角计算的累计误差，影响长期追踪精度，整套机构的负载能力可支撑15kg以内的受光组件，适配大部分小型实验类光伏采集单元的安装需求，也可作为教学演示设备用于新能源相关专业的实训教学，直观展示太阳追踪的工作原理与机械结构逻辑。
