汽车零部件黄铜螺母热熔插入装配设备

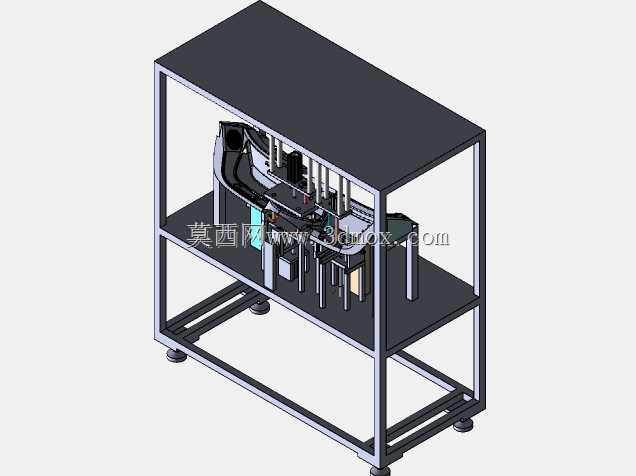

在汽车塑料零部件的量产装配环节，黄铜嵌件与塑料基体的可靠连接直接决定部件的连接强度与服役寿命，这款设备正是针对该工序开发的专用热熔植入装备，主要面向汽车内饰件、结构塑料件的铜螺母埋植作业场景，适配多种规格的滚花黄铜螺母与不同构型的汽车塑料零件。设备采用双层框架式铝型材搭建主体支撑结构，上层台面布置核心作业工位，下层预留电气元件与感应加热模块的安装空间，整体框架底部配置可调脚杯，可适配车间不同平整度的地面安装需求，安装时需预留左右两侧的上料操作空间与后侧的维护检修通道，单台设备占地长度约1.2米、宽度约0.8米、高度约1.6米，可直接嵌入现有汽配装配线的工序节点，无需对原有产线做大规模改造。核心作业逻辑依托感应加热原理实现，作业时先由人工或辅助上料机构将塑料基体放置在定位工装内，分料机构将黄铜螺母逐一输送至待植入位置，感应加热线圈快速对螺母进行精准控温加热，随后压装机构将加热后的螺母垂直压入塑料零件的预设孔位，螺母表面的滚花结构在接触熔融状态的塑料后会形成嵌合结构，待塑料冷却固化后即可实现螺母与塑料基体的高强度连接，避免传统胶粘、冷压工艺存在的螺母松脱、扭矩不足问题。设计阶段充分考虑了汽配生产的快换需求，不同规格零件对应的定位工装采用快拆式结构，更换产品时仅需更换定位块与调整压头行程即可完成换型，单批次换型时间可控制在15分钟以内；压装工位配置行程限位与压力检测模块，可实时监控压入深度与压装力，避免出现螺母植入过深、压裂塑料基体的不良品；感应加热模块的功率与加热时长可根据螺母规格、塑料材质参数做分段调整，适配PP、ABS、PA66等不同材质的汽车塑料零件加工需求。设备的上料轨道采用弧形导向结构，可兼容带法兰、不带法兰等多种外形的黄铜螺母输送，避免螺母卡料导致的设备停机；机架外围预留安全防护门的安装点位，量产时可加装光栅防护与安全联锁装置，避免操作人员误入作业区域引发安全事故。整体结构布局紧凑，将加热、压装、冷却工序集成在同一台架内，无需额外配置中转输送机构，相比通用型压装设备，针对铜螺母热熔植入工序的作业效率可提升40%以上，不良率可控制在千分之二以内，完全满足汽车零部件批量生产的工艺稳定性要求。
