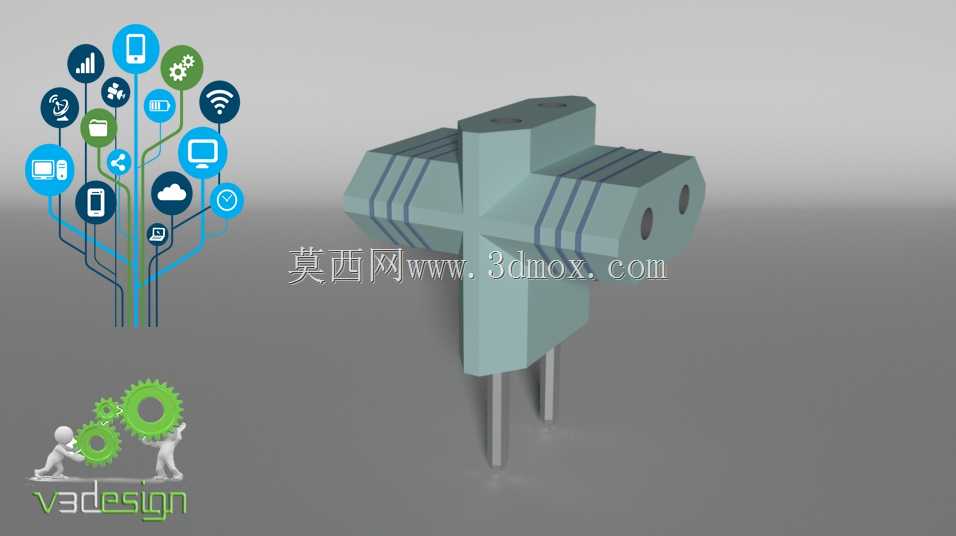

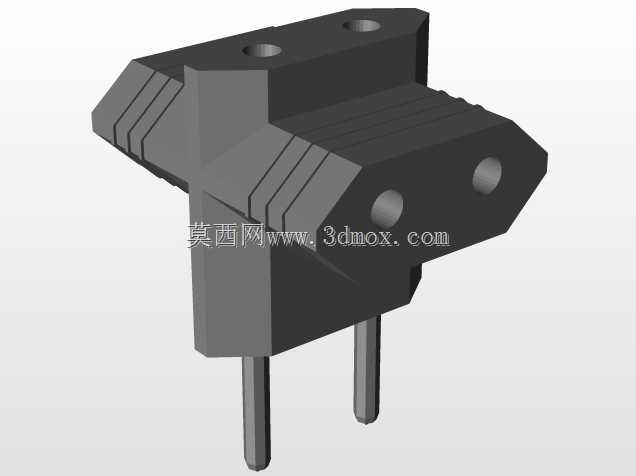

十字型多接口电源转接插头结构设计

这款十字结构的电源转接插头，主要面向多设备并行供电的桌面、机柜内部等紧凑布线场景设计，解决单供电接口无法同时接驳多个低压用电设备的痛点，日常可用于小型工控传感模块、桌面数码外设、低压照明组件的供电分流，避免多设备争抢供电接口的布线混乱问题。从结构设计逻辑来看，采用十字正交的主体布局，四个方向分别预留插合接口，其中两个方向为外露金属插脚，用于接入上游供电端，剩余两个方向为内嵌式插孔，可接驳下游用电设备的插头，正交布局能让各方向的接线互不干扰，插合操作时不会出现相邻插头干涉的情况，相比传统一字型排插，在相同的接口数量下占用的平面投影面积更小，适合在狭窄的设备安装腔体内布置。主体外壳采用绝缘工程塑料一体成型，插合面的加强筋沿着十字棱边均匀分布，既可以提升外壳的抗挤压强度，避免日常插拔受力导致壳体开裂，也能作为插合对位的导向结构，用户盲插时可以顺着棱边快速找准接口位置，金属插脚与内部导电片采用压接工艺连接，接触电阻控制在低压供电的安全阈值内，长时间通流不会出现异常发热的情况。安装边界方面，主体十字结构的单臂长度控制在常规两扁插的兼容尺寸范围内，插脚伸出长度符合民用及低压工控接插件的通用安全规范，插入墙面插座或设备供电端口后，十字主体不会遮挡相邻的其他插座接口，外露的插孔端面做了内凹处理，能避免金属异物意外触碰导电部件带来的安全隐患。设计过程中特意将各接口的插拔力做了均衡调校，既不会因为插拔力过小导致设备接线受拉扯时轻易松脱断电，也不会因为插拔力过大导致用户插拔操作困难，壳体表面做了细微的磨砂防滑处理，手上沾有少量油污或汗液时也能稳定握持完成插拔动作。内部导电片的排布完全避开壳体的合模缝位置，避免长期使用后合模缝磨损出现导电部件外露的风险，各导电回路之间设置了绝缘隔离挡墙，即使出现接线松脱的极端情况，也不会造成不同电极之间的短路问题，整体结构兼顾了紧凑空间的适配性、日常使用的操作便利性与长期通电的安全可靠性，可直接作为低压供电场景的转接配件选型参考，也能为同类多接口接插件的结构优化提供建模参照。
